昆明理工大学模拟电子技术基础历年期末试卷真题

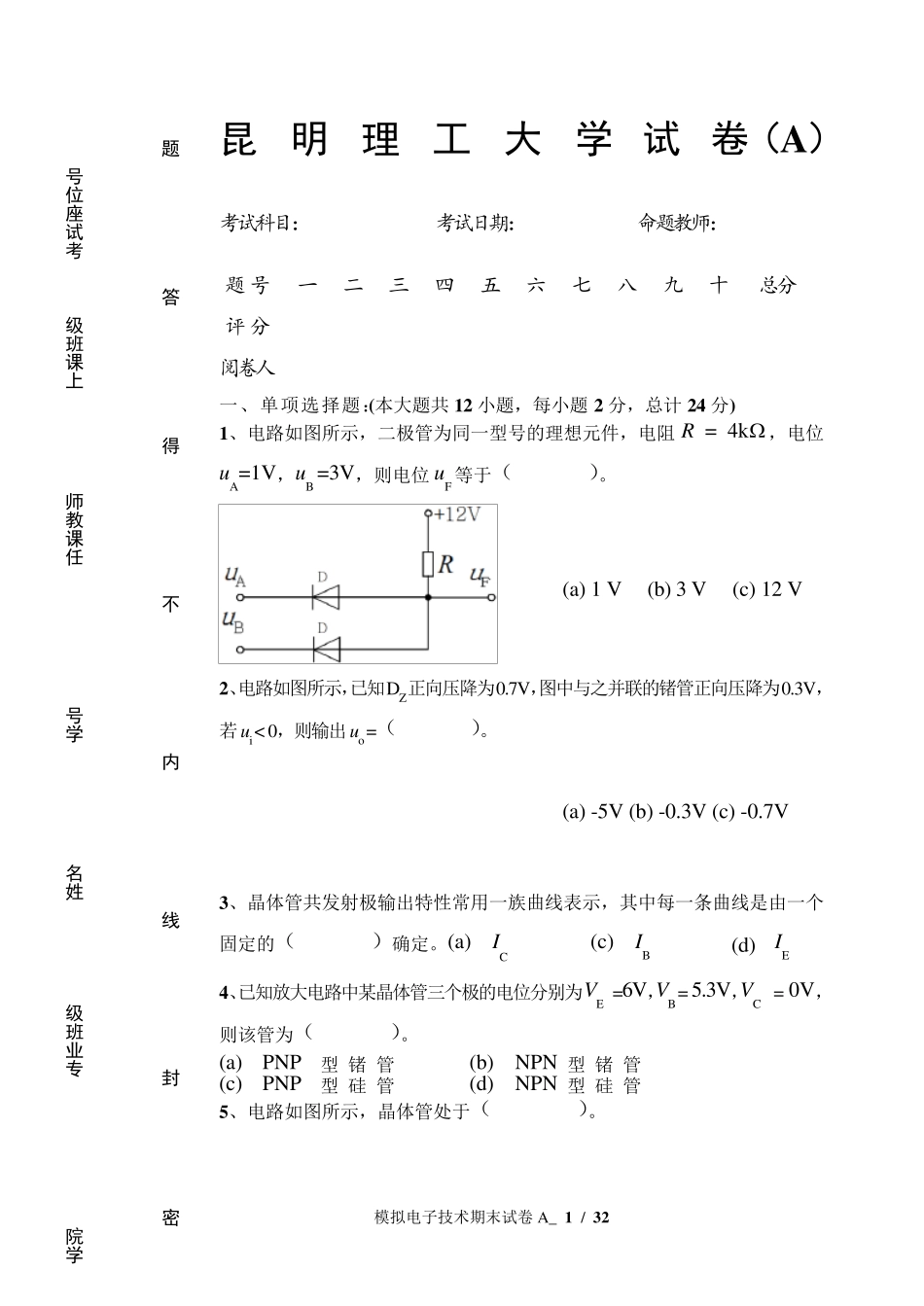

模拟电子技术期末试卷A_ 1 / 32 学院 专业班级 姓名 学号 任课教师 上课班级 考试座位号 密 封 线 内 不 得 答 题 昆 明 理 工 大 学 试 卷 （A ） 考试科目： 考试日期： 命题教师： 题 号 一 二 三 四 五 六 七 八 九 十 总分 评 分 阅卷人 一、单项选择题：(本大题共 12 小题，每小题 2 分，总计 24 分) 1、电路如图所示，二极管为同一型号的理想元件，电阻 R = 4k  ，电位uA=1V，uB =3V，则电位 uF 等于（ ）。 2、电路如图所示，已知DZ正向压降为0.7V，图中与之并联的锗管正向压降为0.3V，若ui < 0，则输出 uo =（ ）。 3、晶体管共发射极输出特性常用一族曲线表示，其中每一条曲线是由一个固定的（ ）确定。(a) IC (c) IB (d) IE 4、已知放大电路中某晶体管三个极的电位分别为VE =6V，VB = 5.3V，VC = 0V，则该管为（ ）。 (a) PNP 型 锗 管 (b) NPN 型 锗 管 (c) PNP 型 硅 管 (d) NPN 型 硅 管 5、电路如图所示，晶体管处于（ ）。 (a) 1 V (b) 3 V (c) 12 V (a) -5V (b) -0.3V (c) -0.7V 模拟电子技术期末试卷A_ 2 / 32 6、已知某场效应管的输出特性曲线如图所示，此管子的GS(o ff)U约为（ ）。 7、高通滤波电路可以用于（ ）。 (a) 滤除高于某一频率的无用信号 (b) 滤除高于某一频率的有用信号 (c) 阻止低于某一频率的无用信号通过 8、电路如图所示，ui=2V，负载电流 iL 与负载电阻 RL 的关系为( ) 。 (a) RL 增加，iL 减小 (b) iL 的大小与 RL 的阻值无关 (c) iL 随 RL 增加而增大 9、在差动放大电路中，单端输入-双端输出时的差模电压放大倍数( )。 (a) 是双端输入-双端输出的差模电压放大倍数的一半 (b) 等于双端输入-双端输出的差模电压放大倍数 (c) 等于单端输入-单端输出时的差模电压放大倍数 10、电路如图所示，若参数选择合理，要满足振荡的相应条件，其正确的接法是（ ）。 (a) 饱和状态 (b) 放大状态 (c) 截止状态 (a) 0V (b) ＋2V (c) －2V (d) －1V 模拟电子技术期末试卷A_ 3 / 3 2 1 1 、电路如图所示，RC＝3k ，晶体管的β＝50，欲使晶体管工作在放大区，RB 应调至( )。(a) 10 k  (b) 100 k  (c) 300 k  (d) ∞ 1 2 、电路如图所示，若输入电压 ui = 10 V，则 uO 约等于( ) 。...
