易福门O1D100中文资料

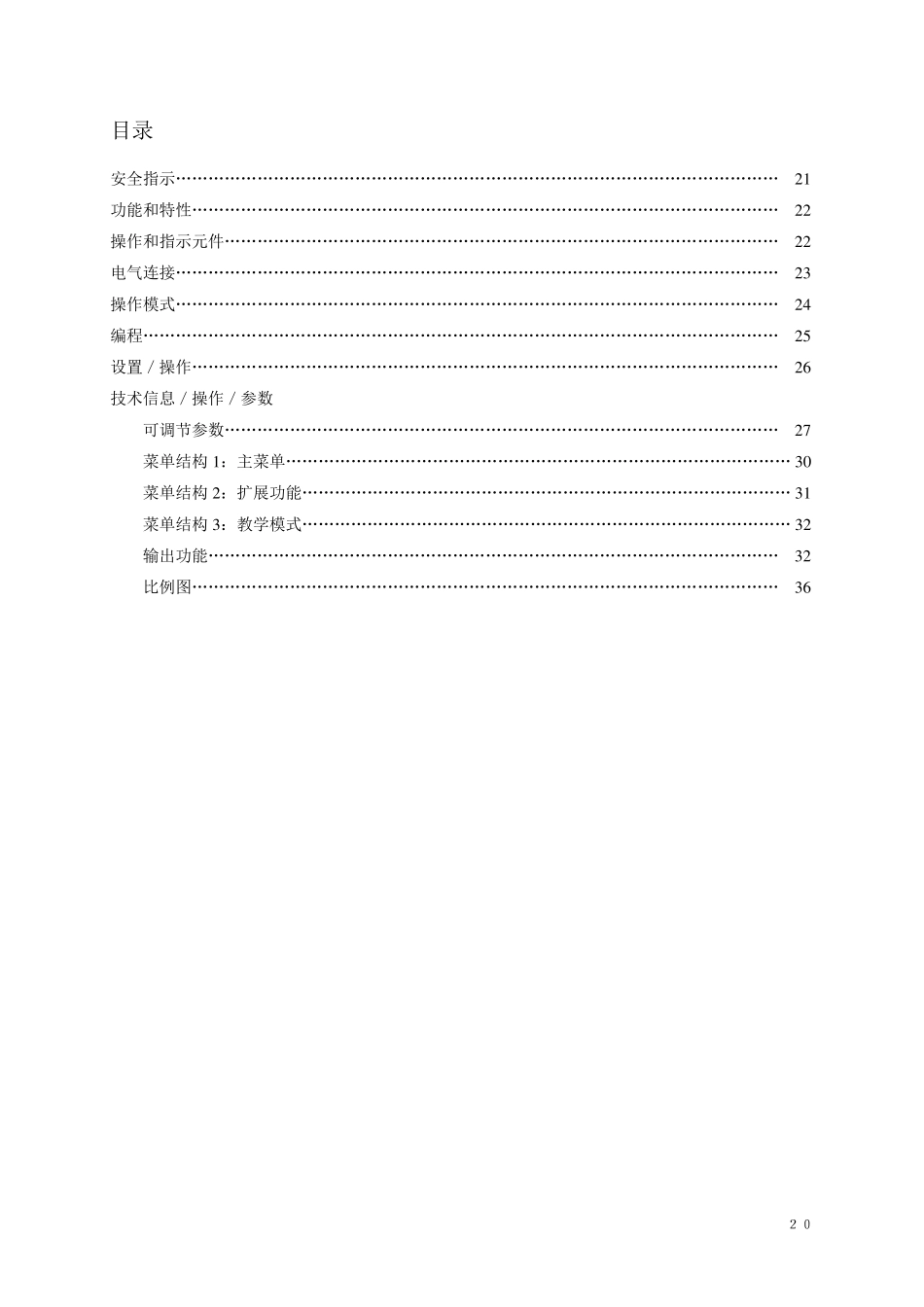

２０ 目录 安全指示………………………………………………………………………………………………… 2 1 功能和特性……………………………………………………………………………………………… 2 2 操作和指示元件………………………………………………………………………………………… 2 2 电气连接………………………………………………………………………………………………… 2 3 操作模式………………………………………………………………………………………………… 2 4 编程……………………………………………………………………………………………………… 2 5 设置／操作……………………………………………………………………………………………… 2 6 技术信息／操作／参数 可调节参数………………………………………………………………………………………… 2 7 菜单结构 1 ：主菜单………………………………………………………………………………… 3 0 菜单结构 2 ：扩展功能……………………………………………………………………………… 3 1 菜单结构 3 ：教学模式……………………………………………………………………………… 3 2 输出功能…………………………………………………………………………………………… 3 2 比例图……………………………………………………………………………………………… 3 6 ２１ 安全指示 在安装本设备之前，请阅读产品描述。确保产品适合于您的应用场合，不受任何限制。 如果未遵守操作指示或技术数据，可能发生人员受伤或财产受损。 可见激光，激光保护级别 2 级。 请勿凝视激光光柱！ 设备附近必须使用粘贴标签（警告激光）。请遵守产品标签上的小心事项和警告说明。 避免暴露 此缝隙会释放激光 小心 激光 请勿凝视光柱 2 级激光产品 最大功率 4.1mW 波长 650nm 脉冲 1.3ns 21CFR PART 1040 EN60825-1:2003-10 粘贴到电缆 警告： 2 级激光产品 请勿凝视光柱 －避免暴露 －拔下插头可使激光光柱消失 Ifm 电子 gmbh D-45127 ESSEN 请对电源电缆使用粘贴标签。 小心 － 使用此处指定以外的控制、调节或程序可能导致灾难性的辐射泄漏。 ２２ 功能和特性 光学距离传感器  测量 0.2 － 10m 的距离  在10 段显示屏上显示测量结果  根据设置输出功能，生成2 个输出信号  ...
