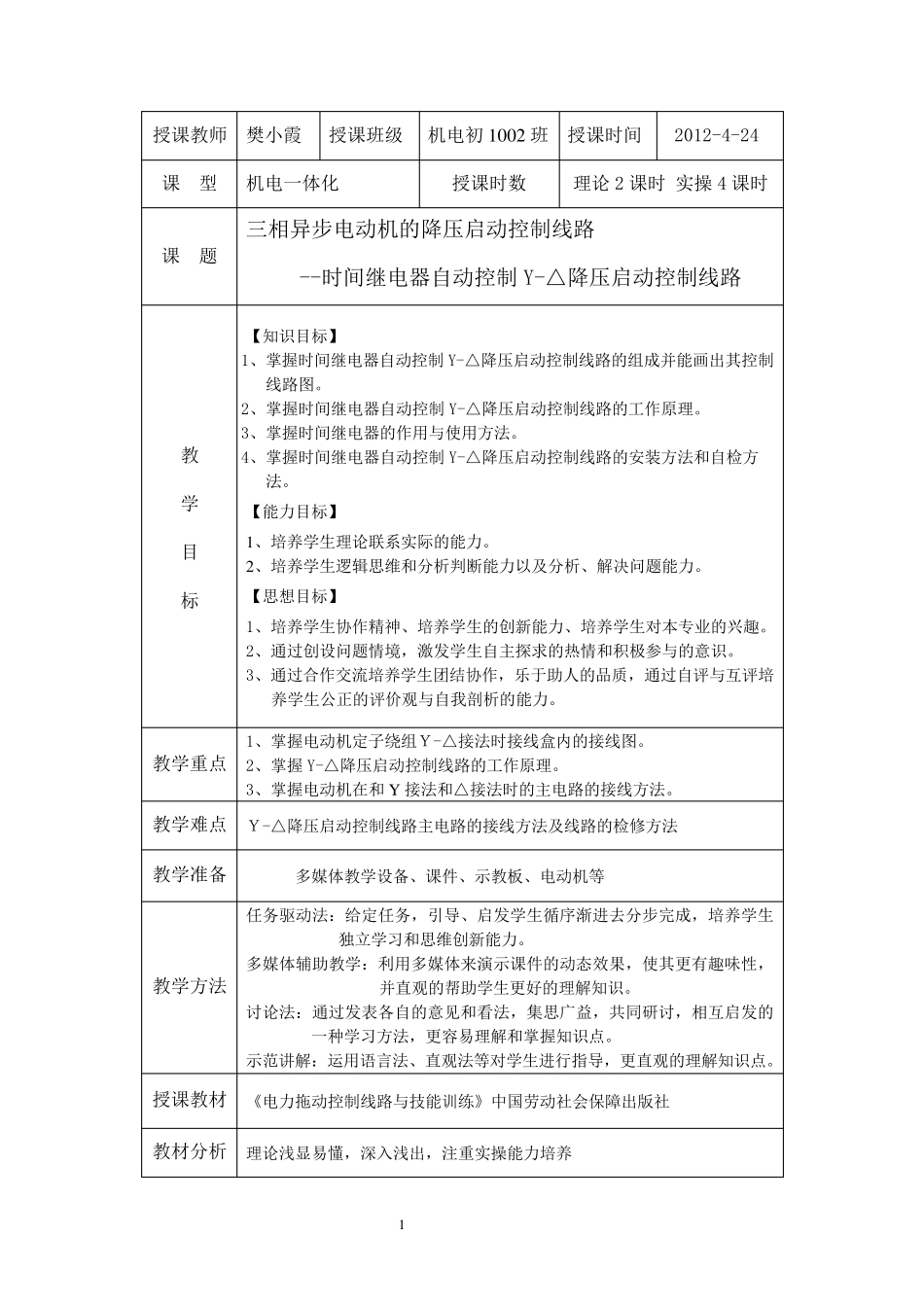

1 授课教师 樊小霞 授课班级 机电初1002 班 授课时间 2012-4-24 课 型 机电一体化 授课时数 理论2 课时 实操4 课时 课 题 三相异步电动机的降压启动控制线路 --时间继电器自动控制Y-△降压启动控制线路 教 学 目 标 【知识目标】 1、掌握时间继电器自动控制Y-△降压启动控制线路的组成并能画出其控制线路图。 2、掌握时间继电器自动控制Y-△降压启动控制线路的工作原理。 3、掌握时间继电器的作用与使用方法。 4、掌握时间继电器自动控制Y-△降压启动控制线路的安装方法和自检方 法。 【能力目标】 1、培养学生理论联系实际的能力。 2、培养学生逻辑思维和分析判断能力以及分析、解决问题能力。 【思想目标】 1、培养学生协作精神、培养学生的创新能力、培养学生对本专业的兴趣。 2、通过创设问题情境,激发学生自主探求的热情和积极参与的意识。 3、通过合作交流培养学生团结协作,乐于助人的品质,通过自评与互评培养学生公正的评价观与自我剖析的能力。 教学重点 1、掌握电动机定子绕组Y-△接法时接线盒内的接线图。 2、掌握 Y-△降压启动控制线路的工作原理。 3、掌握电动机在和 Y 接法和△接法时的主电路的接线方法。 教学难点 Y-△降压启动控制线路主电路的接线方法及线路的检修方法 教学准备 多媒体教学设备、课件、示教板、电动机等 教学方法 任务 驱 动法: 给 定任务 ,引 导 、启发学生循 序 渐 进 去 分步完 成,培养学生独 立 学习 和思维创新能力。 多媒体辅 助教学: 利 用多媒体来 演 示课件的动态 效 果 ,使其更 有 趣味 性 ,并直 观的帮 助学生更 好 的理解知识。 讨 论法: 通过发表 各 自的意见 和看 法,集 思广 益 ,共 同 研 讨 ,相互启发的一种 学习 方法,更 容 易 理解和掌握知识点。 示范 讲 解: 运 用语 言 法、直 观法等对学生进 行 指 导 ,更 直 观的理解知识点。 授课教材 《 电力拖 动控制线路与技 能训 练 》 中 国 劳 动社 会 保 障 出版 社 教材 分析 理论浅 显 易 懂 ,深 入 浅 出,注 重实操能力培养 2 教 学 内 容 教法与学法 一、组织教学(5 分钟) 1、点名检查学生出勤情况; 2、检查学生的劳保着装问题。 3、检查学生所带工具情况,不得带有安全方面的缺陷。 4、检查实习场所的电气、消防、卫生等情况应符合实习安全要求。 二、...
