显示器检修流程

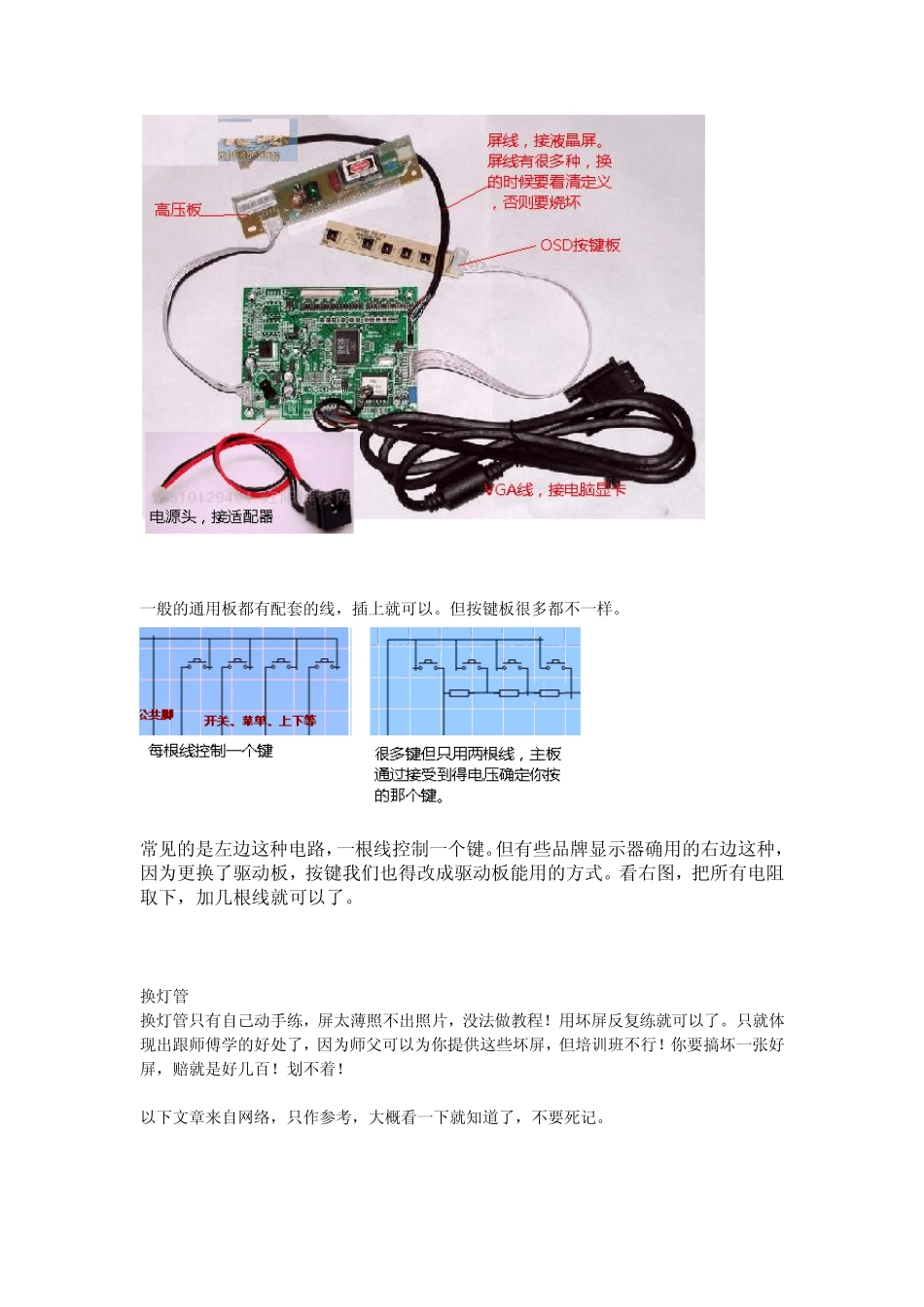

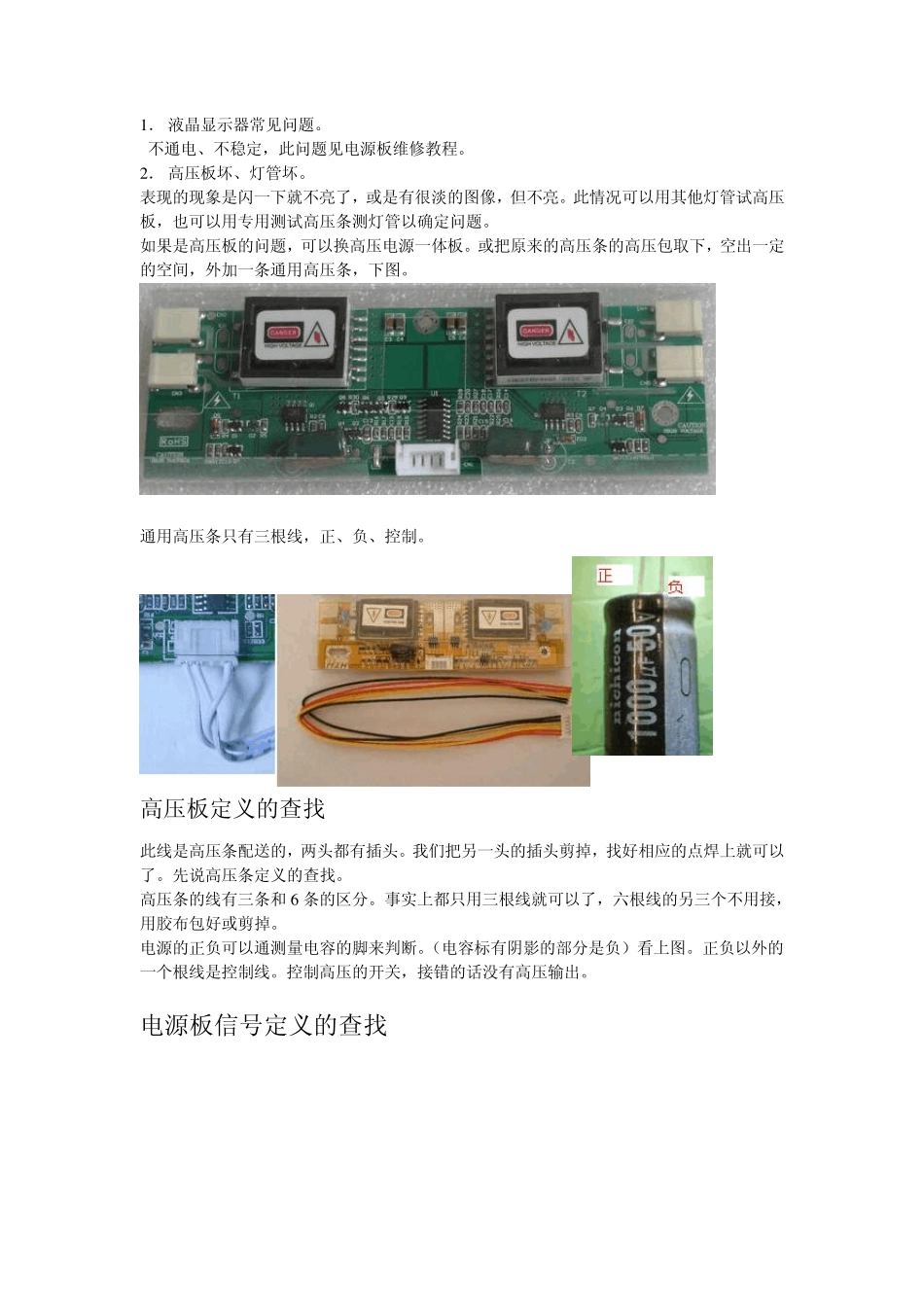

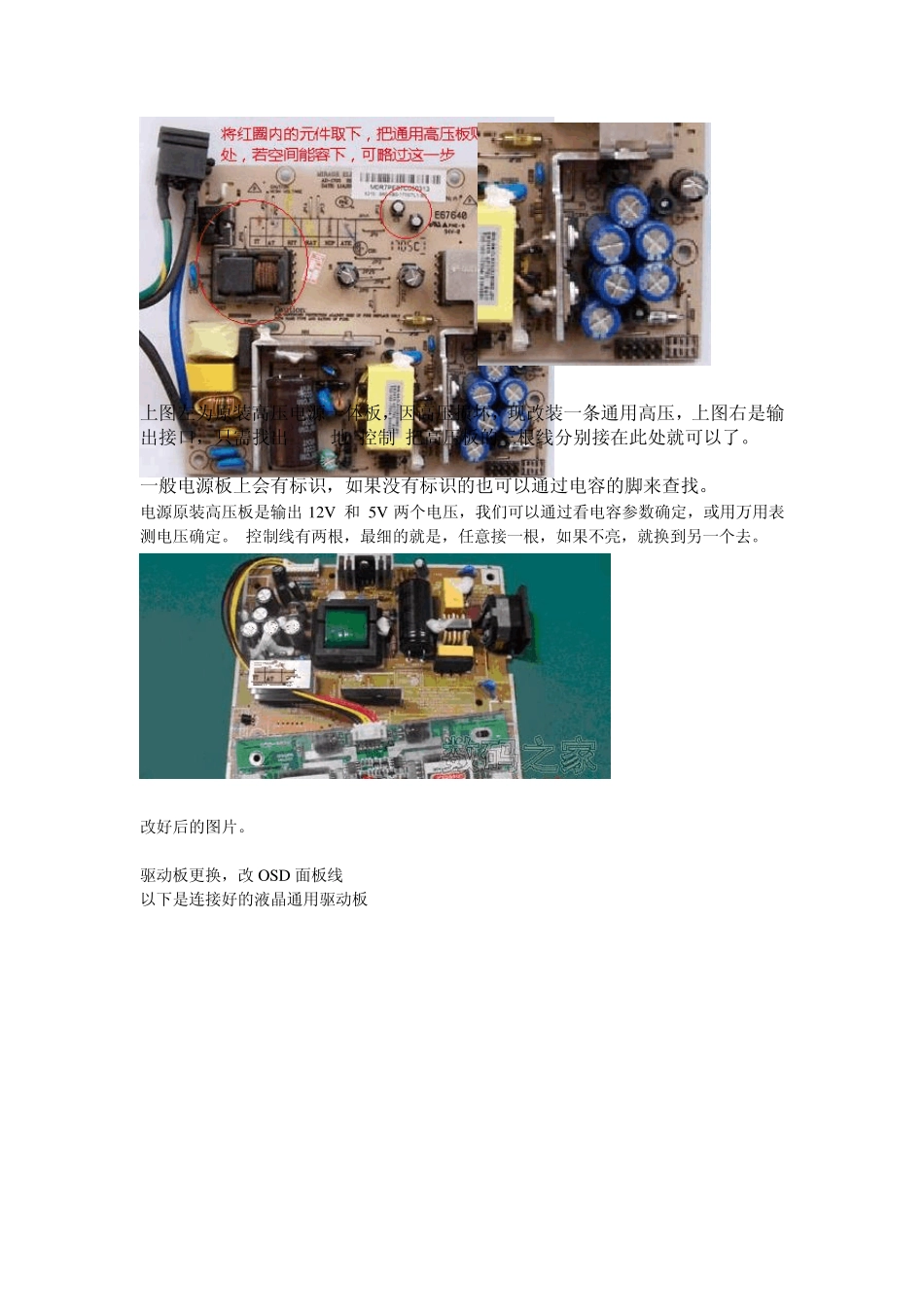

1 ． 液晶显示器常见问题。 不通电、不稳定，此问题见电源板维修教程。 2 ． 高压板坏、灯管坏。 表现的现象是闪一下就不亮了，或是有很淡的图像，但不亮。此情况可以用其他灯管试高压板，也可以用专用测试高压条测灯管以确定问题。 如果是高压板的问题，可以换高压电源一体板。或把原来的高压条的高压包取下，空出一定的空间，外加一条通用高压条，下图。 通用高压条只有三根线，正、负、控制。 高压板定义的查找 此线是高压条配送的，两头都有插头。我们把另一头的插头剪掉，找好相应的点焊上就可以了。先说高压条定义的查找。 高压条的线有三条和 6 条的区分。事实上都只用三根线就可以了，六根线的另三个不用接，用胶布包好或剪掉。 电源的正负可以通测量电容的脚来判断。（电容标有阴影的部分是负）看上图。正负以外的一个根线是控制线。控制高压的开关，接错的话没有高压输出。 电源板信号定义的查找 上图左为原装高压电源一体板，因高压损坏，现改装一条通用高压，上图右是输出接口，只需找出12V 地 控制 把高压板的三根线分别接在此处就可以了。 一般电源板上会有标识，如果没有标识的也可以通过电容的脚来查找。 电源原装高压板是输出12V 和 5V 两个电压，我们可以通过看电容参数确定，或用万用表测电压确定。 控制线有两根，最细的就是，任意接一根，如果不亮，就换到另一个去。 改好后的图片。 驱动板更换，改OSD 面板线 以下是连接好的液晶通用驱动板 一般的通用板都有配套的线，插上就可以。但按键板很多都不一样。 常见的是左边这种电路，一根线控制一个键。但有些品牌显示器确用的右边这种，因为更换了驱动板，按键我们也得改成驱动板能用的方式。看右图，把所有电阻取下，加几根线就可以了。 换灯管 换灯管只有自己动手练，屏太薄照不出照片，没法做教程！用坏屏反复练就可以了。只就体现出跟师傅学的好处了，因为师父可以为你提供这些坏屏，但培训班不行！你要搞坏一张好屏，赔就是好几百！划不着！ 以下文章来自网络，只作参考，大概看一下就知道了，不要死记。 1．常用“通用驱动板”介绍 目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。常见的驱动板主要有以下几种类型： （1） 2023 B-L驱动板 2023B－L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1 所示。 图1 2023B-L驱动板实...
