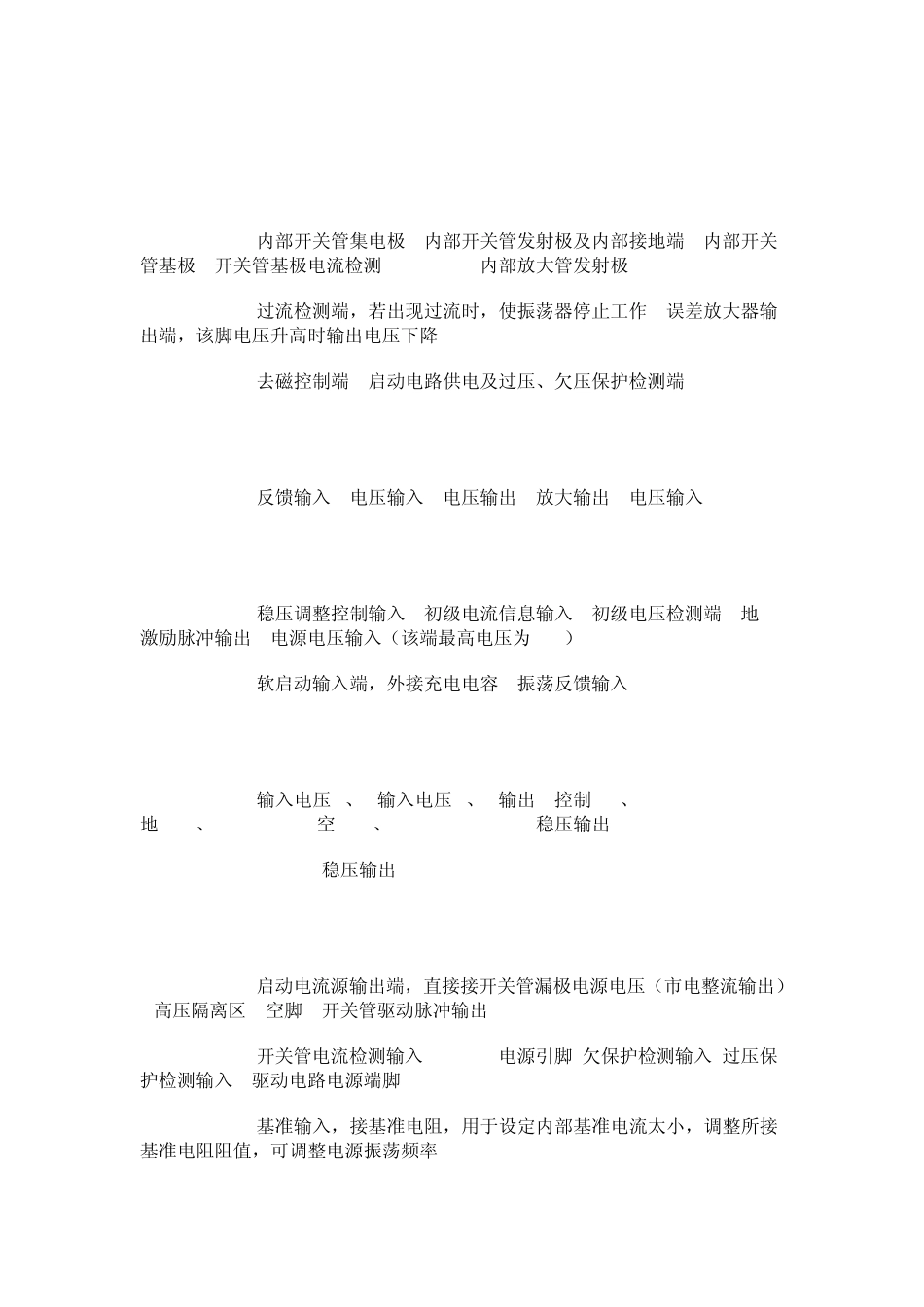

显示器集成电路资料芯片名称引脚功能（转） 1. KA2S0680/KA2S0880/DP104C 1内部开关管漏极 2接地 3启动电源 4反馈控制 5同步输入端 2. KA388X 1误差放大器补偿 2误差电压输入，具有软启动保护功能 3开关管电流检测，具有过流保护功能 4外 接开关电源振荡定时元件 5地线6开关管驱动冲输出 7接电源/欠压保护检测 8 5V基准电压输出 3. MC34262 1反馈电压输入.2误差信号输出 3乘法器输出 4电流检测比较器输入 5电流过零点检测 6地线 7脉宽调制信号（PWM）输出 8供电 4. MC44603 1电源电压；启动电压；过压保护检测；欠压保护检测 2驱动脉输出级供电 3开关管驱动脉冲输出 4地线 5过载保护折返点控制调整 6过压保护触发信号，当脚过压检测，输入电压过高时，此脚电压升高 7初级电流检测端；过流 检测取样端内设 IV钳位电路 8去磁控制检测 9同步控制（未使用）10正常工作模式振荡频率（40kHZ)定时电容 11慢启动时间常数电容 12减频工作模式（待机控制）时开关电源最小负载值电平设定脚 13误差放大器输出 14误差取样输入端 15待机工作模式振荡频率（20kHZ）定时控制 16基准模块电阻接脚。此脚电阻与脚电容共同确定正常 工作模式时的振荡频率（40kHZ） 5. MC44604 1电源电压；启动电压；过压保护检测；欠压保护检测2驱动脉输出级供电3开关管驱动电压输出4地线 5过载保护折返点控制调整6过压保护触发信号，当脚过压检测，输入电压过高时，此脚电压升高7初级电流检测端；过流 检测取样端内设IV钳位电路8消磁控制9行同步控制10接振荡定时电容11慢启动时间常数电容12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出 12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出14误差取样输入端 15接振荡定时电阻16接基准模块电阻。次脚电阻与脚电容共同确定正常工作模式时的振荡频率（40kHZ） 6. STK7308 1启动电压输入端2空脚3稳压管偏置电压输入端4接地5稳压电路控制电压输出6过流控制电压输入端 7通/断控制电压输入8电源电压 平滑电压端9交流电源电压输入端10内置开关管基极电流限制外接端 11电源电压平滑电压端12交流电压输入端13空脚14内置开关开关管的发射相 15空脚 16内置开关管集电极 7. STK7404/STK7408 1开关管启动脉输入端2空脚3偏置电压输入端4接地端5稳压电路控制电压输入端6过流保护控制电压输入端 7导通与截止控制电压输入端8电源...
