显示设备接口介绍

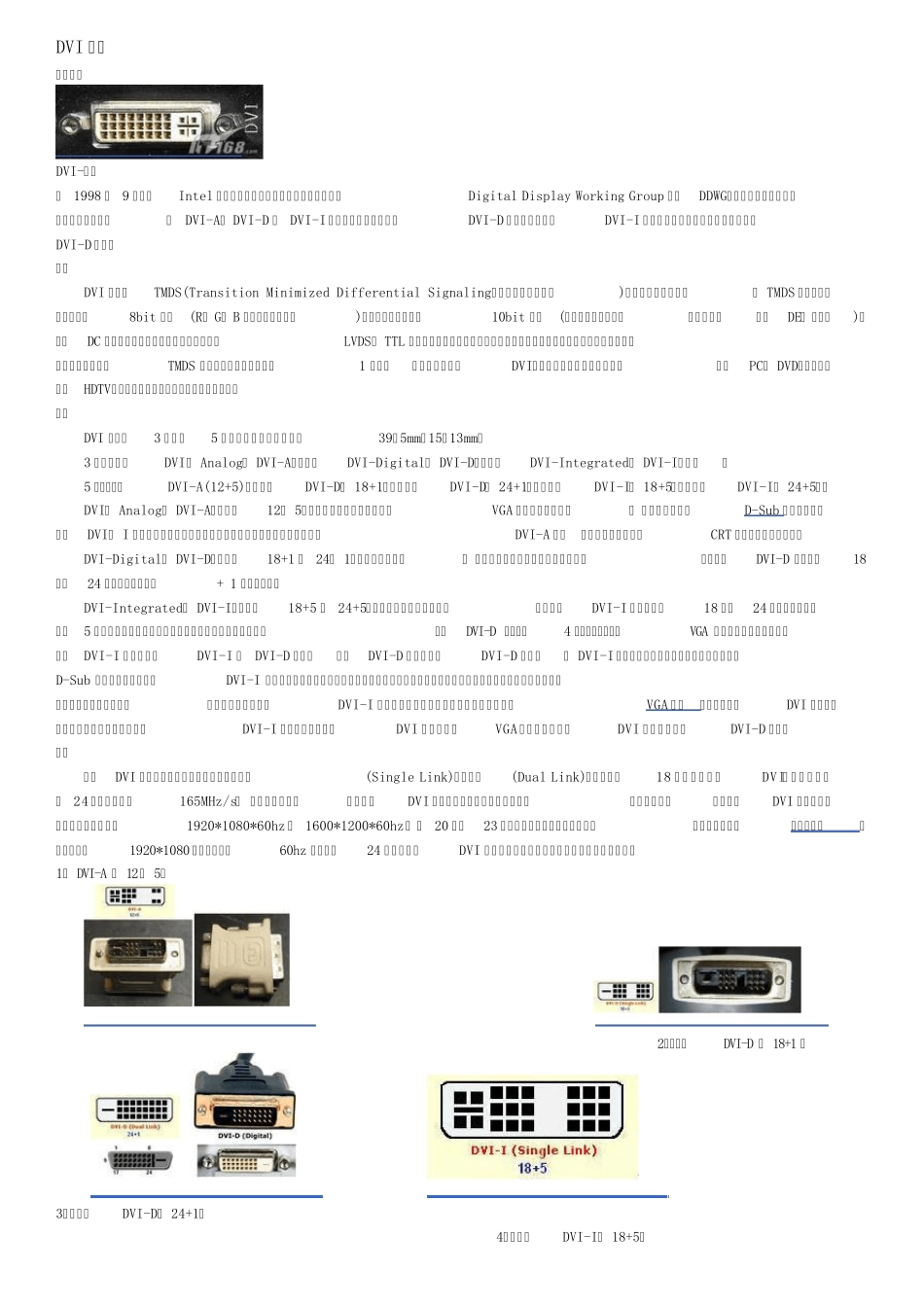

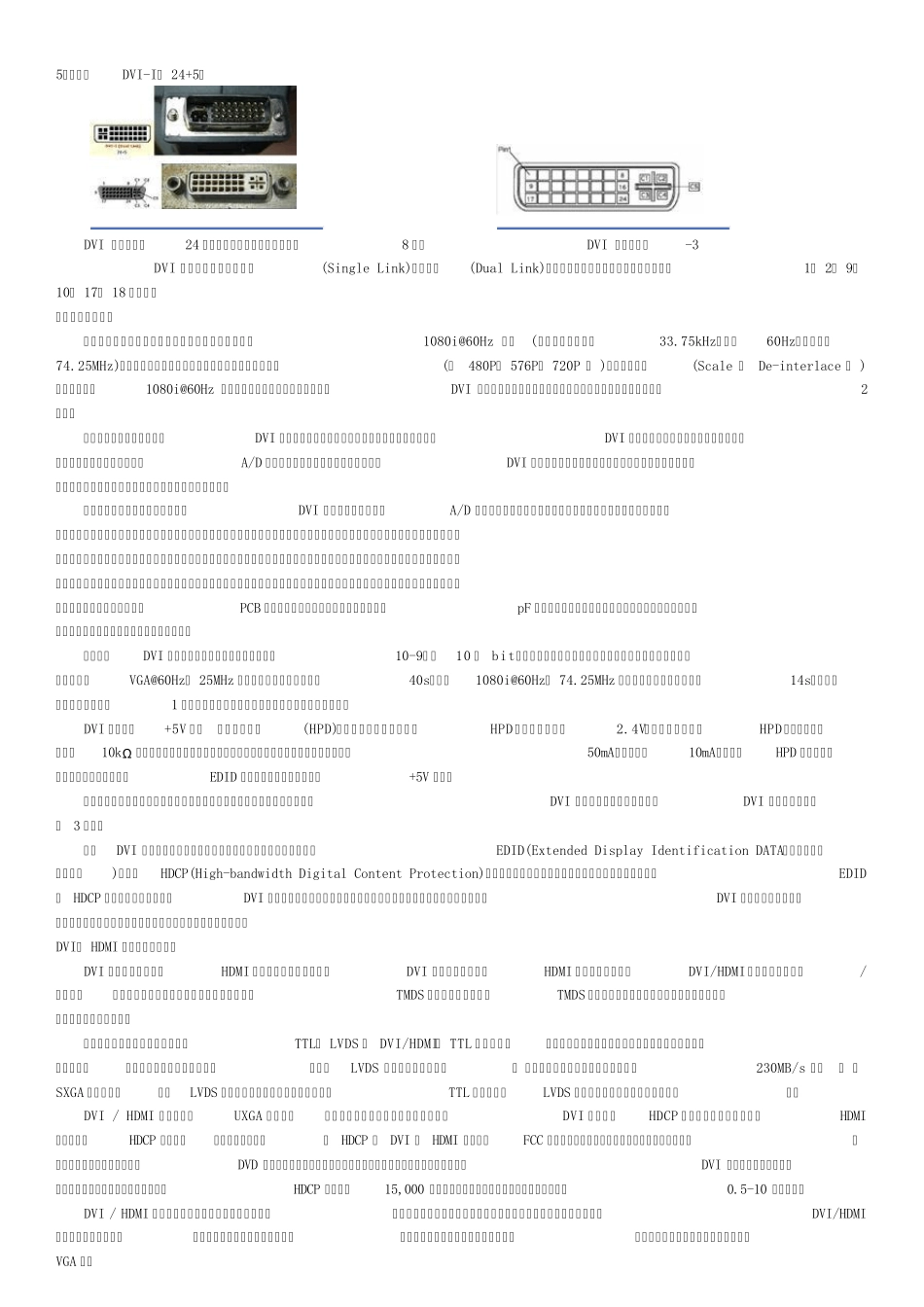

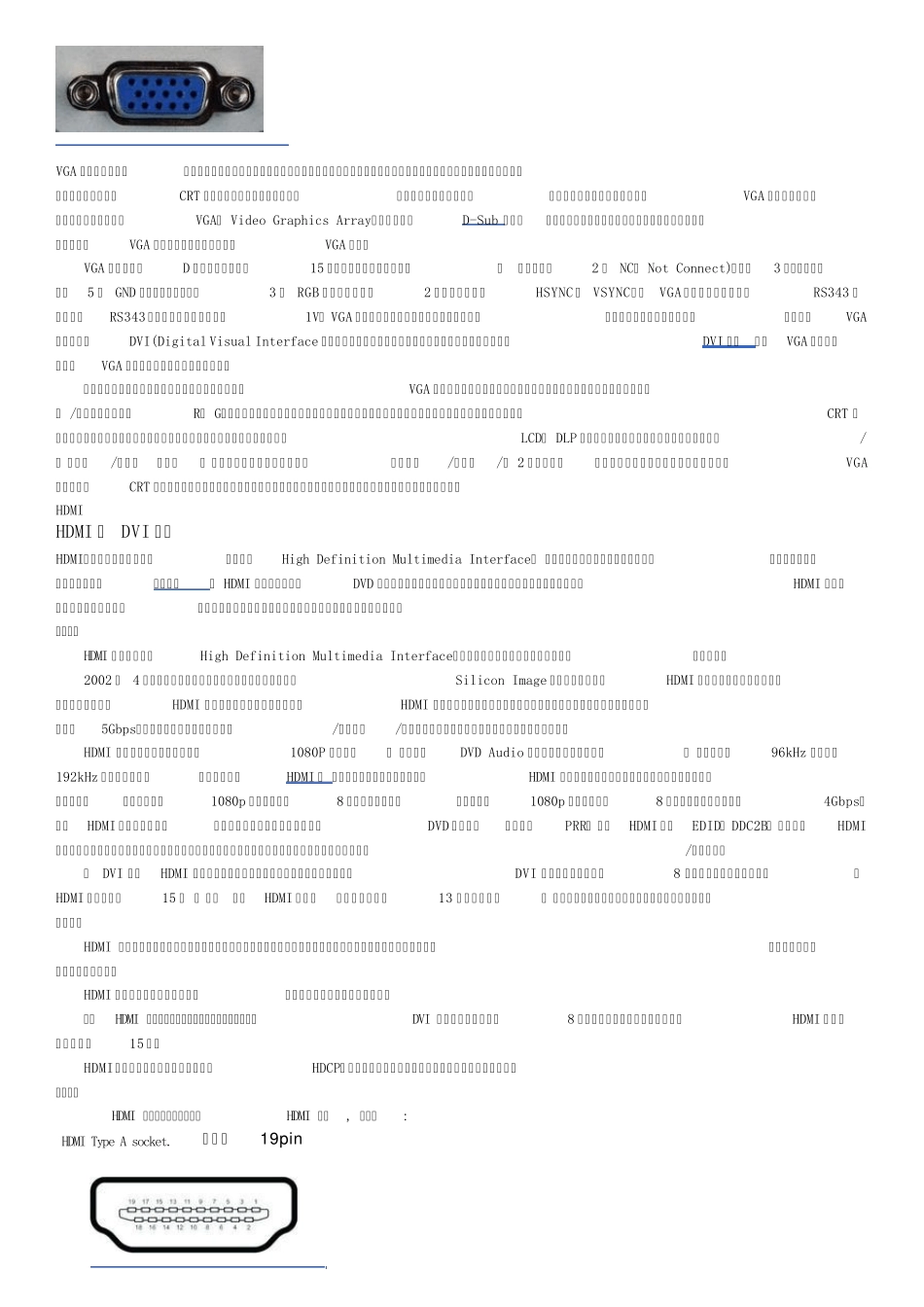

DVI 接口 百科名片 DVI-接口 由 1998 年 9 月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group 简称DDWG）发明的一种高速传输数字信号的技术，有DVI-A、 DVI-D 和 DVI-I 三种不同的接口形式。DVI-D 只有数字接口，DVI-I 有数字和模拟接口，目前应用主要以DVI-D 为主。 简介 DVI 是基于TMDS(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号， TMDS 运用先进的编码算法把8bit 数据(R、 G、 B 中的每路基色信号)通过最小转换编码为10bit 数据(包含行场同步信息、时钟信息、数据DE、 纠错等)，经过DC 平衡后，采用差分信号传输数据，它和LVDS、 TTL 相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。TMDS 技术的连接传输结构如图1 所示。数字视频接口（DVI）是一种国际开放的接口标准，在PC、 DVD、高清晰电视（HDTV）、高清晰投影仪等设备上有广泛的应用。 规格 DVI 接口有3 种类型5 种规格，端子接口尺寸为39.5mm×15.13mm。 3 大类包括：DVI－ Analog（ DVI-A）接口，DVI-Digital（ DVI-D）接口，DVI-Integrated（ DVI-I）接口。 5 种规格包括DVI-A(12+5)、单连接DVI-D（ 18+1）、双连接DVI-D（ 24+1）、单连接DVI-I（ 18+5）、双连接DVI-I（ 24+5）。 DVI－ Analog（ DVI-A）接口（12＋ 5）只传输模拟信号，实质就是 VGA 模拟传输接口规格。 当要将模拟信号D-Sub 接头连接在显卡的DVI－ I 插座时，必须使用转换接头。转换接头连接显卡的插头，就是DVI-A 接口。早期的大屏幕专业CRT 中也能看见这种插头。 DVI-Digital（ DVI-D）接口（18+1 和 24＋ 1）是纯数字的接口， 只能传输数字信号，不兼容模拟信号。所以，DVI-D 的插座有18个或24 个数字插针的插孔+ 1 个扁形插孔。 DVI-Integrated（ DVI-I）接口（18+5 和 24+5）是兼容数字和模拟接口的，所以，DVI-I 的插座就有18 个或24 个数字插针的插孔＋5 个模拟插针的插孔（就是旁边那个四针孔和一个十字花）。比DVI-D 多出来的4 根线用于兼容传统VGA 模拟信号。基于这样的结构，DVI-I 插座可以插DVI-I 和DVI-D 的插头，而DVI-D 插座只能插DVI-D 的插头。 DVI-I 兼容模拟接口并不意味着模拟信号的接口D-Sub 插头可以直接连接在DVI-I 插座上，它必须通过一个转换接头才能连接使用。一般采用...
