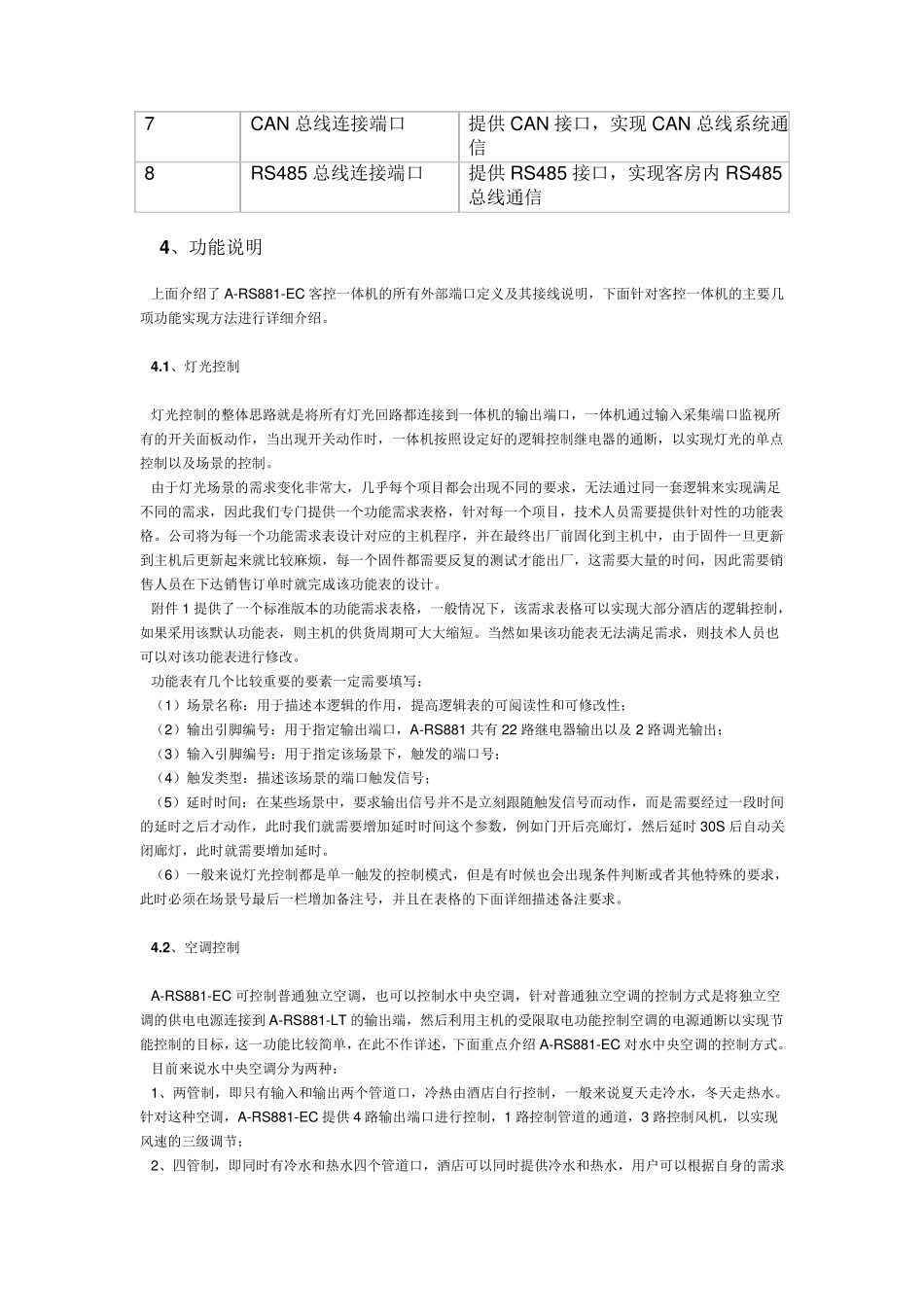

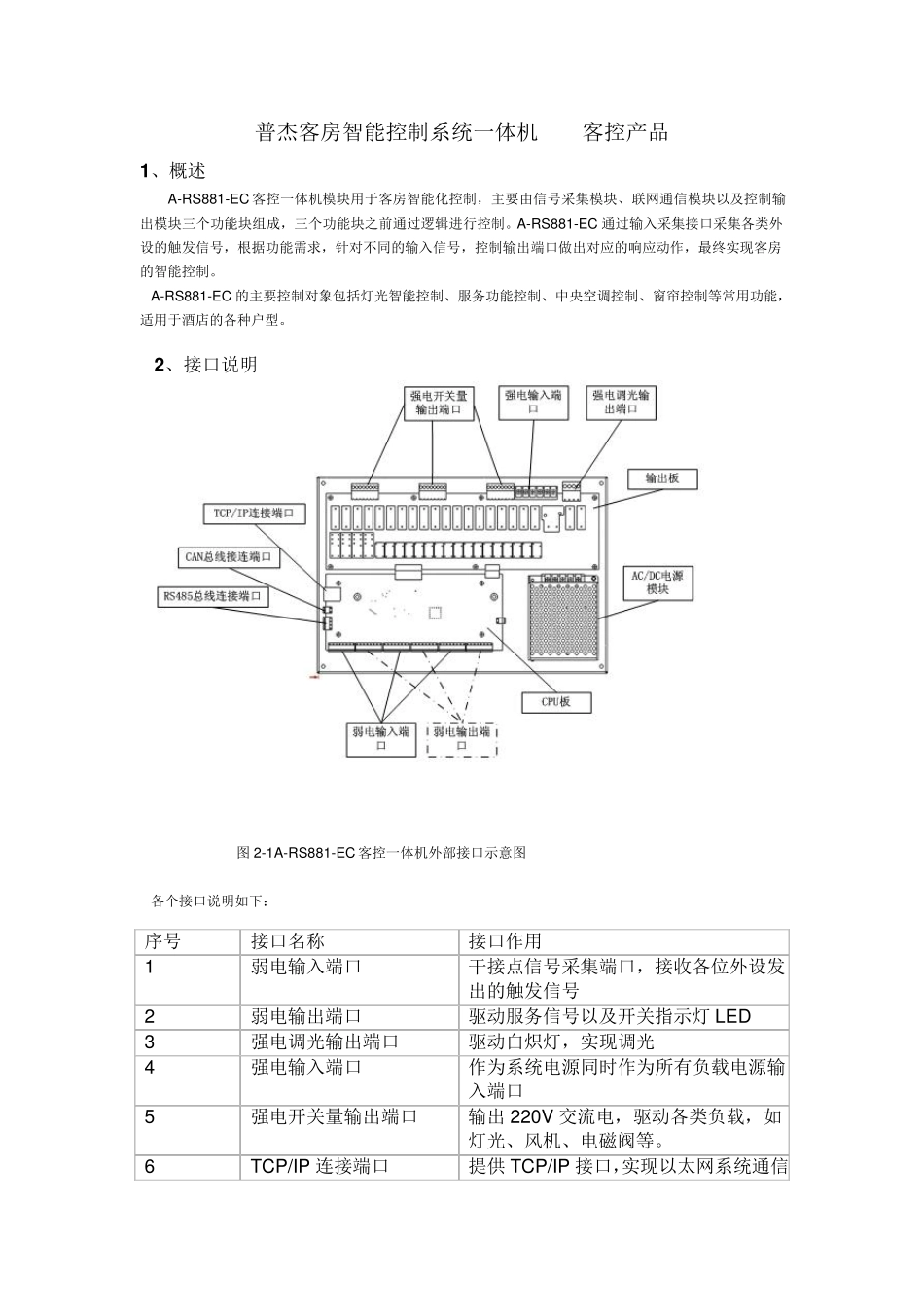

普杰客房智能控制系统一体机RCU客控产品 1 、概述 A-RS881-EC 客控一体机模块用于客房智能化控制，主要由信号采集模块、联网通信模块以及控制输出模块三个功能块组成，三个功能块之前通过逻辑进行控制。A-RS881-EC 通过输入采集接口采集各类外设的触发信号，根据功能需求，针对不同的输入信号，控制输出端口做出对应的响应动作，最终实现客房的智能控制。 A-RS881-EC 的主要控制对象包括灯光智能控制、服务功能控制、中央空调控制、窗帘控制等常用功能，适用于酒店的各种户型。 2 、接口说明 图 2-1A-RS881-EC 客控一体机外部接口示意图 各个接口说明如下： 序号 接口名称 接口作用 1 弱电输入端口 干接点信号采集端口，接收各位外设发出的触发信号 2 弱电输出端口 驱动服务信号以及开关指示灯 LED 3 强电调光输出端口 驱动白炽灯，实现调光 4 强电输入端口 作为系统电源同时作为所有负载电源输入端口 5 强电开关量输出端口 输出 220V 交流电，驱动各类负载，如灯光、风机、电磁阀等。 6 TCP/IP 连接端口 提供 TCP/IP 接口，实现以太网系统通信 7 CAN 总线连接端口 提供CAN 接口，实现CAN 总线系统通信 8 RS485 总线连接端口 提供RS485 接口，实现客房内RS485总线通信 4 、功能说明 上面介绍了 A-RS881-EC 客控一体机的所有外部端口定义及其接线说明，下面针对客控一体机的主要几项功能实现方法进行详细介绍。 4 .1 、灯光控制 灯光控制的整体思路就是将所有灯光回路都连接到一体机的输出端口，一体机通过输入采集端口监视所有的开关面板动作，当出现开关动作时，一体机按照设定好的逻辑控制继电器的通断，以实现灯光的单点控制以及场景的控制。 由于灯光场景的需求变化非常大，几乎每个项目都会出现不同的要求，无法通过同一套逻辑来实现满足不同的需求，因此我们专门提供一个功能需求表格，针对每一个项目，技术人员需要提供针对性的功能表格。公司将为每一个功能需求表设计对应的主机程序，并在最终出厂前固化到主机中，由于固件一旦更新到主机后更新起来就比较麻烦，每一个固件都需要反复的测试才能出厂，这需要大量的时间，因此需要销售人员在下达销售订单时就完成该功能表的设计。 附件 1 提供了一个标准版本的功能需求表格，一般情况下，该需求表格可以实现大部分酒店的逻辑控制，如果采用该默认功能表，则主机的供货周期可大大缩短。当然如果该功能表无法满足需求，则技...
