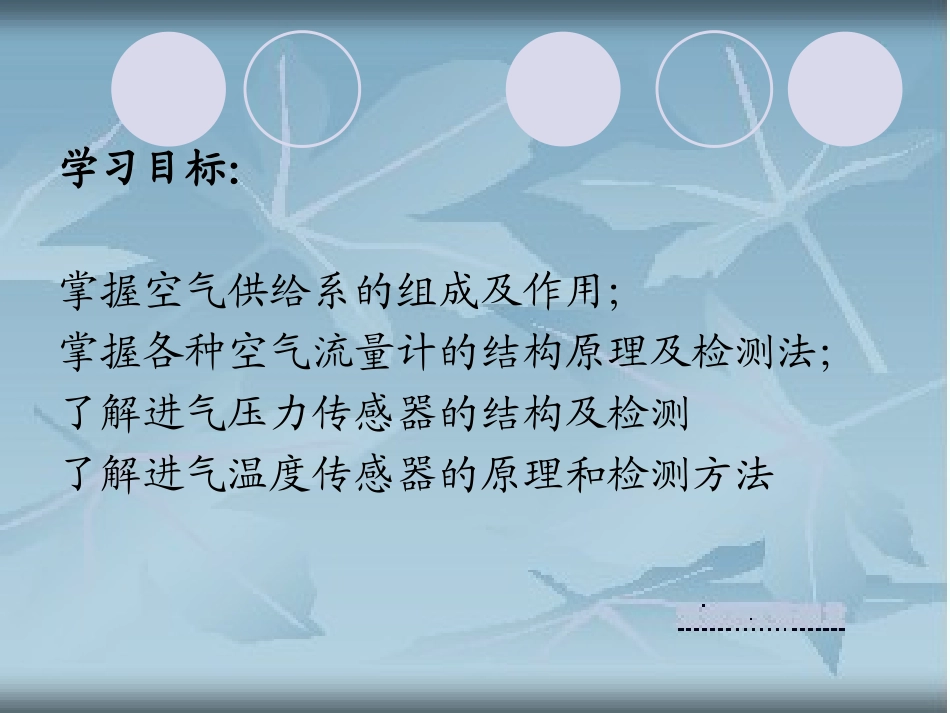

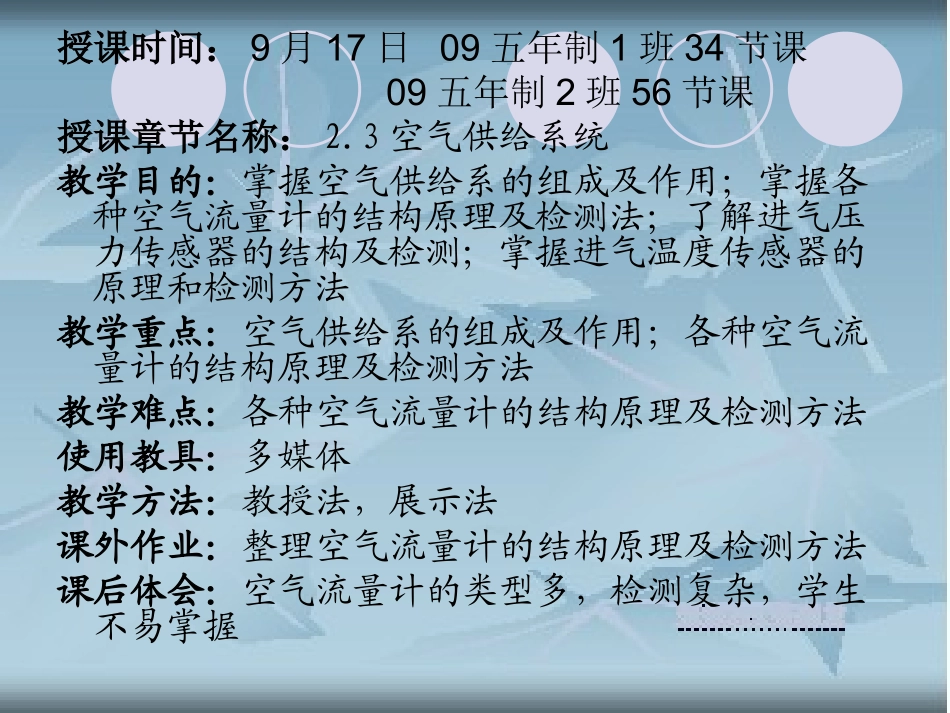

2-3空气供给系统汽车工程系——张永坡授课时间：9月17日09五年制1班34节课09五年制2班56节课授课章节名称：2.3空气供给系统教学目的：掌握空气供给系的组成及作用；掌握各种空气流量计的结构原理及检测法；了解进气压力传感器的结构及检测；掌握进气温度传感器的原理和检测方法教学重点：空气供给系的组成及作用；各种空气流量计的结构原理及检测方法教学难点：各种空气流量计的结构原理及检测方法使用教具：多媒体教学方法：教授法，展示法课外作业：整理空气流量计的结构原理及检测方法课后体会：空气流量计的类型多，检测复杂，学生不易掌握学习目标：掌握空气供给系的组成及作用；掌握各种空气流量计的结构原理及检测法；了解进气压力传感器的结构及检测了解进气温度传感器的原理和检测方法一、功用：空气供给系统简称供气系统，其功用是为发动机可燃混合气的形成提供必需的空气，并测量进入气缸的空气量。二、空气供给系统的工作原理空气空气滤清器空气流量计（传感器）节气门体进气歧管ECU测量空气数量控制空气数量怠速控制系统燃油箱电动汽油泵汽油滤清器脉动减震器喷油器（执行器）汽油压力调节器燃油箱节气门位置传感器三、空气流量计：空气流量计是测量发动机吸入空气量的装置，安装在空气滤清器和节气门体之间的进气道上。它将吸入的空气量转换成电信号送至ECU，作为燃油喷射和点火控制的主控制信号。根据测量原理不同，分为翼片式（叶片式）、卡门漩涡式、热线式和热膜式四种类型，前两者是体积流量型，后两者为质量流量型。1、翼片式空气流量计：由翼片部分、电位计部分和接线插头三部分组成。a、翼片部分：b、电位计部分：电位计位于空气流量计上方，内有平衡配重、滑臂、回位弹簧、调整齿圈和印制电路板等。c、接线插头：检测：a、断点火开关，拔下连接器，拆下传感器。b、FC和E1电阻：翼片不转动阻值无穷大，翼片转动阻值为0c、VC与E2电阻：翼片任何位置，电阻应为200-400Ωd、VS与E2电阻：翼片不转，为200-600Ω，翼片缓慢转动，为200-1200Ω之间连续变化2、热丝式空气流量计a、组成;主要由取样管、白金丝、温度补偿电阻、控制电路、接线插头和防护网等组成。b、工作原理：c、热膜式与热丝式空气流量计工作原理相似，都是用惠斯登电桥，不同的是热膜式不使用白金丝作为热丝，而是将热线电阻、补偿电阻及桥路电阻用厚膜工艺制作在同一陶瓷基片上构成。d、检测：外观检查：护网无堵塞或破损；热丝无脏污，折断。静态检查：蓄电池正极接E端，负极接D端，万用表直流电压10V档，测BD之间电压，为1.6±0.5V.动态检查：保持上述接线不变，用电风扇吹空气，测BD之间电压，为2-4V。就车检查：接通点火开关，不启动发动机，测ED之间电压为12V，如ED无电压，测EC，若为12V说明D端接地不良；测BD电压为1.6±0.5V；启动发动机，BD为2-4V。自洁电路检查：a直接检查起动发动机以2500r/min以上运转，关机，看热丝在熄灭5s内被加热发红持续1sb万用表测量发动机水温60度转速超过1500r/min万用表直流10v插在FD上，关点火开关，万用表示数应回零并在5s后又跳跃上升，1s后在回零。3、卡门漩涡式空气流量计卡门漩涡原理：流体流过涡流发生体时，流体会产生系列漩涡，且漩涡频率与流体流速成正比。·a、光电式传感器：由发光二极管、振动反光镜、光敏三极管组成。漩涡频率通过压力孔使振动反光镜振动，光敏三极管接受因振动产生变化的光能，转化为脉冲电压信号，该脉冲信号与漩涡频率成正比空气流量计：V1（电源）、V2（空气流量信号）、E（接地）进气温度传感器：ATS（温度信号）、E1（接地）b、超声波式传感器：由超声波发射器、超声波接受器组成。漩涡频率使超声波发射器产生的超声波发生变化，超声波接受器接受该超声波转化为脉冲电压信号，该脉冲信号与漩涡频率成正比c、检测开路加温检测：就车检测：接通点火开关，不起动发动机，测KS和E2电压为4-6V；起动发动机，测KS和E2电压为2-4V；测THA和E2电压为0.5-3.4V（20°），VC和E2电压为4.5-5.5V所测引脚测量时温度/℃电阻值/ΩTHE和E2-2010-2004-7202-3400.9-1.3600.4-0.7四、进气压力传感器进气压力传感器多用于D型EF...
