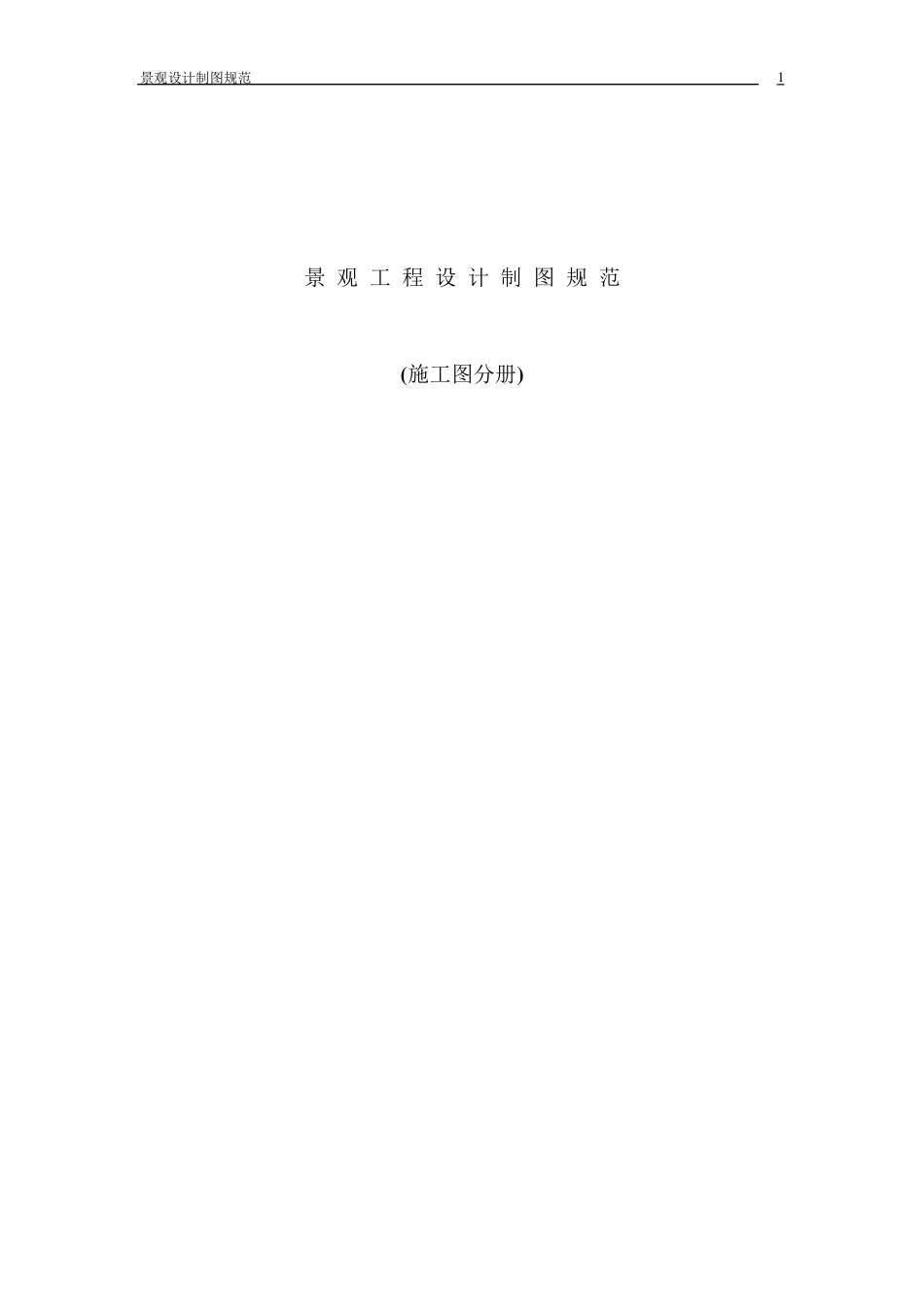

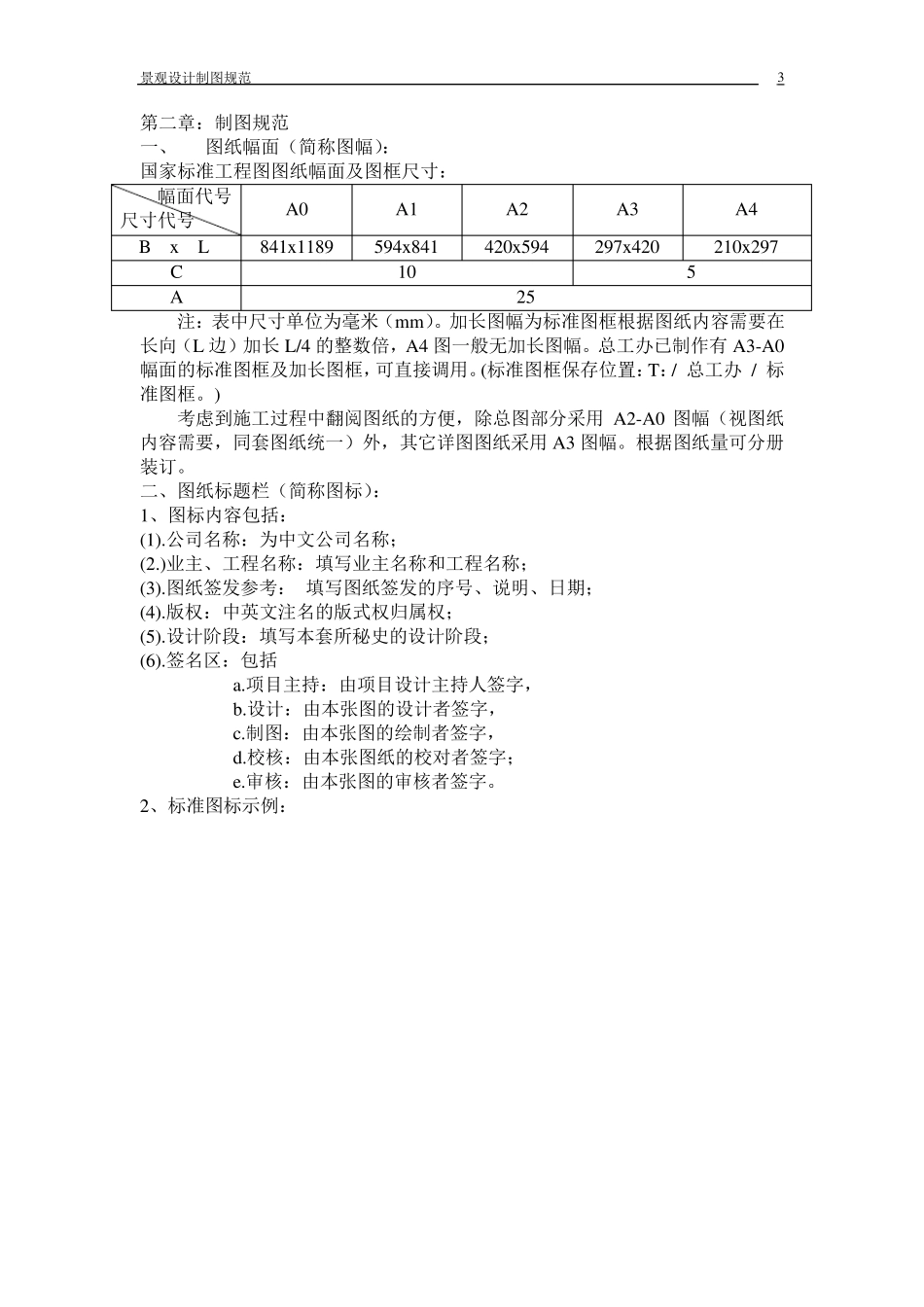

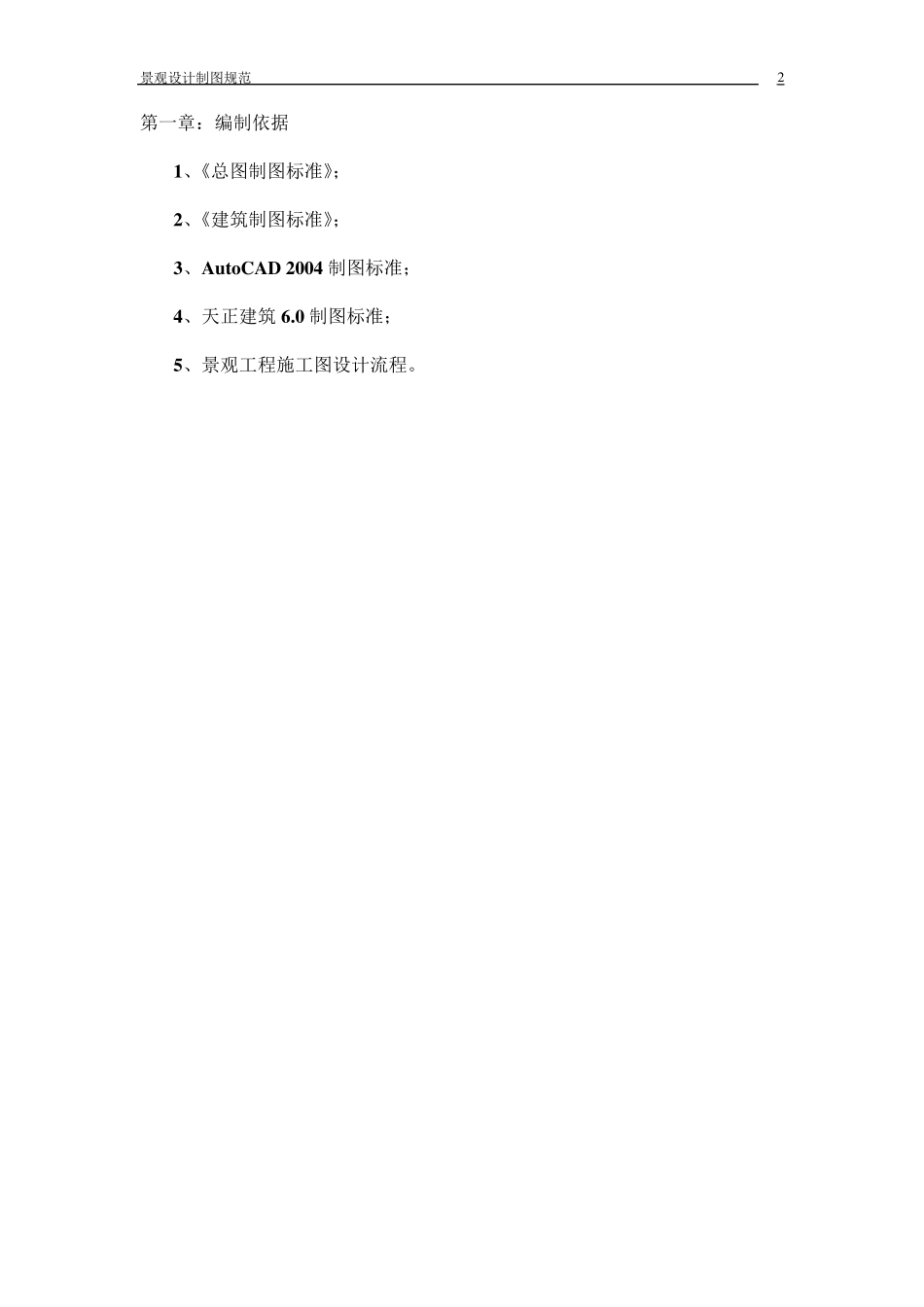

景观设计制图规范 1 景 观 工 程 设 计 制 图 规 范 (施工图分册) 景观设计制图规范 2 第一章：编制依据 1、《总图制图标准》； 2、《建筑制图标准》； 3、Au toCAD 2004 制图标准； 4、天正建筑 6.0 制图标准； 5、景观工程施工图设计流程。 景观设计制图规范 3 第二章：制图规范 一、 图纸幅面（简称图幅）： 国家标准工程图图纸幅面及图框尺寸： 幅面代号 尺寸代号 A0 A1 A2 A3 A4 B x L 841x1189 594x841 420x594 297x420 210x297 C 10 5 A 25 注：表中尺寸单位为毫米（mm）。加长图幅为标准图框根据图纸内容需要在长向（L 边）加长 L/4 的整数倍，A4 图一般无加长图幅。总工办已制作有 A3-A0幅面的标准图框及加长图框，可直接调用。(标准图框保存位置：T：/ 总工办 / 标准图框。) 考虑到施工过程中翻阅图纸的方便，除总图部分采用 A2-A0 图幅（视图纸内容需要，同套图纸统一）外，其它详图图纸采用 A3 图幅。根据图纸量可分册装订。 二、图纸标题栏（简称图标）： 1、图标内容包括： (1).公司名称：为中文公司名称； (2.)业主、工程名称：填写业主名称和工程名称； (3).图纸签发参考： 填写图纸签发的序号、说明、日期； (4).版权：中英文注名的版式权归属权； (5).设计阶段：填写本套所秘史的设计阶段； (6).签名区：包括 a.项目主持：由项目设计主持人签字， b.设计：由本张图的设计者签字， c.制图：由本张图的绘制者签字， d.校核：由本张图纸的校对者签字； e.审核：由本张图的审核者签字。 2、标准图标示例： 景观设计制图规范 4 三 、绘图比例： 选定图幅后，根据本张图纸要表达的内容选定绘图比例。 绘图比例： 常用比例 1：1 ， 1：2 ， 1：5 ， 1：10 ， 1：20 ， 1：50 ， 1：100 ， 1：200 ， 1：500 ， 1：1000 ， 1：2000 ， 1：5000 ， 1：10000 ， 1：20000 ， 1：50000 ， 1：100000 ， 1：200000 可用比例 1：3 ， 1：15 ， 1：25 ， 1：30 ， 1：40 ， 1：60 ， 1：150 ， 1：250 ， 1：300 ， 1：400 ， 1：600 ， 1：1500 ， 1：2500 ， 1：3000 ， 1：4000 ， 1：6000 ， 1：15000 ， 1：30000 四、图形线： 根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。 为统一整套图纸的风格对图中所使用的线宽及线型作出以下规定： 1...
