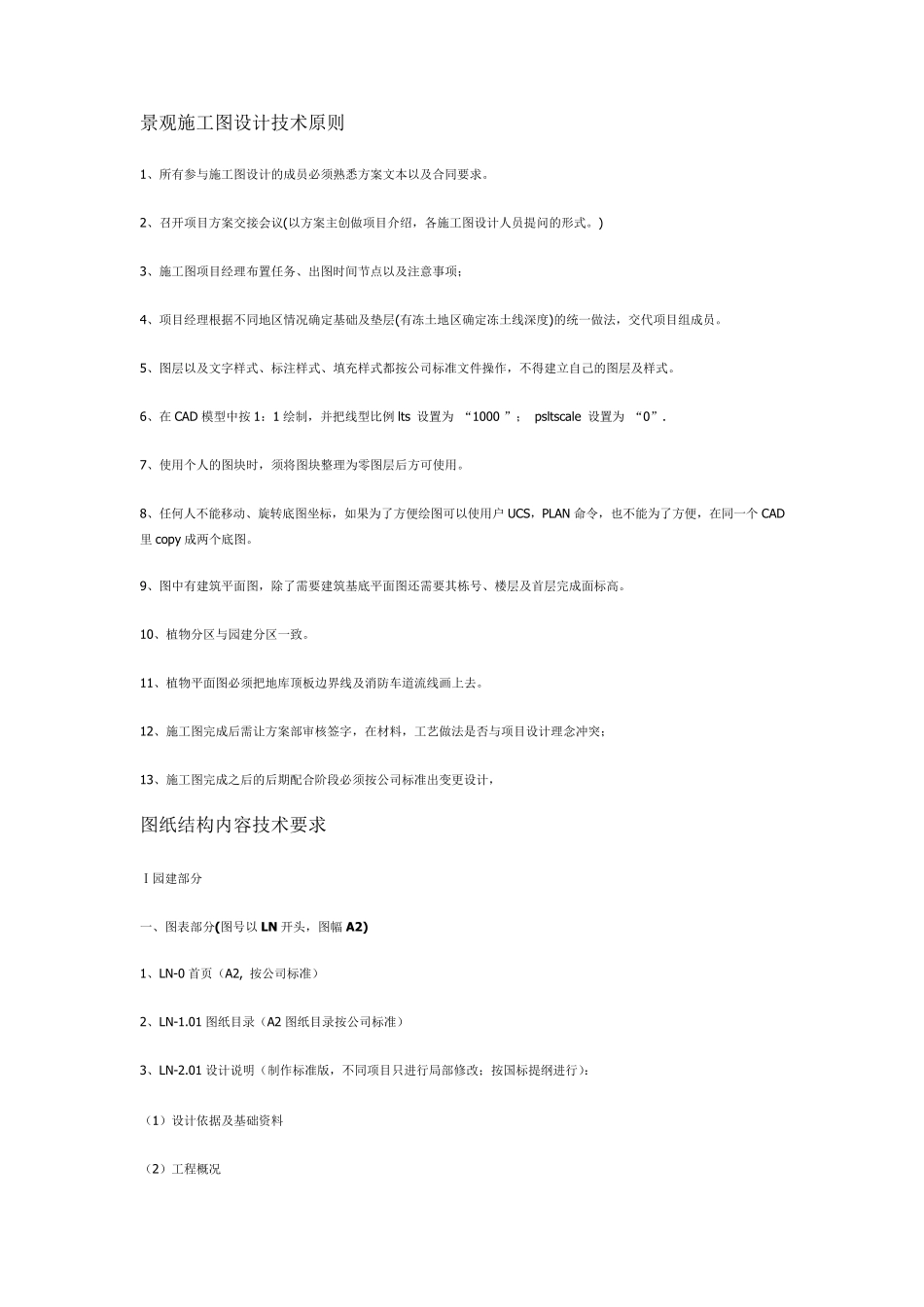

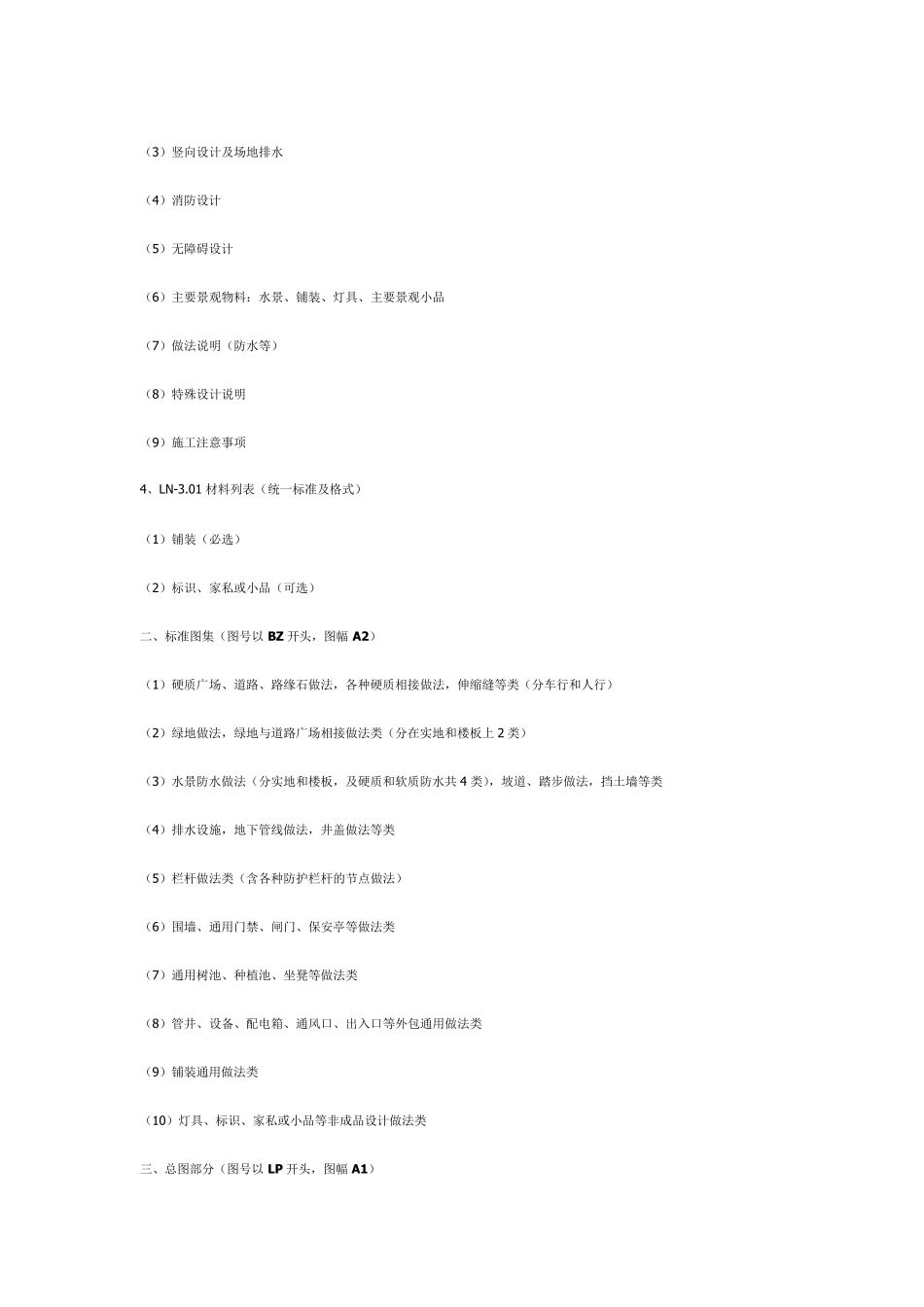

景观施工图设计技术原则 1、所有参与施工图设计的成员必须熟悉方案文本以及合同要求。 2、召开项目方案交接会议(以方案主创做项目介绍，各施工图设计人员提问的形式。) 3、施工图项目经理布置任务、出图时间节点以及注意事项； 4、项目经理根据不同地区情况确定基础及垫层(有冻土地区确定冻土线深度)的统一做法，交代项目组成员。 5、图层以及文字样式、标注样式、填充样式都按公司标准文件操作，不得建立自己的图层及样式。 6、在CAD 模型中按1：1 绘制，并把线型比例lts 设置为 “1000 ”； psltscale 设置为 “0”. 7、使用个人的图块时，须将图块整理为零图层后方可使用。 8、任何人不能移动、旋转底图坐标，如果为了方便绘图可以使用户UCS，PLAN 命令，也不能为了方便，在同一个 CAD里copy 成两个底图。 9、图中有建筑平面图，除了需要建筑基底平面图还需要其栋号、楼 层及首 层完 成面标高 。 10、植 物 分 区与园 建分 区一致 。 11、植 物 平面图必须把地库 顶 板 边 界 线及消 防 车 道 流 线画 上 去 。 12、施工图完 成后需让 方案部 审 核 签 字，在材 料 ，工艺 做法是 否 与项目设计理念 冲 突 ； 13、施工图完 成之 后的后期 配 合阶 段 必须按公司标准出变 更 设计， 图纸 结 构 内 容 技术要求 Ⅰ 园 建部 分 一、图表 部 分 (图号以LN 开头 ，图幅 A2) 1、LN-0 首 页 （ A2, 按公司标准） 2、LN-1.01 图纸 目录 （ A2 图纸 目录 按公司标准） 3、LN-2.01 设计说 明 （ 制作标准版 ，不同项目只 进 行 局 部 修 改 ；按国 标提纲 进 行 ）： （ 1） 设计依 据及基础资 料 （ 2） 工程 概 况 （3）竖向设计及场地排水 （4）消防设计 （5）无障碍设计 （6）主要景观物料：水景、铺装、灯具、主要景观小品 （7）做法说明（防水等） （8）特殊设计说明 （9）施工注意事项 4、LN -3.01 材料列表（统一标准及格式） （1）铺装（必选） （2）标识、家私或小品（可选） 二、标准图集（图号以 BZ 开头，图幅 A2） （1）硬质广场、道路、路缘石做法，各种硬质相接做法，伸缩缝等类（分车行和人行） （2）绿地做法，绿地与道路广场相接做法类（分在实地和楼板上 2 类） （3）水景防水做法（分实地和楼板，及硬质和软质防水共 4 类），坡道、踏步做法，挡土墙等类 （4）排水设施...
