景观电气施工方案

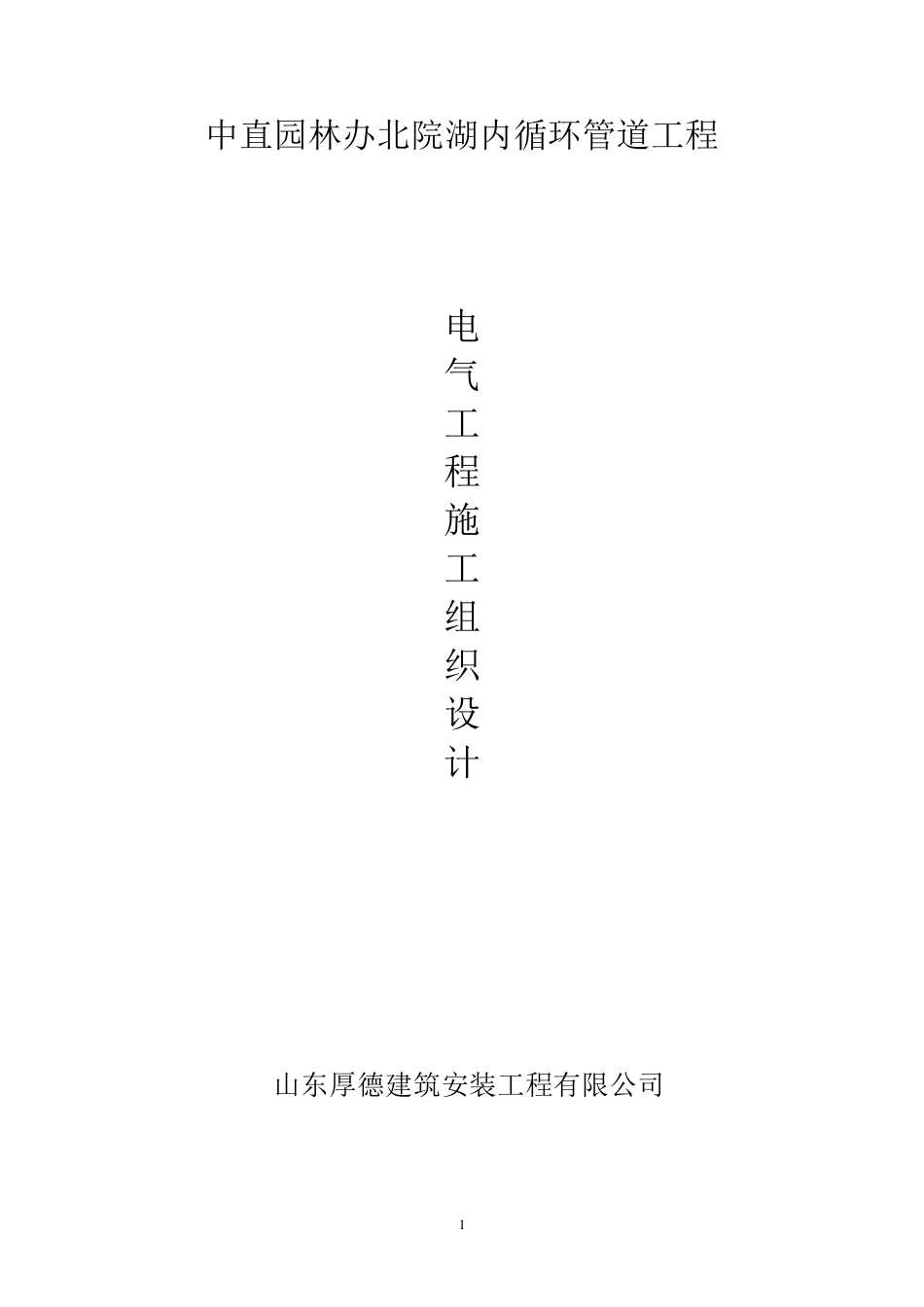

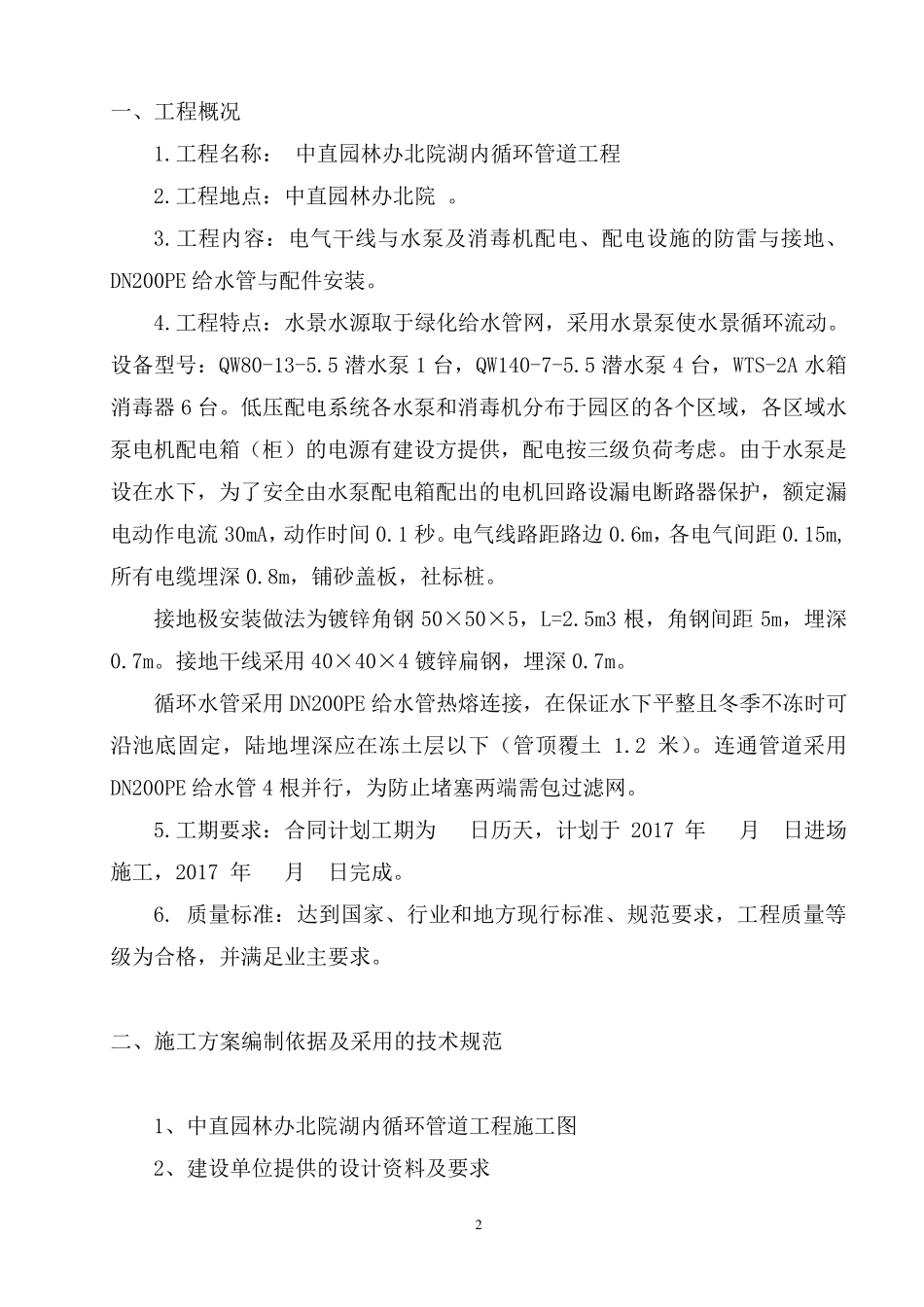

1 中直园林办北院湖内循环管道工程 电 气 工 程 施 工 组 织 设 计 山东厚德建筑安装工程有限公司 2 一 、 工 程 概 况 1.工 程 名 称 ： 中 直 园 林 办 北 院 湖 内 循 环 管 道 工 程 2.工 程 地 点 ： 中 直 园 林 办 北 院 。 3.工 程 内 容 ： 电 气 干 线 与 水 泵 及 消 毒 机 配 电 、 配 电 设 施 的 防 雷 与 接 地 、DN200PE 给 水 管 与 配 件 安 装 。 4.工 程 特 点 ： 水 景 水 源 取 于 绿 化 给 水 管 网 ， 采 用 水 景 泵 使 水 景 循 环 流 动 。设 备 型 号 ： QW80-13-5.5 潜 水 泵 1 台 ， QW140-7-5.5 潜 水 泵 4 台 ， WTS-2A 水 箱消 毒 器 6 台 。 低 压 配 电 系 统 各 水 泵 和 消 毒 机 分 布 于 园 区 的 各 个 区 域 ， 各 区 域 水泵 电 机 配 电 箱 （ 柜 ） 的 电 源 有 建 设 方 提 供 ， 配 电 按 三 级 负 荷 考 虑 。 由 于 水 泵 是设 在 水 下 ， 为 了 安 全 由 水 泵 配 电 箱 配 出 的 电 机 回 路 设 漏 电 断 路 器 保 护 ， 额 定 漏电 动 作 电 流 30mA， 动 作 时 间 0.1 秒 。 电 气 线 路 距 路 边 0.6m， 各 电 气 间 距 0.15m,所 有 电 缆 埋 深 0.8m， 铺 砂 盖 板 ， 社 标 桩 。 接 地 极安 装 做法为 镀锌角钢50×50×5， L=2.5m3 根， 角钢间 距5m， 埋 深0.7m。 接 地 干 线 采 用 40×40×4 镀锌扁钢， 埋 深 0.7m。 循 环 水 管 采 用 DN200PE 给 水 管 热熔连接 ， 在 保 证水 下 平整且冬季不冻时 可沿池底固定 ， 陆地 埋 深 应在 冻土层以下 （ 管 顶覆 土1.2 米 ）。 连通 管 道 采 用DN200PE 给 水 管 4 根并 行 ， 为 防 止 堵 塞 两 端 需 包 过 滤 网 。 5.工 期 要 求 ： 合 同 计 划 工 期 为 日 历 天 ， 计 划 于2017 年 月 日 进 场施 工 ， 2017 年 月 日 完 成 。 6. 质 量 标 准 ： 达 到 国 家 、 行 业 和 地 方 现 行 标 准 、 规 范 要 求 ， 工 程 质 量 等级 为 合 格 ， 并 满 足 业 主 ...
