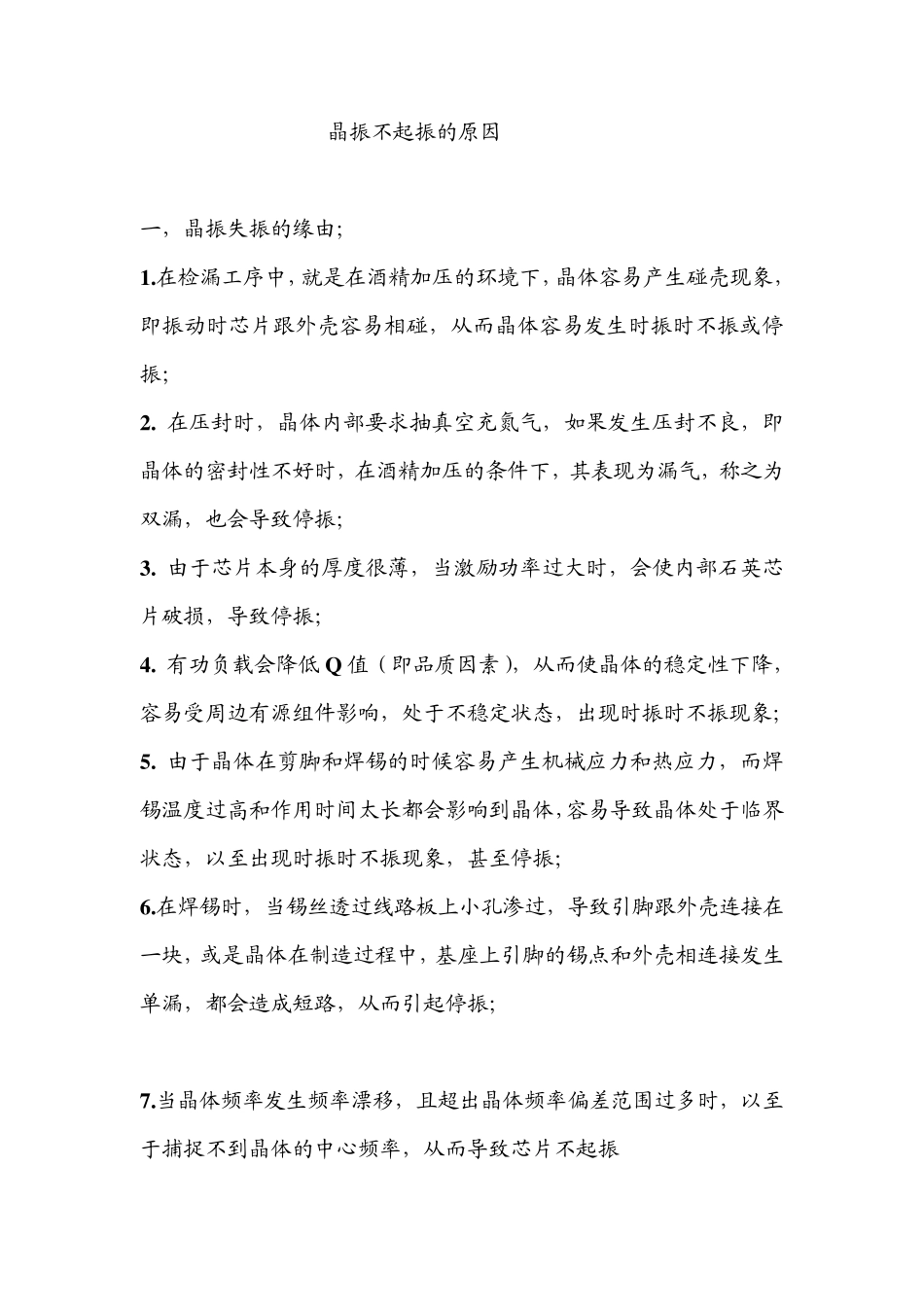

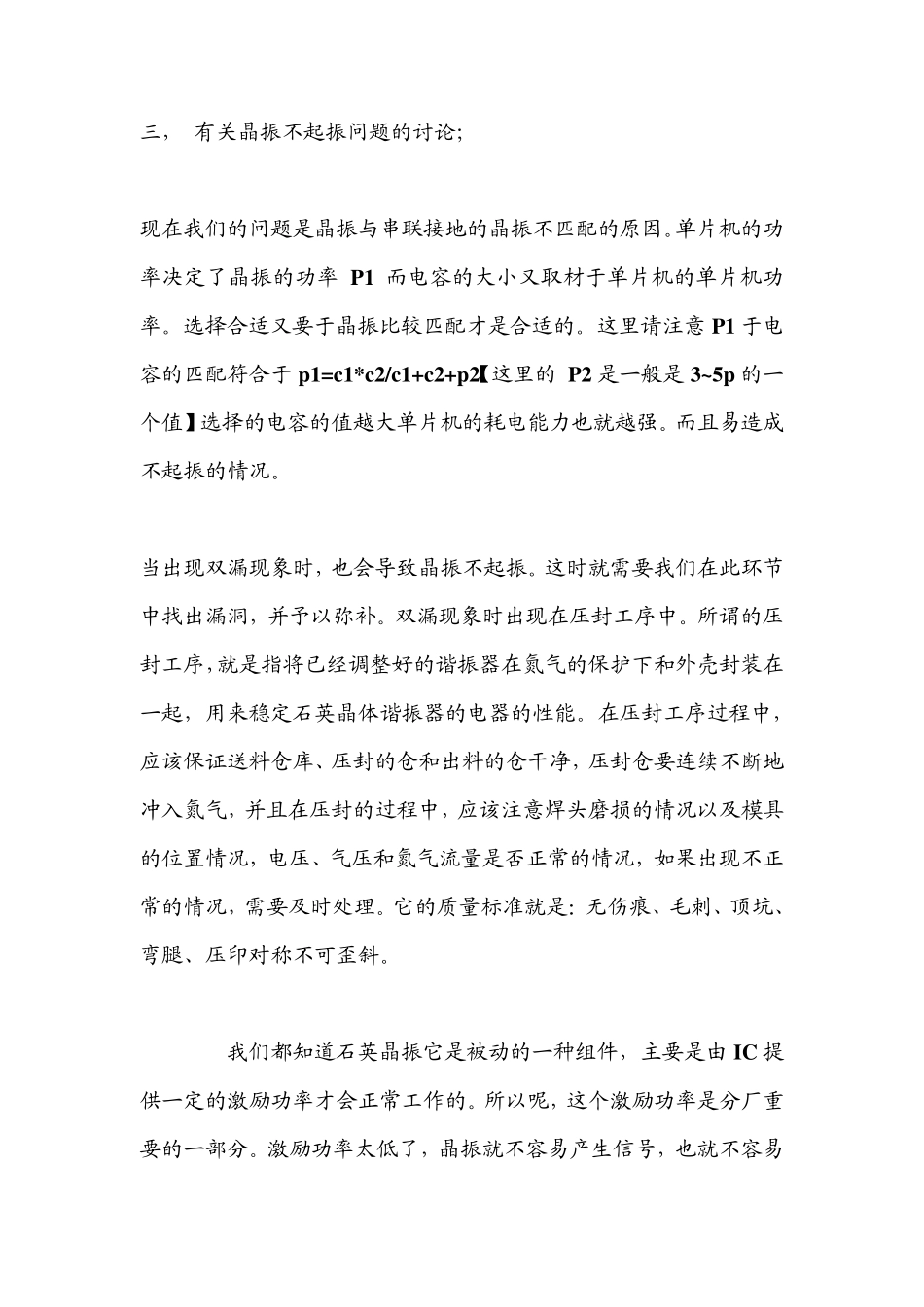

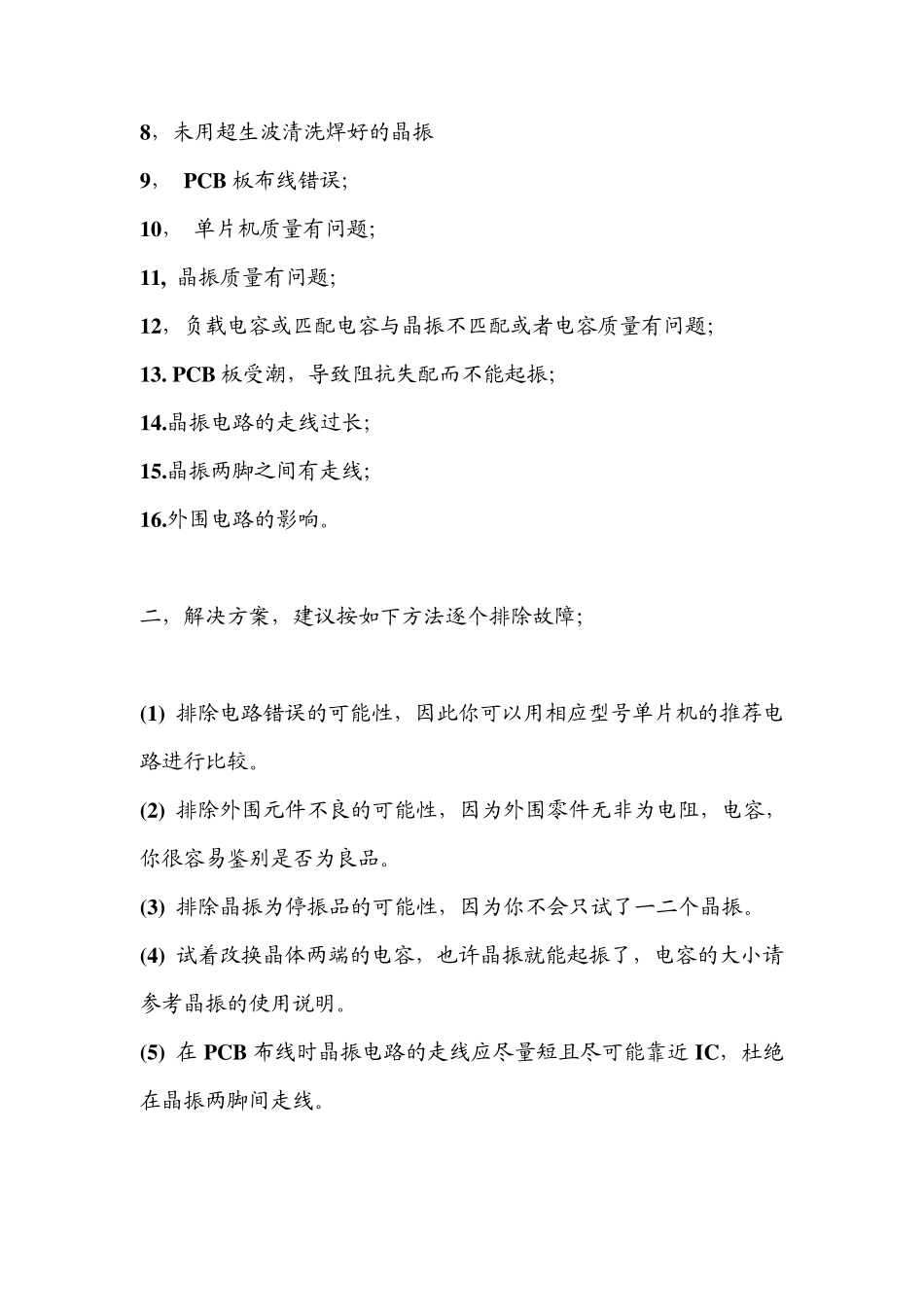

晶振不起振的原因 一,晶振失振的缘由; 1.在检漏工序中,就是在酒精加压的环境下,晶体容易产生碰壳现象,即振动时芯片跟外壳容易相碰,从而晶体容易发生时振时不振或停振; 2. 在压封时,晶体内部要求抽真空充氮气,如果发生压封不良,即晶体的密封性不好时,在酒精加压的条件下,其表现为漏气,称之为双漏,也会导致停振; 3. 由于芯片本身的厚度很薄,当激励功率过大时,会使内部石英芯片破损,导致停振; 4. 有功负载会降低 Q 值(即品质因素),从而使晶体的稳定性下降,容易受周边有源组件影响,处于不稳定状态,出现时振时不振现象; 5. 由于晶体在剪脚和焊锡的时候容易产生机械应力和热应力,而焊锡温度过高和作用时间太长都会影响到晶体,容易导致晶体处于临界状态,以至出现时振时不振现象,甚至停振; 6.在焊锡时,当锡丝透过线路板上小孔渗过,导致引脚跟外壳连接在一块,或是晶体在制造过程中,基座上引脚的锡点和外壳相连接发生单漏,都会造成短路,从而引起停振; 7.当晶体频率发生频率漂移,且超出晶体频率偏差范围过多时,以至于捕捉不到晶体的中心频率,从而导致芯片不起振 8,未用超生波清洗焊好的晶振 9, P CB 板布线错误; 10, 单片机质量有问题; 11, 晶振质量有问题; 12,负载电容或匹配电容与晶振不匹配或者电容质量有问题; 13. P CB 板受潮,导致阻抗失配而不能起振; 14.晶振电路的走线过长; 15.晶振两脚之间有走线; 16.外围电路的影响。 二,解决方案,建议按如下方法逐个排除故障; (1) 排除电路错误的可能性,因此你可以用相应型号单片机的推荐电路进行比较。 (2) 排除外围元件不良的可能性,因为外围零件无非为电阻,电容,你很容易鉴别是否为良品。 (3) 排除晶振为停振品的可能性,因为你不会只试了一二个晶振。 (4) 试着改换晶体两端的电容,也许晶振就能起振了,电容的大小请参考晶振的使用说明。 (5) 在 P CB 布线时晶振电路的走线应尽量短且尽可能靠近 IC,杜绝在晶振两脚间走线。 三, 有关晶振不起振问题的讨论; 现在我们的问题是晶振与串联接地的晶振不匹配的原因。单片机的功率决定了晶振的功率 P1 而电容的大小又取材于单片机的单片机功率。选择合适又要于晶振比较匹配才是合适的。这里请注意 P1 于电容的匹配符合于 p1=c1*c2/c1+c2+p2【这里的 P2 是一般是 3~5p 的一个值】选择的电容的值越大单片机的耗电能力也就越强。而且易造成不...
