晶闸管移相触发集成电路TCA785应用

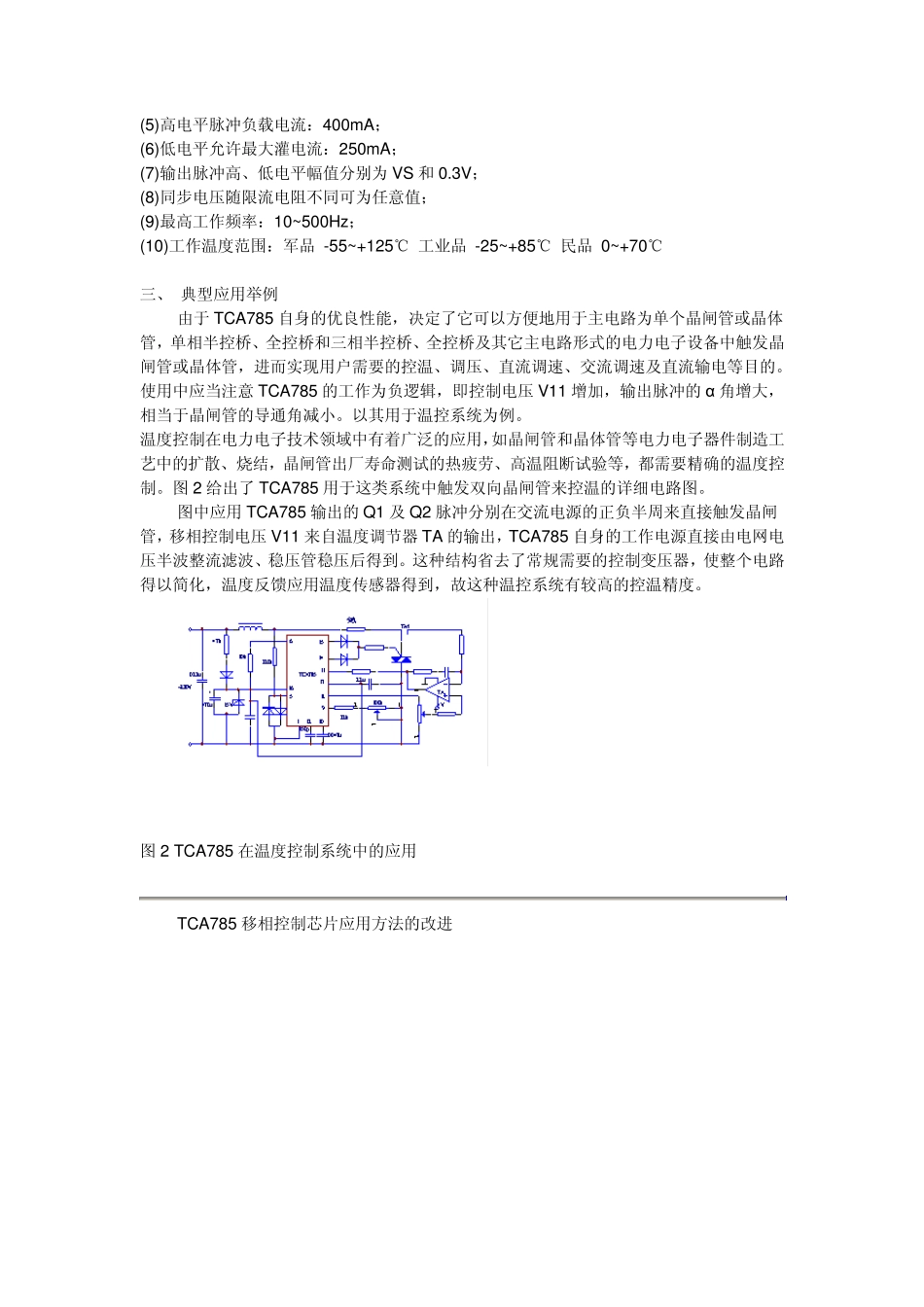

晶闸管移相触发集成电路TCA785 应用 发布:2011-08-30 | 作者: | 来源: zhaofanguo | 查看:611 次 | 用户关注： 晶闸管移相触发集成电路TCA785 应用TCA785 是德国西门子(Siemens)公司于1988 年前后开发的第三代晶闸管单片移相触发集成电路，它是取代TCA780 及TCA780D 的更新换代产品，其引脚排列与TCA780、TCA780D 和国产的KJ785 完全相同，因此可以互换。目前，它在国内变流行业中已广泛应用。与原有的KJ 系列或 KC 系列晶闸管移相触发电路相比，它对零点的识别更加可靠，输出脉冲的齐整度更好，而移相范围更宽，且由于它输出脉冲的宽度可人为自由调节， 晶闸管移相触发集成电路TCA785 应用 TCA785 是德国西门子(Siemens)公司于1988 年前后开发的第三代晶闸管单片移相触发集成电路，它是取代TCA780 及TCA780D 的更新换代产品，其引脚排列与TCA780、TCA780D 和国产的KJ785 完全相同，因此可以互换。目前，它在国内变流行业中已广泛应用。与原有的KJ 系列或 KC 系列晶闸管移相触发电路相比，它对零点的识别更加可靠，输出脉冲的齐整度更好，而移相范围更宽，且由于它输出脉冲的宽度可人为自由调节，所以适用范围较广。 一、引脚排列、各引脚的功能及用法 TCA785 是双列直插式的16 引脚大规模集成电路。它的引脚排列如图 1 所示。 图 1 TCA785 的引脚排列(脚朝下) 各引脚的名称、功能及用法如下: 引脚16(VS)：电源端。使用中直接接用户为该集成电路工作提供的工作电源正端。 引脚1(OS)：接地端。应用中与直流电源VS、同步电压 VSYNC 及移相控制信号 V11 的地端相连接。 引脚4(Q1)和 2(Q2)：输出脉冲 1 与2 的非端。该两端可输出宽度变化的脉冲信号，其相位互差 180°，两路脉冲的宽度均受非脉冲宽度控制端引脚13(L)的控制。它们的高电平最高幅值为电源电压 VS，允许最大负载电流为 10mA。若该两端输出脉冲在系统中不用时，电路自身结构允许其开路。 引脚14(Q1)和 15(Q2)：输出脉冲 1 和 2 端。该两端也可输出宽度变化的脉冲，相位同样互差 180°，脉冲宽度受它们的脉宽控制端引脚12(C12)的控制。两路脉冲输出高电平的最高幅值为 VS。 引脚13(L)：非输出脉冲宽度控制端。该端允许施加电平的范围为-0.5V~VS，当该端接地时，Q1、Q2 为最宽脉冲输出，而当该端接电源电压 VS 时，Q1、Q2 为最窄脉冲输出。 引脚12(C12)：输出 Q1、Q2 脉宽控制端。应用中，通过一电容接地，电容...
