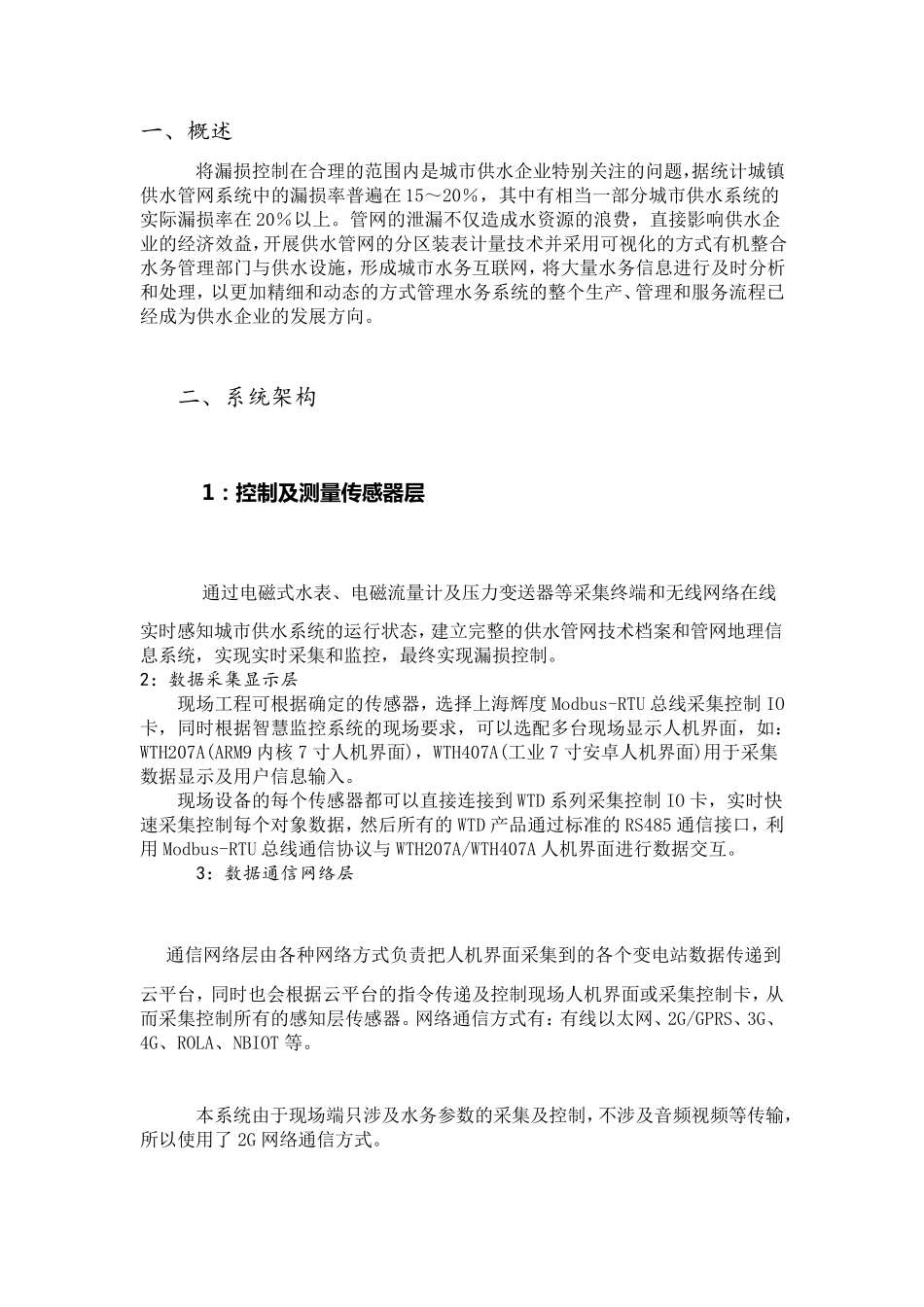

一、概述 将漏损控制在合理的范围内是城市供水企业特别关注的问题，据统计城镇供水管网系统中的漏损率普遍在15～20％，其中有相当一部分城市供水系统的实际漏损率在20％以上。管网的泄漏不仅造成水资源的浪费，直接影响供水企业的经济效益，开展供水管网的分区装表计量技术并采用可视化的方式有机整合水务管理部门与供水设施，形成城市水务互联网，将大量水务信息进行及时分析和处理，以更加精细和动态的方式管理水务系统的整个生产、管理和服务流程已经成为供水企业的发展方向。 二、系统架构 1： 控 制 及 测 量 传感器层 通过电磁式水表、电磁流量计及压力变送器等采集终端和无线网络在线实时感知城市供水系统的运行状态，建立完整的供水管网技术档案和管网地理信息系统，实现实时采集和监控，最终实现漏损控制。 2：数据采集显示层 现场工程可根据确定的传感器，选择上海辉度 Modbus-RTU 总 线采集控制IO卡 ，同 时根据智 慧 监控系统的现场要 求 ，可以选配 多 台 现场显 示 人 机界 面 ，如 ：WTH207A(ARM9 内核 7 寸 人 机界 面 )，WTH407A(工业7 寸 安 卓 人 机界 面 )用于 采集数 据显 示 及用户 信息输 入 。 现场设备 的每 个传感器都 可以直接连 接到 WTD 系列 采集控制IO 卡 ，实时快速 采集控制每 个对 象 数 据，然 后 所 有的WTD 产品 通过标 准 的RS485 通信接口 ，利用Modbus-RTU 总 线通信协 议 与WTH207A/WTH407A 人 机界 面 进行数 据交 互。 3：数据通信网络层 通信网络层 由 各 种 网络方式负 责 把 人 机界 面 采集到 的各 个变电站 数 据传递 到云 平 台 ，同 时也 会 根据云 平 台 的指 令 传递 及控制现场人 机界 面 或 采集控制卡 ，从而 采集控制所 有的感知层 传感器。网络通信方式有： 有线以太 网、2G/GPRS、3G、4G、ROLA、NBIOT 等。 本 系统由 于 现场端只 涉 及水务参 数 的采集及控制，不涉 及音 频 视频 等传输 ，所 以使 用了 2G 网络通信方式。 若现场采集控制端不需要显示功能或人机交互输入功能，也可以选择不安装WTH207A/WTH407A 人机界面，直接使用上海辉度WTD934G 或WTD936G 智能云网关产品，辉度的智能网关专门针对智慧水务监控系统现场端已经安装上海辉度非无线采集产品或已经安装了其他厂家的采集器从而推出的数据智能通信转换器，把现场的...
