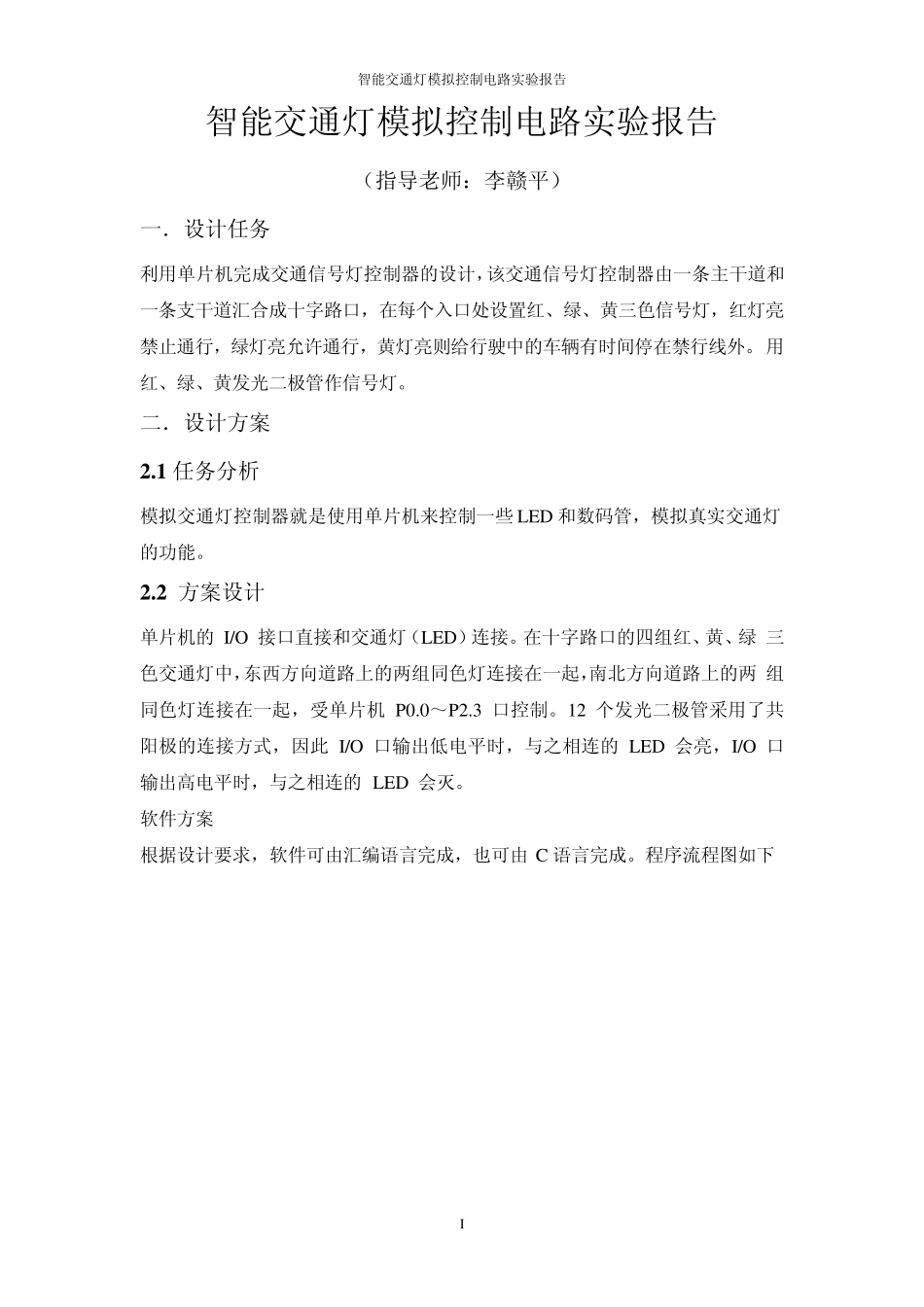

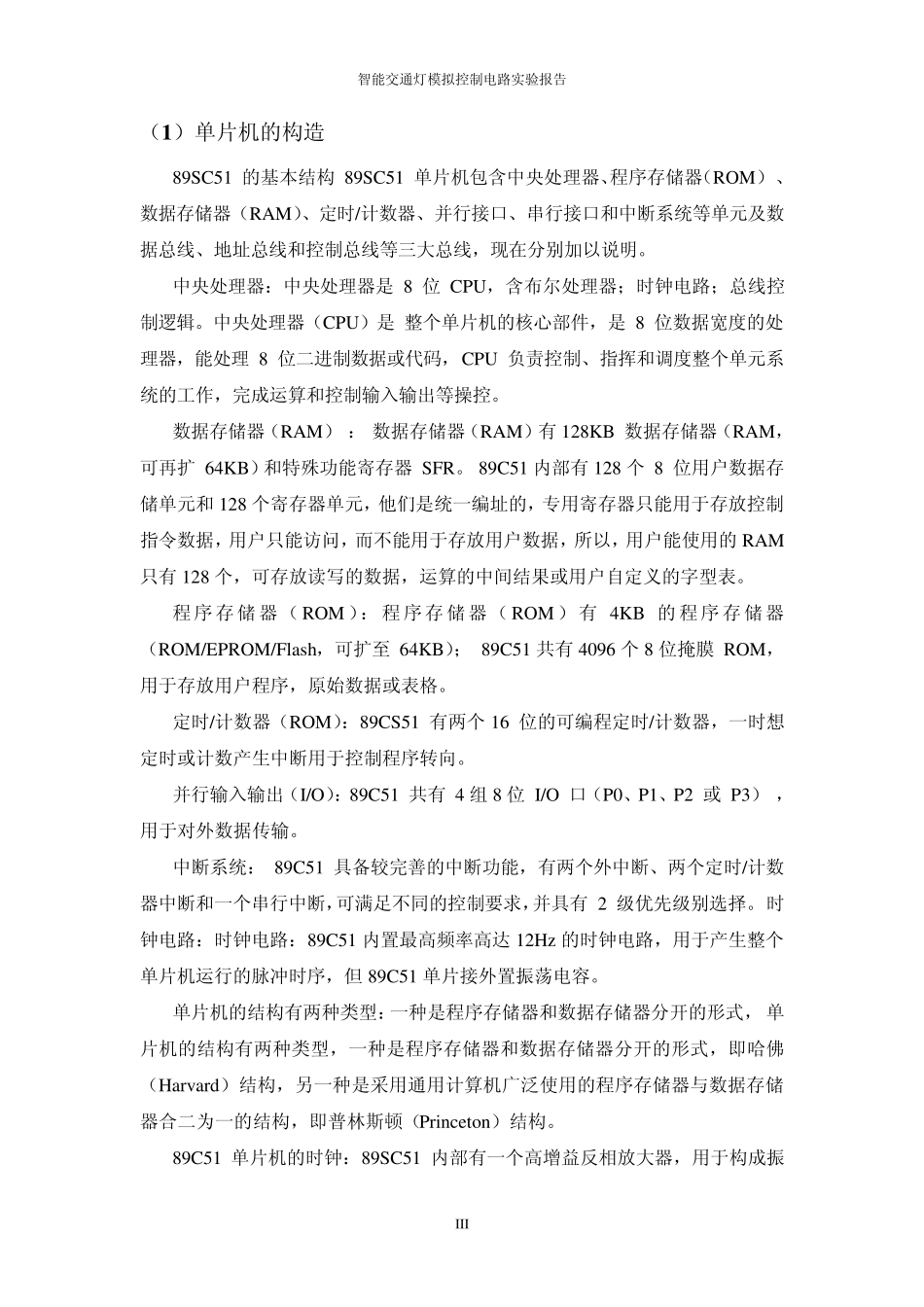

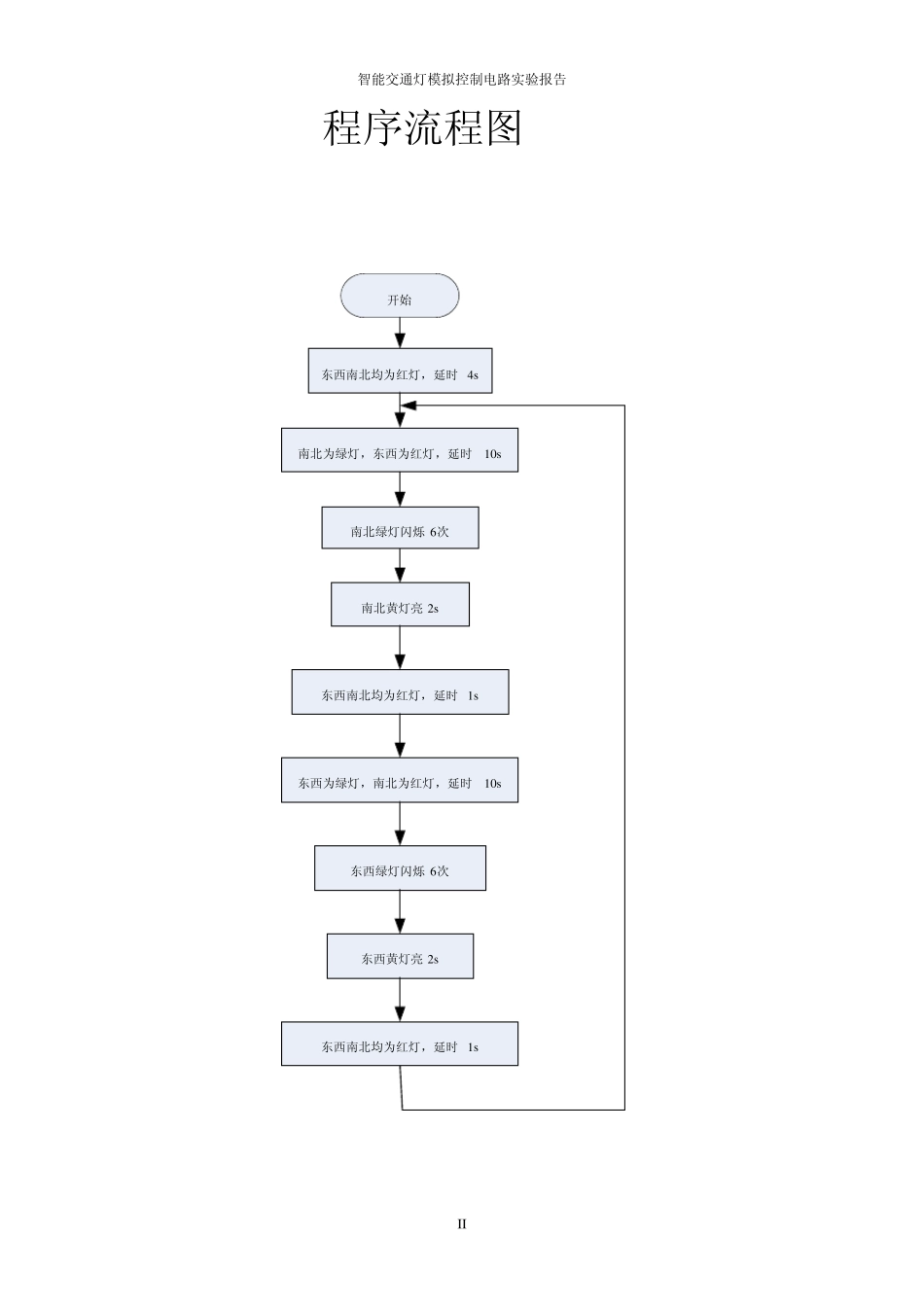

智能交通灯模拟控制电路实验报告 I 智能交通灯模拟控制电路实验报告 （指导老师：李赣平） 一．设计任务 利用单片机完成交通信号灯控制器的设计，该交通信号灯控制器由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。用红、绿、黄发光二极管作信号灯。 二．设计方案 2 .1 任务分析 模拟交通灯控制器就是使用单片机来控制一些 LED 和数码管，模拟真实交通灯的功能。 2 .2 方案设计 单片机的 I/O 接口直接和交通灯（LED）连接。在十字路口的四组红、黄、绿 三色交通灯中，东西方向道路上的两组同色灯连接在一起，南北方向道路上的两 组同色灯连接在一起，受单片机 P0.0～P2.3 口控制。12 个发光二极管采用了共阳极的连接方式，因此 I/O 口输出低电平时，与之相连的 LED 会亮，I/O 口输出高电平时，与之相连的 LED 会灭。 软件方案 根据设计要求，软件可由汇编语言完成，也可由C 语言完成。程序流程图如下 智能交通灯模拟控制电路实验报告 II 程序流程图 开始东西南北均为红灯，延时 4s南北为绿灯，东西为红灯，延时10s南北绿灯闪烁 6次南北黄灯亮 2s东西南北均为红灯，延时 1s东西为绿灯，南北为红灯，延时10s东西绿灯闪烁 6次东西黄灯亮 2s东西南北均为红灯，延时 1s 智能交通灯模拟控制电路实验报告 III （1 ）单片机的构造 89SC51 的基本结构 89SC51 单片机包含中央处理器、程序存储器（ROM） 、数据存储器（RAM）、定时/计数器、并行接口、串行接口和中断系统等单元及数据总线、地址总线和控制总线等三大总线，现在分别加以说明。 中央处理器：中央处理器是 8 位 CPU，含布尔处理器；时钟电路；总线控制逻辑。中央处理器（CPU）是 整个单片机的核心部件，是 8 位数据宽度的处理器，能处理 8 位二进制数据或代码，CPU 负责控制、指挥和调度整个单元系统的工作，完成运算和控制输入输出等操控。 数据存储器（RAM） ： 数据存储器（RAM）有 128KB 数据存储器（RAM，可再扩 64KB）和特殊功能寄存器 SFR。 89C51 内部有 128 个 8 位用户数据存储单元和 128 个寄存器单元，他们是统一编址的，专用寄存器只能用于存放控制指令数据，用户只能访问，而不能用于存放用户数据，所以，用户能使用的RAM 只有 128 个，可存放读写的数据，运算的中间结果或用户自...
