智能仪表课程设计

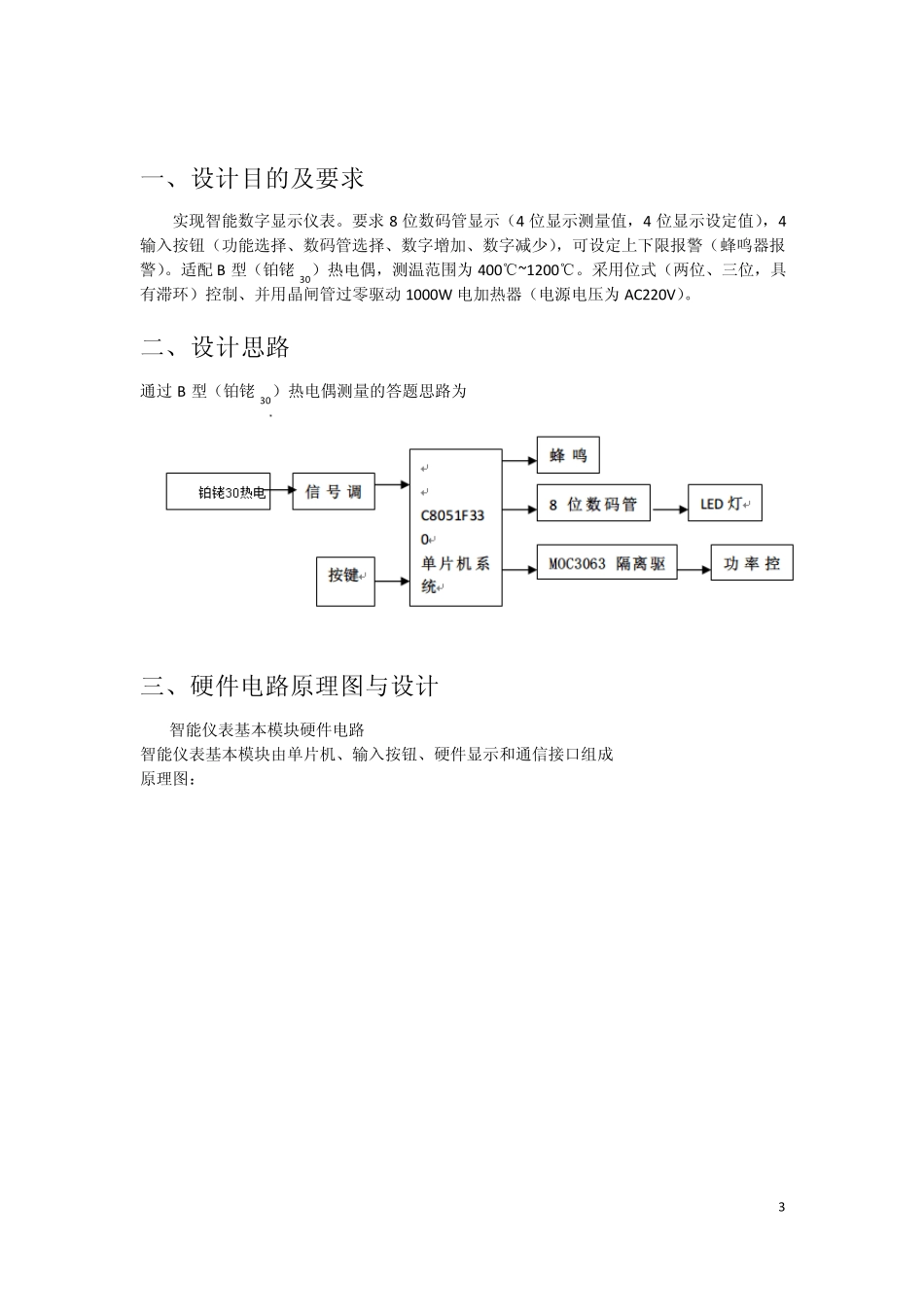

1 课程名称： 智能仪器设计课程设计 实验项目： _设计智能仪表______ 专业班级： 学号： 学生姓名： 指导教师： 2012 年 1 月 12 日 2 目 录 一、设计目的及要求....................................3 二、设计思路..........................................3 三、硬件电路原理图与设计..............................3 3.1智能仪表基本模块硬件电路..........................................3 3.2智能仪表基本模块的功能............................................8 四、测温模块设计......................................9 4.1热电偶............................................................9 4.2 热电偶信号调理电路...............................................10 五、驱动双向晶闸管设计................................10 六、软件设计..........................................11 6.1主程序...........................................................11 6.2子程序...........................................................12 七、总结.............................................16 3 一、设计目的及要求 实现智能数字显示仪表。要求8 位数码管显示（4 位显示测量值，4 位显示设定值），4输入按钮（功能选择、数码管选择、数字增加、数字减少），可设定上下限报警（蜂鸣器报警）。适配B 型（铂铑30）热电偶，测温范围为400℃~1200℃。采用位式（两位、三位，具有滞环）控制、并用晶闸管过零驱动 1000W 电加热器（电源电压为AC220V）。 二、设计思路 通过 B 型（铂铑30）热电偶测量的答题思路为 三、硬件电路原理图与设计 3.1智能仪表基本模块硬件电路 智能仪表基本模块由单片机、输入按钮、硬件显示和通信接口组成 原理图： 4 +5 VG13RCK12SER14SRCLR10SRCK11QA15QB1QC2QD3QE4QF5QG6QH7QH19Uy1SN74HC595G13RCK12SER14SRCLR10SRCK11QA15QB1QC2QD3QE4QF5QG6QH7QH19Uy2SN74HC595dataRCKSRCK+5V....a11b7c4d2e1f10g5h3L1 2LM9R M8R6SM 2....a11b7c4d2e1f10g5h3L1 2LM9R M8R6SM 1n1n2n3n4n5n6n7n8.bcdefghabcdefghan5n6n7n8n1n2n3n4AN 2AN 3AN 4AN 1R z15 1 01234JLE D1234Jk ey 1123J5 95 1510Ω x 4....510Ω x 8 (1)最小系统板电路 5 (2)电源电路 6 (3)按键电路 (4)扬声器电路 （5）数码管电路 7 (6)信号调理电路 8 (...
