智能光通信技术业务交叉连接配置

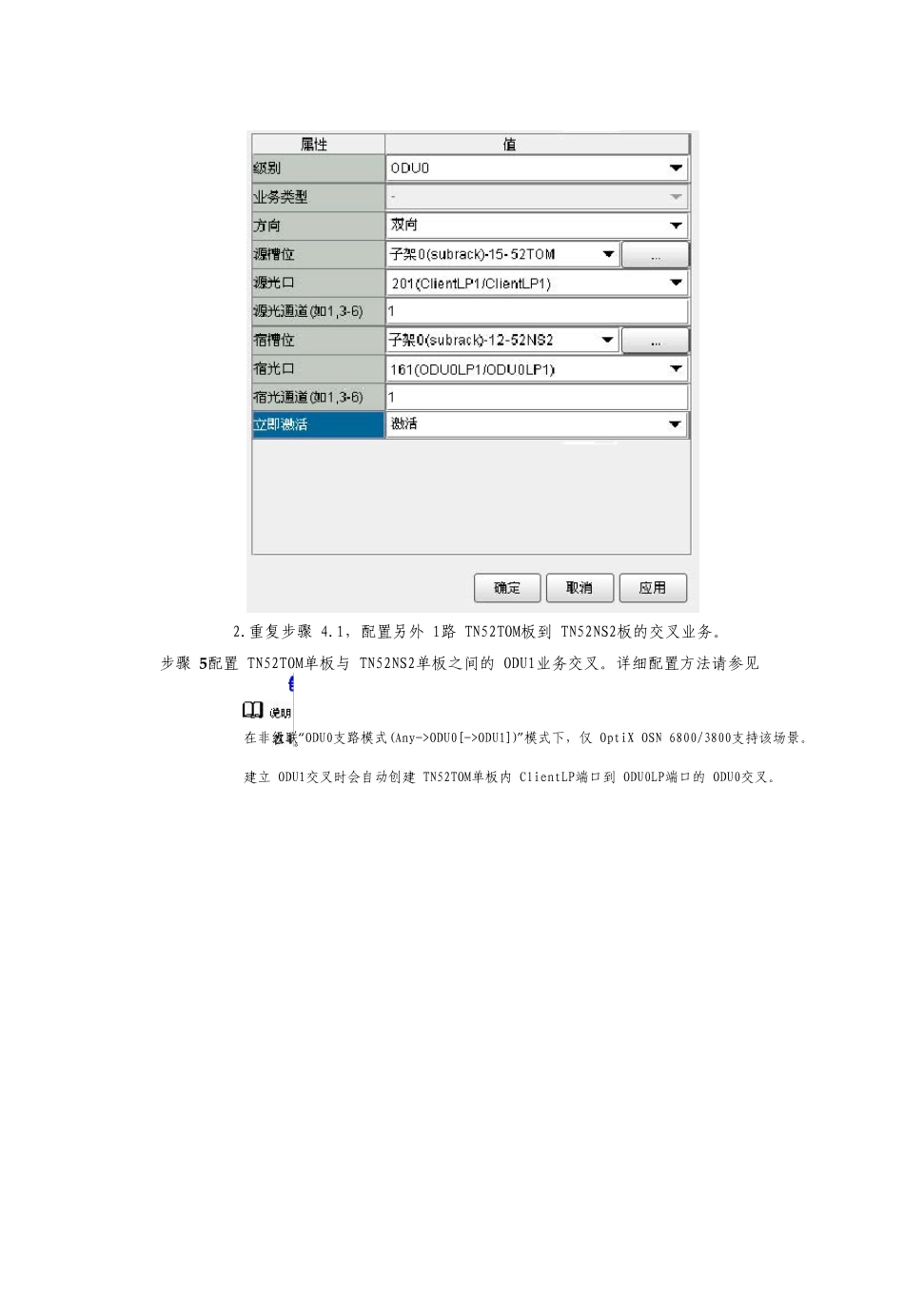

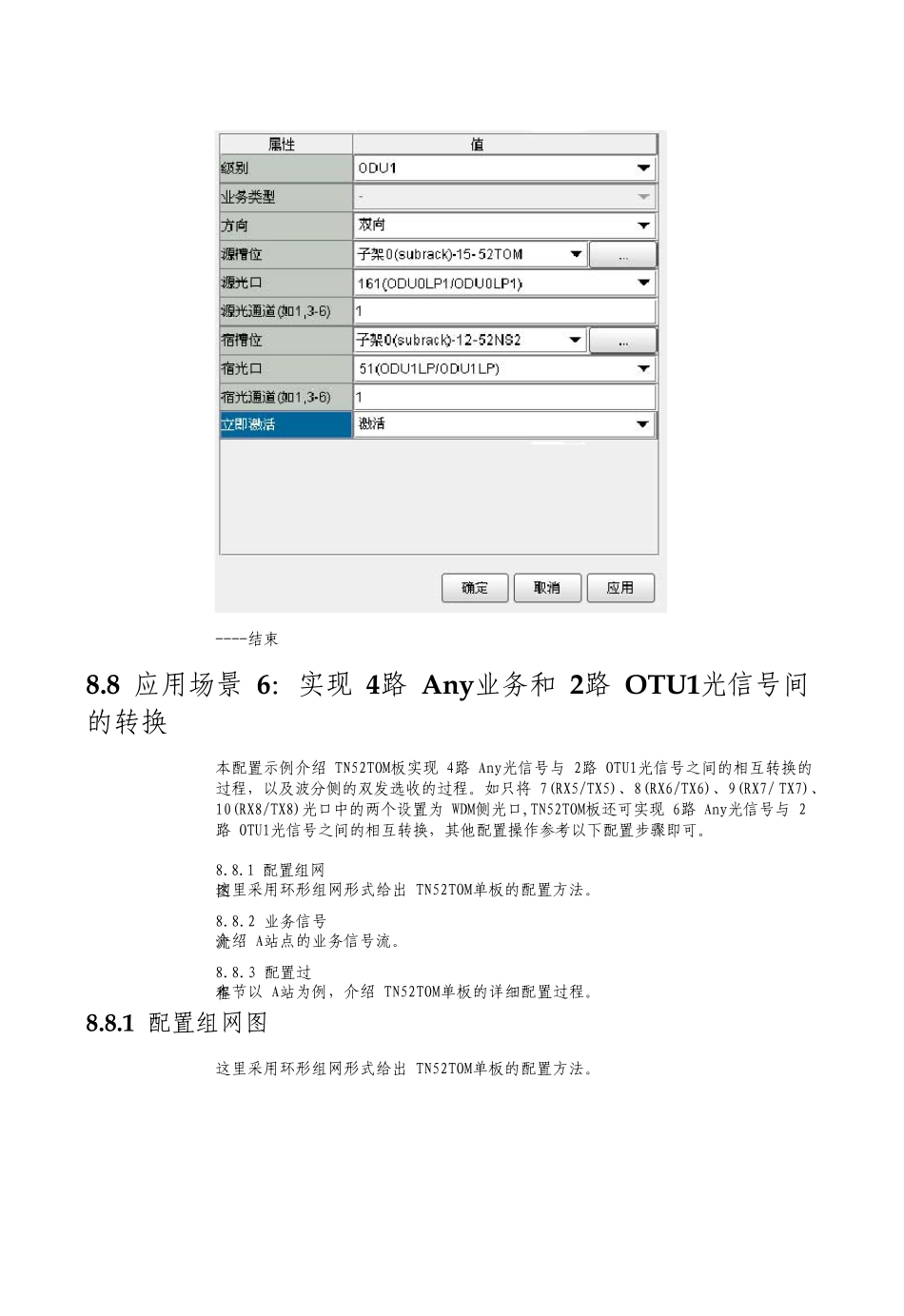

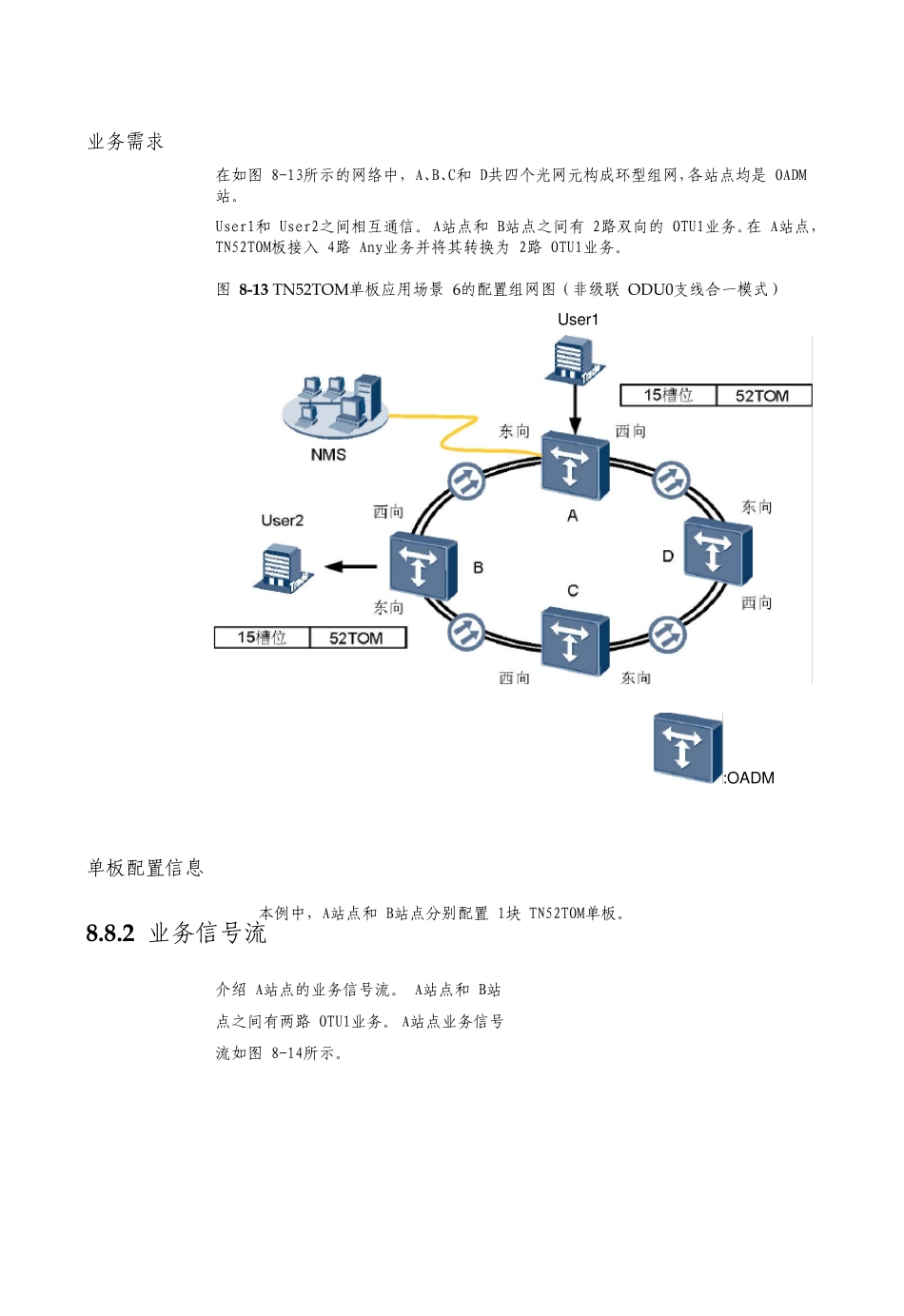

2.重复步骤 4.1，配置另外 1路 TN52TOM板到 TN52NS2板的交叉业务。 步骤 5配置 TN52TOM单板与 TN52NS2单板之间的 ODU1业务交叉。详细配置方法请参见 。 在非级联“ODU0支路模式(Any->ODU0[->ODU1])”模式下，仅 OptiX OSN 6800/3800支持该场景。建立 ODU1交叉时会自动创建 TN52TOM单板内 ClientLP端口到 ODU0LP端口的 ODU0交叉。 ----结束 8.8 应用场景 6：实现 4路 Any业务和 2路 OTU1光信号间的转换 本配置示例介绍 TN52TOM板实现 4路 Any光信号与 2路 OTU1光信号之间的相互转换的过程，以及波分侧的双发选收的过程。如只将 7(RX5/TX5)、8(RX6/TX6)、9(RX7/ TX7)、10(RX8/TX8)光口中的两个设置为 WDM侧光口,TN52TOM板还可实现 6路 Any光信号与 2路 OTU1光信号之间的相互转换，其他配置操作参考以下配置步骤即可。 8.8.1 配置组网图 这里采用环形组网形式给出 TN52TOM单板的配置方法。 8.8.2 业务信号流 介绍 A站点的业务信号流。 8.8.3 配置过程 本节以 A站为例，介绍 TN52TOM单板的详细配置过程。 8.8.1 配置组网图 这里采用环形组网形式给出 TN52TOM单板的配置方法。 业务需求 在如图 8-13所示的网络中， A、B、C和 D共四个光网元构成环型组网，各站点均是 OADM站。 User1和 User2之间相互通信。 A站点和 B站点之间有 2路双向的 OTU1业务。在 A站点，TN52TOM板接入 4路 Any业务并将其转换为 2路 OTU1业务。 图 8-13 TN52TOM单板应用场景 6的配置组网图（非级联 ODU 0支线合一模式） Us er1 :OADM单板配置信息 本例中，A站点和 B站点分别配置 1块 TN52TOM单板。 8.8.2 业务信号流 介绍 A站点的业务信号流。 A站点和 B站点之间有两路 OTU1业务。 A站点业务信号流如图 8-14所示。 OptiX OSN 8800/6800/38008 配置 TN52TOM单板 配置指南 图 8-14 A站点双向业务示意图 ：业务交叉，需要在网管上配置 ：虚拟通道，不需要在网管上配置 8.8.3 配置过程 本节以 A站为例，介绍 TN52TOM单板的详细配置过程。 前提条件 “网元操作员” 及以上的网管用户权限。 工具、仪表和材料 U2000或 Web LCT，推荐使用 U2000 注意事项 每组 ClientLP端口，例如 201（ClientLP1/ClientLP1)-1到 201（ClientLP1/ClientLP1)-4，最大只能接入 1.25Gbit/s速率的业务侧信号。 对于 GE业务，每组 ClientLP口只支持最多 1路信号的接入。 ...
