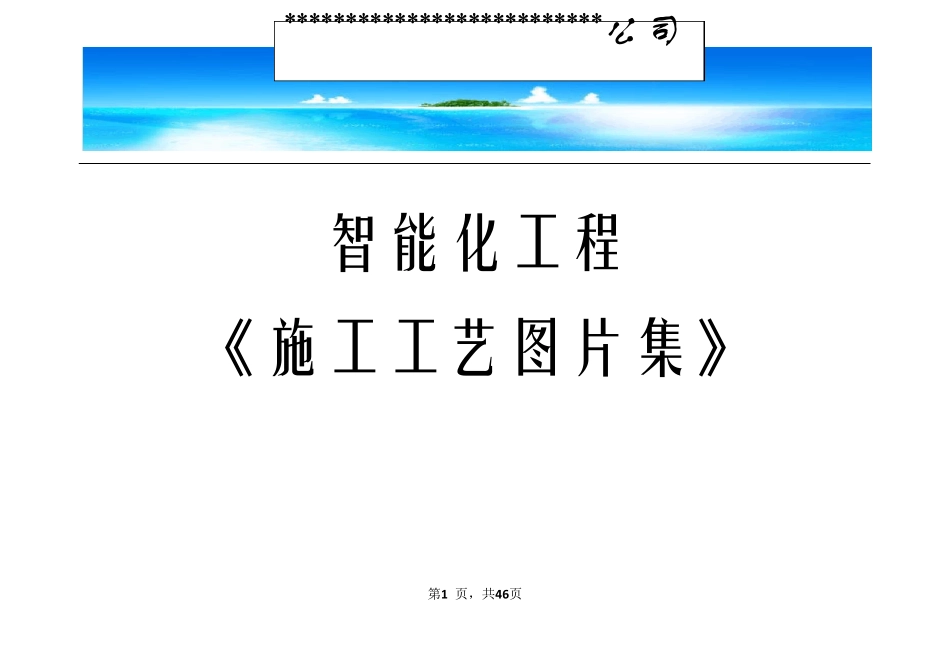

智能化工程施工工艺图片讲解

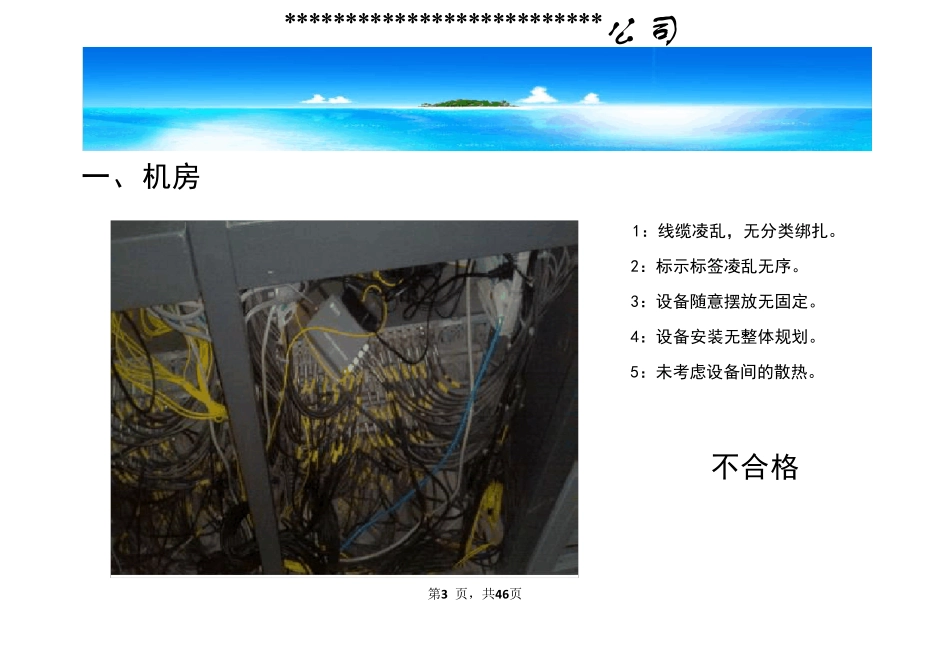

第1 页，共46页 **************************公司 智能化工程 《施工工艺图片集》 第2 页，共46页 **************************公司 目录 一、 机房 二、设备间 三、终端设备 四、管，线，槽 五、桥架 六、仓库管理 第3 页，共46页 **************************公司 不合格 一、 机房 1：线缆凌乱，无分类绑扎。 2：标示标签凌乱无序。 3：设备随意摆放无固定。 4：设备安装无整体规划。 5：未考虑设备间的散热。 第4 页，共46页 **************************公司 不合格 一、 机房 1：线缆凌乱，无分类绑扎。 2：标示标签凌乱无序。 3：设备随意摆放无固定。 4：设备安装无整体规划。 5：未考虑设备间的散热。 第5 页，共46页 **************************公司 不合格 一、 机房 1：设备无受力支撑点。 2：无标示标签。 3：设备堆叠，未采用机架安装。 4：灰尘太多，未保护及时清洁。 5：未考虑设备间的散热。 第6 页，共46页 **************************公司 合格 一、 机房 1：线缆绑扎规范，打孔固定受力。 2：设备分层安装，整洁散热。 3：标示标签整齐可辨。 第7 页，共46页 **************************公司 合格 一、 机房 1：线缆绑扎规范。 2：线缆标签标识清晰可辨。 3：设备分层安装，整洁散热，设备规划统一。 第8 页，共46页 **************************公司 合格 一、 机房 1：线缆绑扎规范，打孔固定受力。 2：机架式分类安装，规范整洁。 3：统计规划，提前预留后期安装位置。 第9 页，共46页 **************************公司 合格 一、 机房 1：线缆绑扎规范，打孔固定受力。 2：设备摆放统计，横平竖直。 3：线缆之间距离留放均匀合理。 第10 页，共46页 **************************公司 合格 一、 机房 1：线缆分类绑扎规范，走线方式统 计。 2：设备摆放统计，横平竖直。 3：线缆标示规范统一。 4：各设备独立连接接地，静止串并联接。 第11 页，共46页 **************************公司 合格 一、 机房 1：设备安装横平竖直，无缝隙。 2：机柜牢固、结实、无油漆损伤。 3：设备分类标识，清晰可辨。 第12 页，共46页 **************************公司 合格 一、 机房 1：桥架安装牢固。 2：线缆整理规范。 3：线缆弯曲弧度合理，符合规范。 第13 页，共46页 **************************公司 合格 一、 机...
