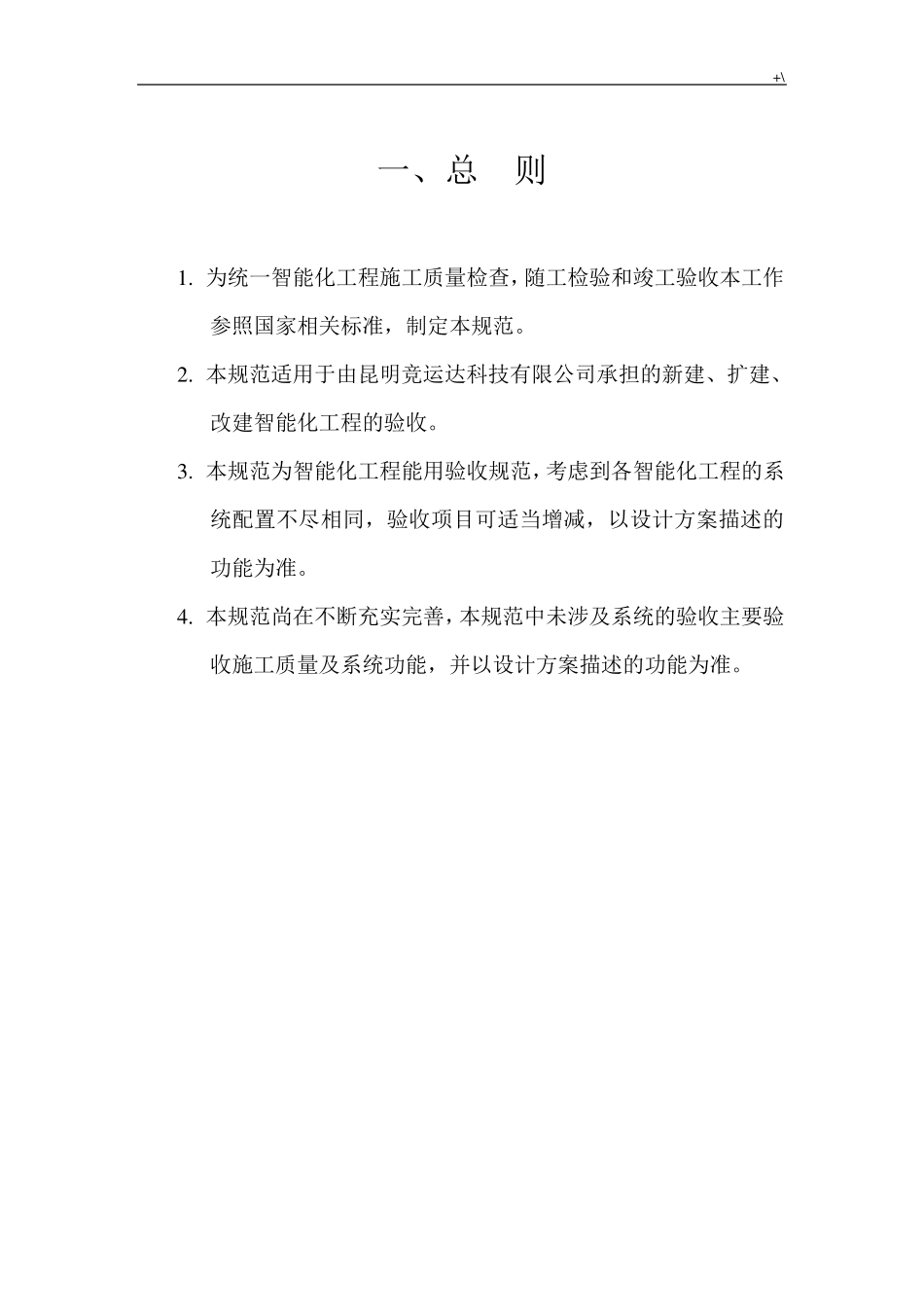

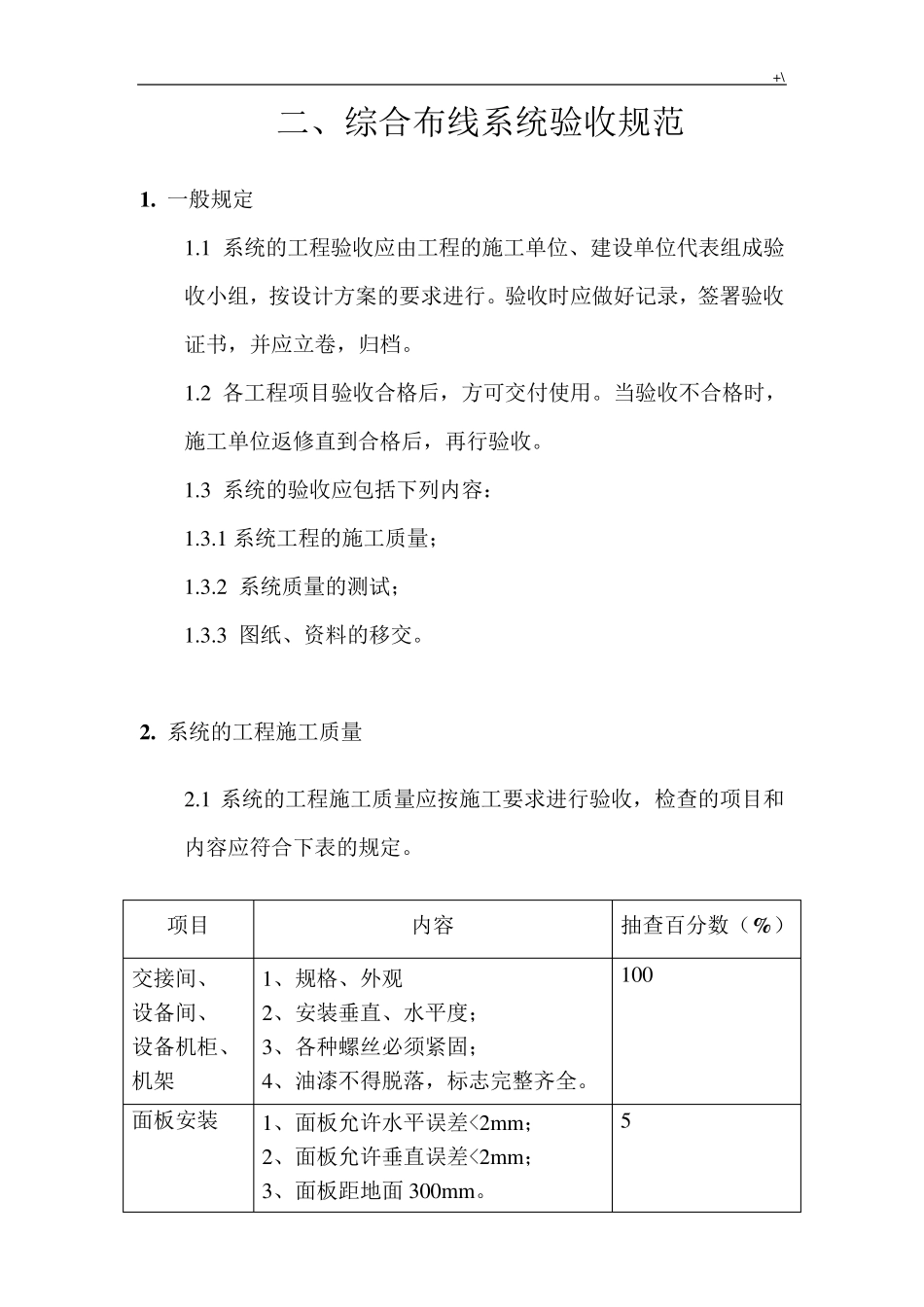

+\ 一、总 则 1. 为统一智能化工程施工质量检查,随工检验和竣工验收本工作参照国家相关标准,制定本规范。 2. 本规范适用于由昆明竞运达科技有限公司承担的新建、扩建、改建智能化工程的验收。 3. 本规范为智能化工程能用验收规范,考虑到各智能化工程的系统配置不尽相同,验收项目可适当增减,以设计方案描述的功能为准。 4. 本规范尚在不断充实完善,本规范中未涉及系统的验收主要验收施工质量及系统功能,并以设计方案描述的功能为准。 +\ 二、综合布线系统验收规范 1 . 一般规定 1.1 系统的工程验收应由工程的施工单位、建设单位代表组成验收小组,按设计方案的要求进行。验收时应做好记录,签署验收证书,并应立卷,归档。 1.2 各工程项目验收合格后,方可交付使用。当验收不合格时,施工单位返修直到合格后,再行验收。 1.3 系统的验收应包括下列内容: 1.3.1 系统工程的施工质量; 1.3.2 系统质量的测试; 1.3.3 图纸、资料的移交。 2 . 系统的工程施工质量 2.1 系统的工程施工质量应按施工要求进行验收,检查的项目和内容应符合下表的规定。 项目 内容 抽查百分数(%) 交接间、 设备间、 设备机柜、 机架 1、规格、外观 2、安装垂直、水平度; 3、各种螺丝必须紧固; 4、油漆不得脱落,标志完整齐全。 100 面板安装 1、面板允许水平误差<2m m ; 2、面板允许垂直误差<2m m ; 3、面板距地面 300m m 。 5 +\ 2.2 建设单位应对隐蔽工程工程随工验收、凡经过检验合格的办理签证,在进行竣工验收时,可不再进行检验。 3. 系统质量测试 3.1 系统的测试应符合下列规定: 项目 内容 抽查百分比(%) 基本链路 电气测试 1、接线图测试。 2、测试长度。 3、基本链路衰减,信道减测试。 4、近揣串音测试。 5 通断测试 线路是否为通路。 100 表 1 信道衰减量 频率(MHZ) 3 类(dB) 5 类(dB) 1.00 4.2 2.5 4.00 7.3 4.5 8.00 10.2 6.3 10.00 11.5 7.0 16.00 14.9 9.2 20.00 _ _ _ _ 10.3 25.00 _ _ _ _ 11.4 31.25 _ _ _ _ 12.8 62.50 _ _ _ _ 18.5 100.00 _ _ _ _ 24.0 +\ 表2 基本链路衰减量 频率(MHZ) 3 类(dB) 5 类(dB) 1.00 4.2 2.5 4.00 7.3 4.5 8.00 10.2 6.3 10.00 11.5 7.0 16.00 14.9 9.2 20.00 ____ 10.3 25.00 ____ 11.4 31.25 ____ 12.8 62.50 ____ ...
