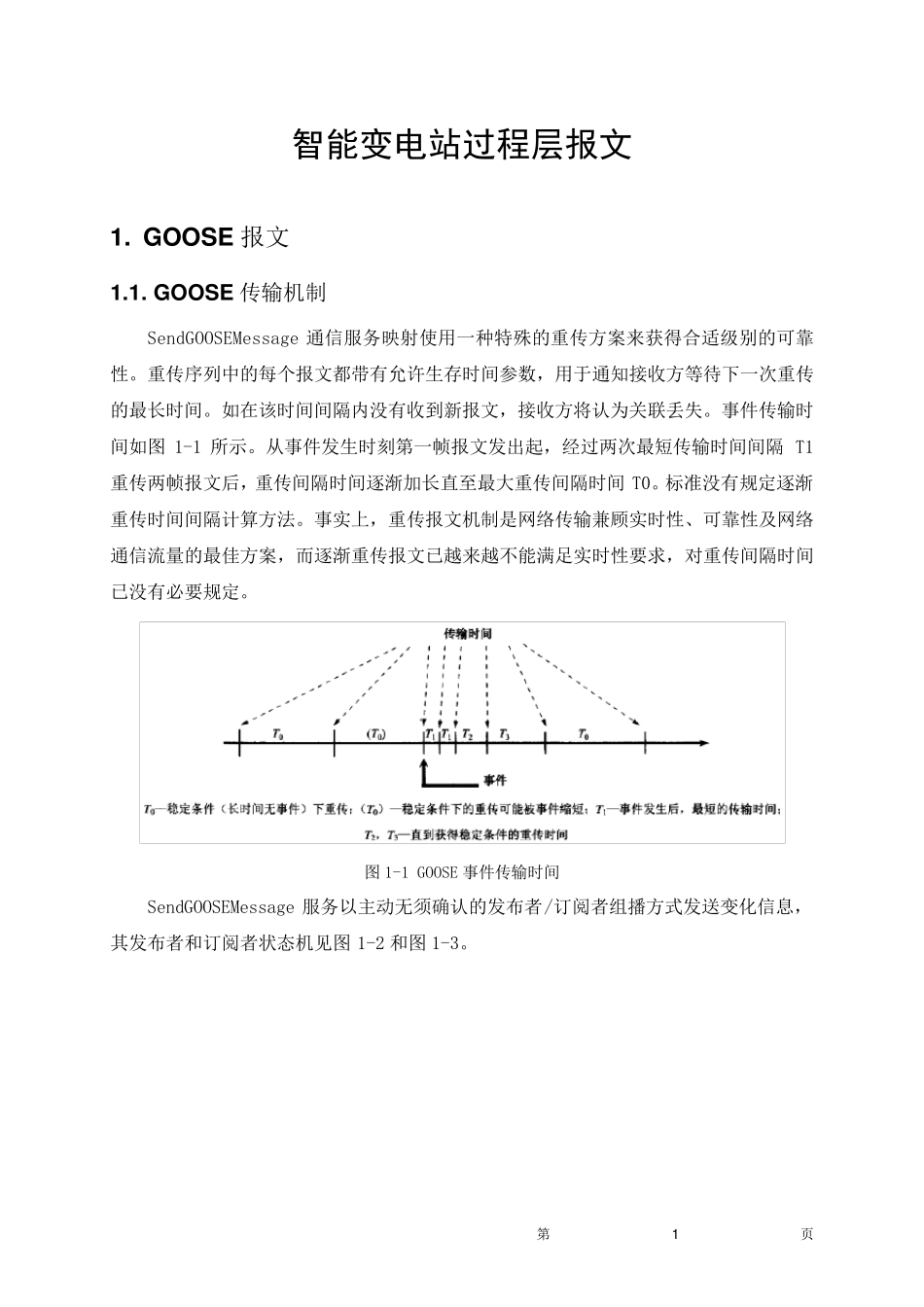

第 1 页 智能变电站过程层报文 1. GOOSE 报文 1.1. GOOSE 传输机制 SendGOOSEMessage 通信服务映射使用一种特殊的重传方案来获得合适级别的可靠性。重传序列中的每个报文都带有允许生存时间参数，用于通知接收方等待下一次重传的最长时间。如在该时间间隔内没有收到新报文，接收方将认为关联丢失。事件传输时间如图1-1 所示。从事件发生时刻第一帧报文发出起，经过两次最短传输时间间隔T1重传两帧报文后，重传间隔时间逐渐加长直至最大重传间隔时间T0。标准没有规定逐渐重传时间间隔计算方法。事实上，重传报文机制是网络传输兼顾实时性、可靠性及网络通信流量的最佳方案，而逐渐重传报文已越来越不能满足实时性要求，对重传间隔时间已没有必要规定。 图1-1 GOOSE 事件传输时间 SendGOOSEMessage 服务以主动无须确认的发布者/订阅者组播方式发送变化信息，其发布者和订阅者状态机见图1-2 和图1-3。 第 2 页 图1-2 GOOSE 服务发布者状态机 1) GoEna=True（GOOSE 使能），发布者发送数据集当前数据，事件计数器置1（StNum=1），报文计数器置1（SqNum=1）。 2) 发送数据，SqNum=0，发布者启动根据允许生存时间确定的重发计时器，重发计时器计时时间比允许生存时间短（通常为一半）。 3) 重发计时器到时触发GOOSE报文重发，SqNum加 1。 4) 重发后，开始下一个重发间隔，启动重发计时器。重发间隔计算方法和重发之间的最大允许时间都由发布者确定。最大允许时间应小于 60 秒。 5) 当数据集成员数据发生变化时，发布者发送数据，StNum 加 1，SqNum=0。 6) GoEna=False，所有的 GOOSE 变位和重发报文均停止发送。 图1-3 GOOSE 服务订阅者状态机 1) 订阅者收到 GOOSE 报文，启动允许生存时间定时器。 2) 允许生存时间定时器到时溢出。 3) 收到有效 GOOSE 变位报文或重发报文，重启允许生存时间定时器。 图1-4~8 以某距离保护 A 相跳闸为例演示了保护跳闸信号从动作到返回过程中SendGOOSEMessage服务的报文时序。 不存在 有效 关联中断 1 ） 2 ） 3 ） 1 ） 不存在 发送数据 重发等待 重发 1 ） 2 ） 3 ） 4 ） 5 ） 6 ） 第 3 页 图1-4 保护动作前数据重发 保护动作前，SendGOOSEMessage 服务以最大重传时间间隔T0（图中为1024ms）重传报文，让接收方能检测到关联的存在，报文数据信息全部是0，即保护不动作。重传报文时，事件计数器不变 StNum，报文计...
