智能工厂数据采集与监视控制技术要求

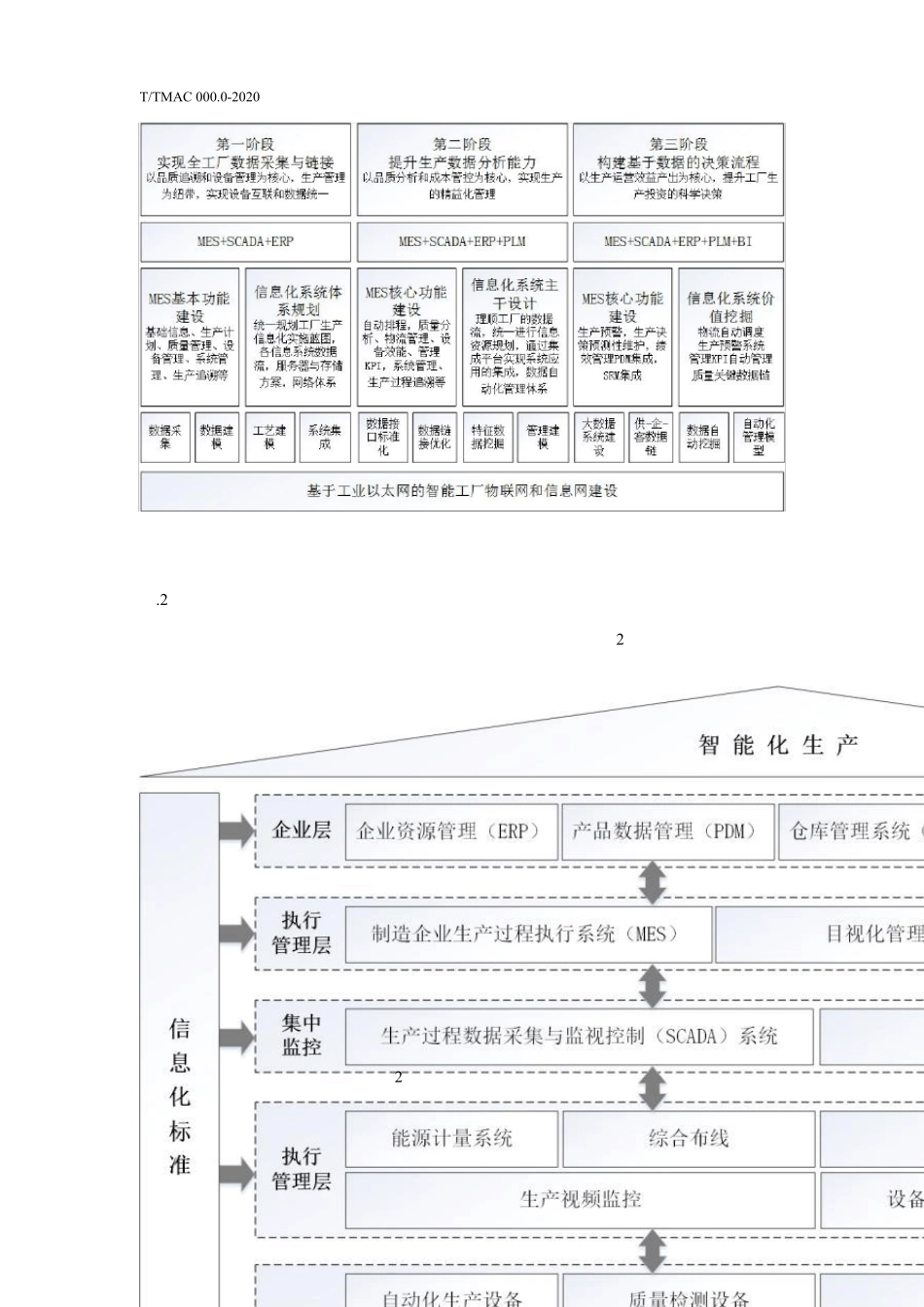

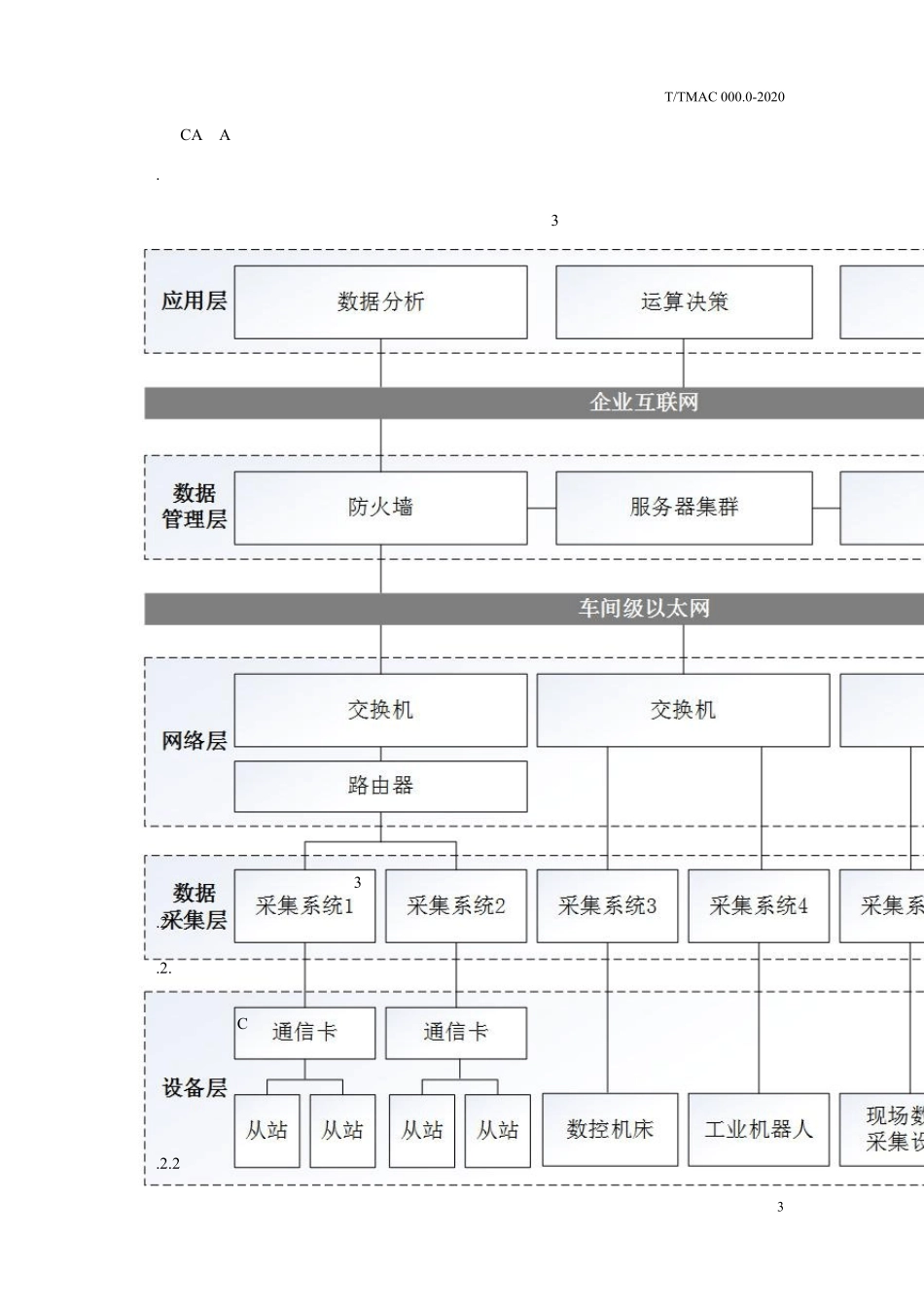

T/TMAC 000.0-20201智能工厂数据采集与监视控制技术要求1范围本标准规定了智能工厂数据采集与监视控制的术语和定义、SCADA 在智能工厂中的应用规划、SCADA 体系架构、SCADA 平台搭建要求、SCADA 数据交换要求、数据采集及整合要求、SCADA 系统功能要求等内容。本标准适用于制造领域的企业在数据采集与监视控制方面的智能化建设需求，并且可以创建新的业务模式。2术语和定义下列术语和定义适用于本文件。2.1数据采集与监视控制supervisory control and data acquisition数据采集与监视控制英文简称为 SCADA，是综合利用计算机技术、控制技术、通信与网络技术，完成对测控点分散的各种设备或过程的实时数据采集，通过本地或远程的自动控制，实现生产过程的全面实时监控，并为安全生产、调度、管理、优化和故障诊断提供必要和完整的数据及手段。2.2智能工厂intelligent factory通过系统集成、数据互通、人机交互、柔性制造，以及信息分析优化等手段，实现从产品设计到销售，从设备控制到企业资源管理所有环节的数字化、自动化和智能化的制造工厂。3 SCADA在智能工厂中的应用规划3.1 分阶段总体规划数据采集与监视控制系统在智能工厂中的分阶段总体规划见图 1。T/TMAC 000.0-20202图 1 分阶段总体规划图3.2 信息化总体规划数据采集与监视控制系统在智能工厂中的信息化总体规划见图 2。图 2信息化总体规划图T/TMAC 000.0-202034 SCADA体系架构4.1 架构组成智能工厂数据采集与监视控制系统体系架构组成如图 3 所示。图 3数据采集与监视控制系统架构4.2 设备层4.2.1 设备层应包括：a)数控机床；b)PLC；c)分布式 IO设备；d)工业机器人；e)音视频设备；f)传感器等。4.2.2设备利用工业现场总线、 以太网等接口组网， 通过数据采集卡、 通信卡等设备与T/TMAC 000.0-20204数据采集层进行数据交换。4.3 数据采集层4.3.1 数据采集层为软件层，应包括：a)数据采集；b)数据处理；c)网络通信等。4.3.2数据采集系统基于组态软件、高级语言编程等手段，利用工业现场总线连接到底层硬件设备， 并将硬件设备的信息采集到系统中。4.3.3 数据处理模块将采集到的数据以一定规则处理，并打包成一定格式的字符串，通过网络通信模块发送到服务器。4.3.4在数据采集模块及网络通信模块中，具有参数设定模块，用于设定连接到的硬件设备及服务器参数。4.4网络交互层4.4.1网络交互层应包括：a)以太网口；b)交换机；c)路由器；d)无线网络；e)...
