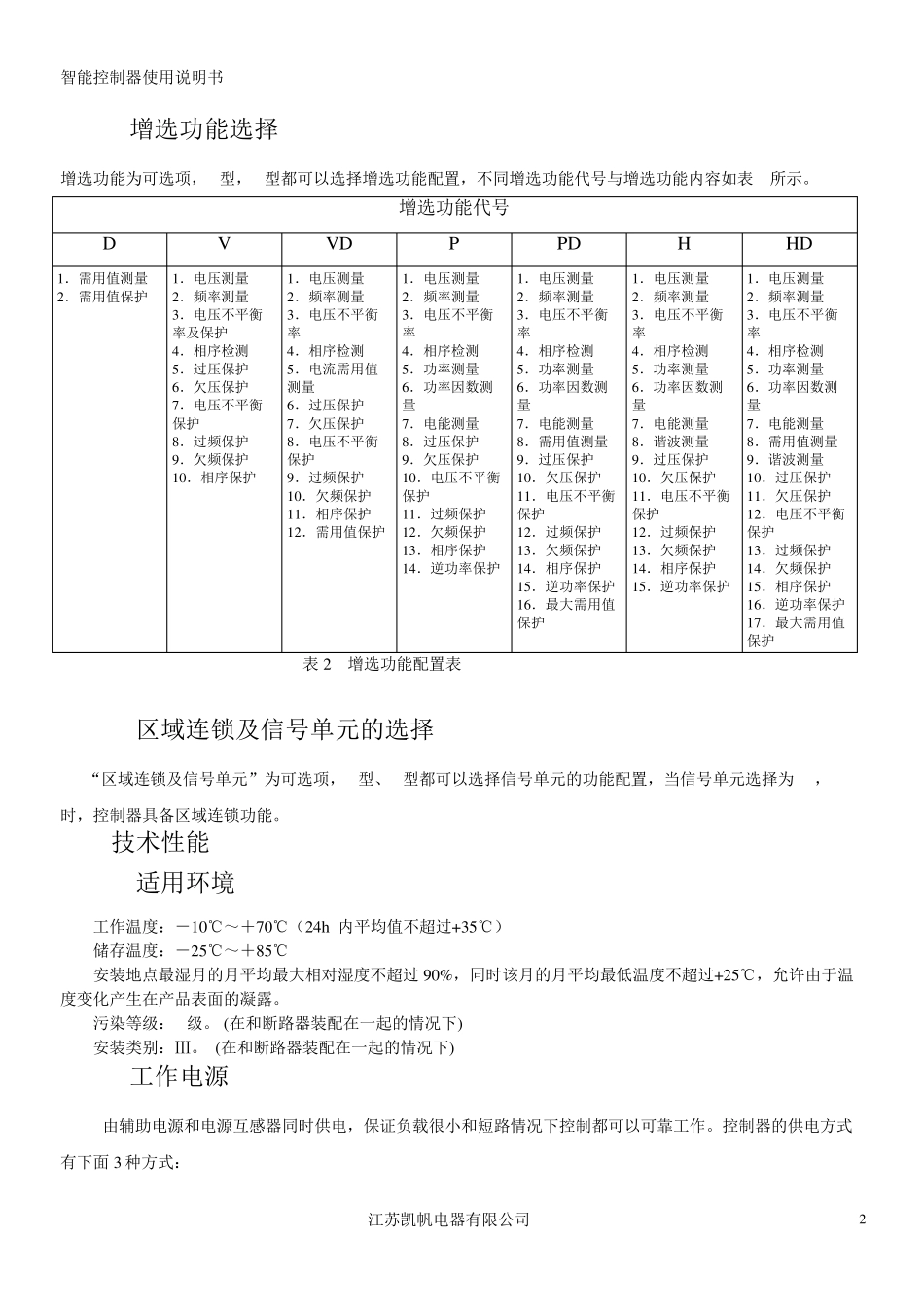

智能控制器使用说明书 江苏凯帆电器有限公司 一 概述 智能控制器是框架式空气断路器的核心部件，适用于50~60Hz 电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害；通过负载监控，需量保护，区域连锁等功能实现电网的合理运行。同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量；故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录；当电力网络进行通讯组网时，智能控制器可用为电力自动化网络的远程终端实现遥测，遥信，遥控，遥调等，智能控制器支持多种协议以适用不同的组网要求。 二基本功能 对于M型无任何可选功能（加*的项目）时其功能配置为基本功能，如表 1所示： 保护功能 测量功能 维护功能 人机界面  负载监控（电流方式一）  多曲线长延时保护。  多曲线短延时反时限保护  短延时定时限保护  瞬时保护  MCR 及 HSISC 保护  N 相保护  电流不平衡（断相）保护  接地保护（缺省为 T型）  接地报警  中性相保护  四相电流及接地电流测量  热容量  八次故障记录  八次报警记录  八次变位记录  电流历史峰值  触头当量  操作次数  时钟功能  自诊断  中文图形液晶显示  LED 状态指示  键盘操作 表 1 基本功能配置 2.1.3 通讯功能 通讯功能为可选项，对于M 型没有通讯功能，对于H 型通讯协议可根据需要选择为 Modbus,Profibus-DP,Device net. 智能控制器使用说明书 江苏凯帆电器有限公司 2 2.1.4增选功能选择 增选功能为可选项，M型，H型都可以选择增选功能配置，不同增选功能代号与增选功能内容如表2所示。 增选功能代号 D V VD P PD H HD 1．需用值测量 2．需用值保护 1．电压测量 2．频率测量 3．电压不平衡率及保护 4．相序检测 5．过压保护 6．欠压保护 7．电压不平衡保护 8．过频保护 9．欠频保护 10．相序保护 1．电压测量 2．频率测量 3．电压不平衡率 4．相序检测 5．电流需用值测量 6．过压保护 7．欠压保护 8．电压不平衡保护 9．过频保护 10．欠频保护 11．相序保护 12．需用值保护 1．电压测量 2．频率测量 3．电压不平衡率 4．相序检测 5．功率测量 6．功率因数测量 7．电能测量 8．...
