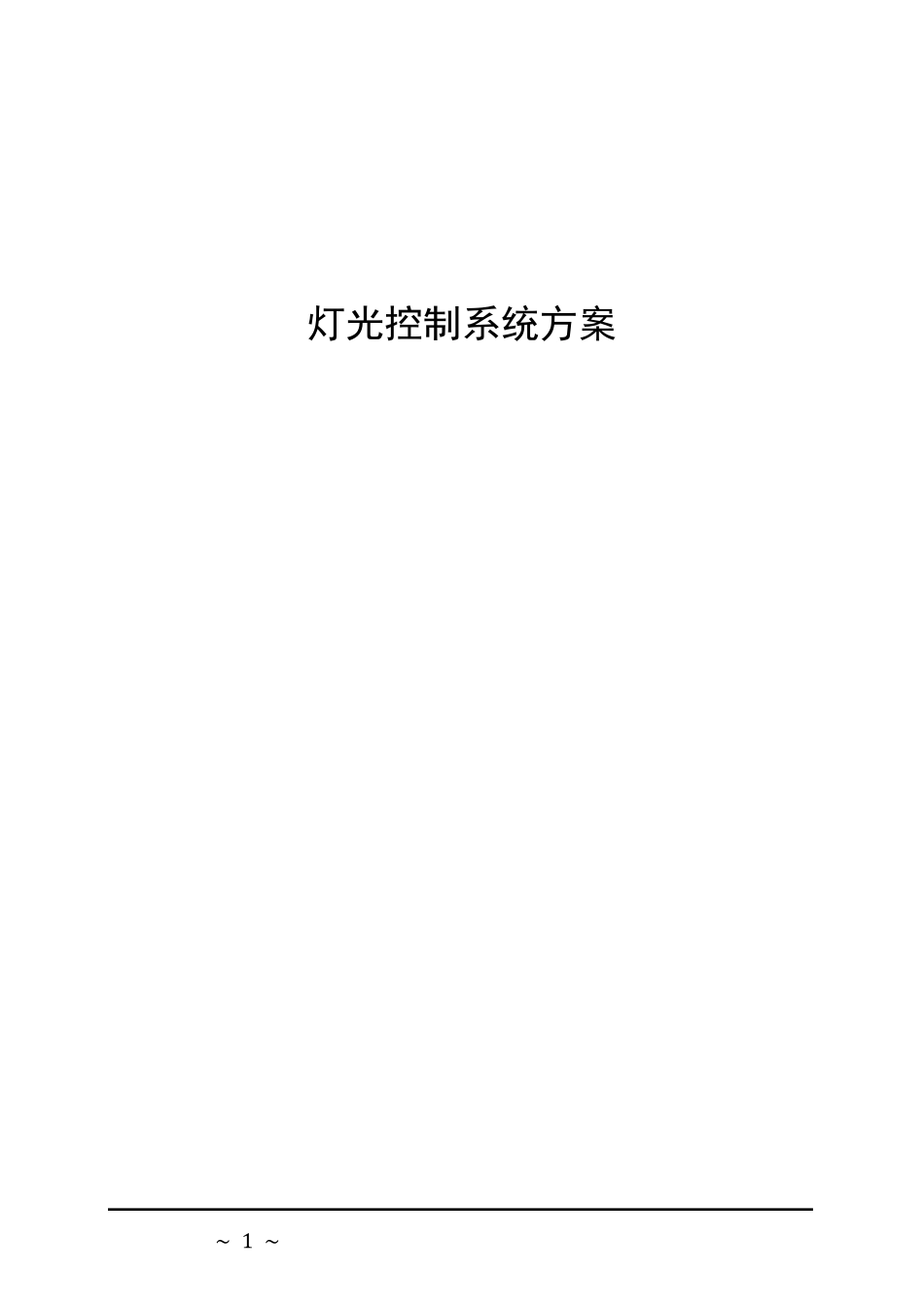

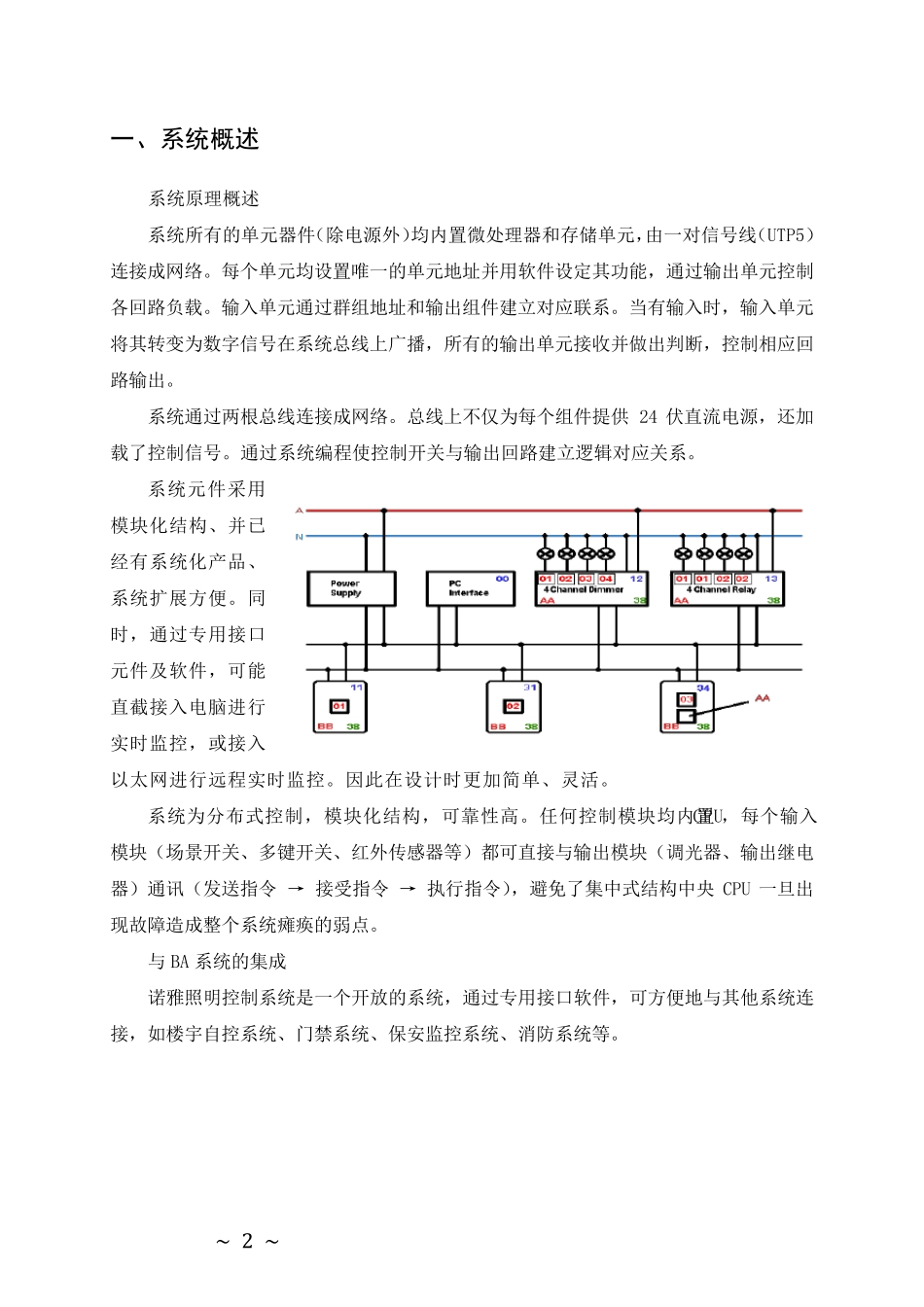

~ 1 ~ 灯光控制系统方案 ~ 2 ~ 一、系统概述 系 统 原 理 概 述 系 统 所 有 的 单 元 器 件（ 除 电 源 外 ）均 内 置 微 处 理 器 和 存 储 单 元 ，由 一 对 信 号 线（ UTP5）连 接 成 网 络 。 每 个 单 元 均 设 置 唯 一 的 单 元 地 址 并 用 软 件 设 定 其 功 能 ， 通 过 输 出 单 元 控 制各 回 路 负 载 。 输 入 单 元 通 过 群 组 地 址 和 输 出 组 件 建 立 对 应 联 系 。 当 有 输 入 时 ， 输 入 单 元将 其 转 变 为 数 字 信 号 在 系 统 总 线 上 广 播 ， 所 有 的 输 出 单 元 接 收 并 做 出 判 断 ， 控 制 相 应 回路 输 出 。 系 统 通 过 两 根 总 线 连 接 成 网 络 。 总 线 上 不 仅 为 每 个 组 件 提 供24 伏 直 流 电 源 ， 还 加载 了 控 制 信 号 。 通 过 系 统 编 程 使 控 制 开 关 与 输 出 回 路 建 立 逻 辑 对 应 关 系 。 系 统 元 件 采 用模 块 化 结 构 、 并 已经 有 系 统 化 产 品 、系 统 扩 展 方 便 。 同时 ， 通 过 专 用 接 口元 件 及 软 件 ， 可能直 截接 入 电 脑进行实时 监控 ， 或接 入以太网 进行远程 实时 监控 。 因此在 设 计时 更加 简单 、 灵活。 系 统 为 分布式控 制 ， 模 块 化 结 构 ， 可靠性高。 任何控 制 模 块 均 内 置CPU， 每 个 输 入模 块 （ 场景开 关 、 多键开 关 、 红外 传感器 等） 都可直 接 与 输 出 模 块 （ 调光器 、 输 出 继电器 ） 通 讯（ 发送指令 → 接 受指令 → 执行指令）， 避免了 集中式结 构 中央 CPU 一 旦出现故障造成 整个 系 统 瘫痪的 弱点。 与 BA 系 统 的 集成 诺雅照明控 制 系 统 是一 个 开 放的 系 统 ， 通 过 专 用 接 口 软 件 ， 可方 便 地 与 其 他系 统 连接 ， 如楼宇自控 系 统 、 门禁系 统 、 保安监控 系 统 、 消防系 统 等。 ~ 3 ~ 中央监控计算机 Netw ork Interface 网络接口 系统结构图 网络接口 MR 网络 BA 系统 中央监控计算机 局域网 ~ 4 ~ 二...
