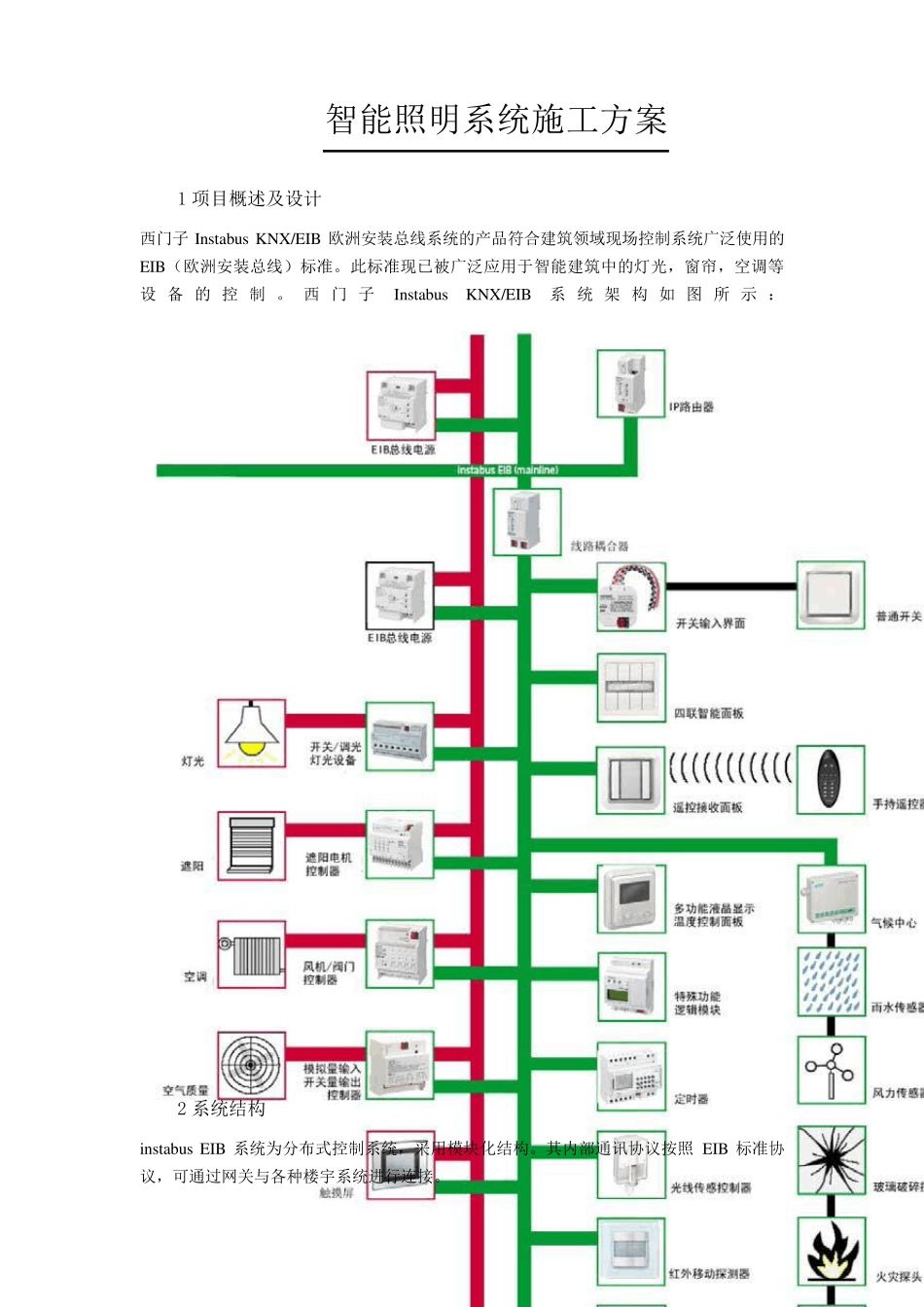

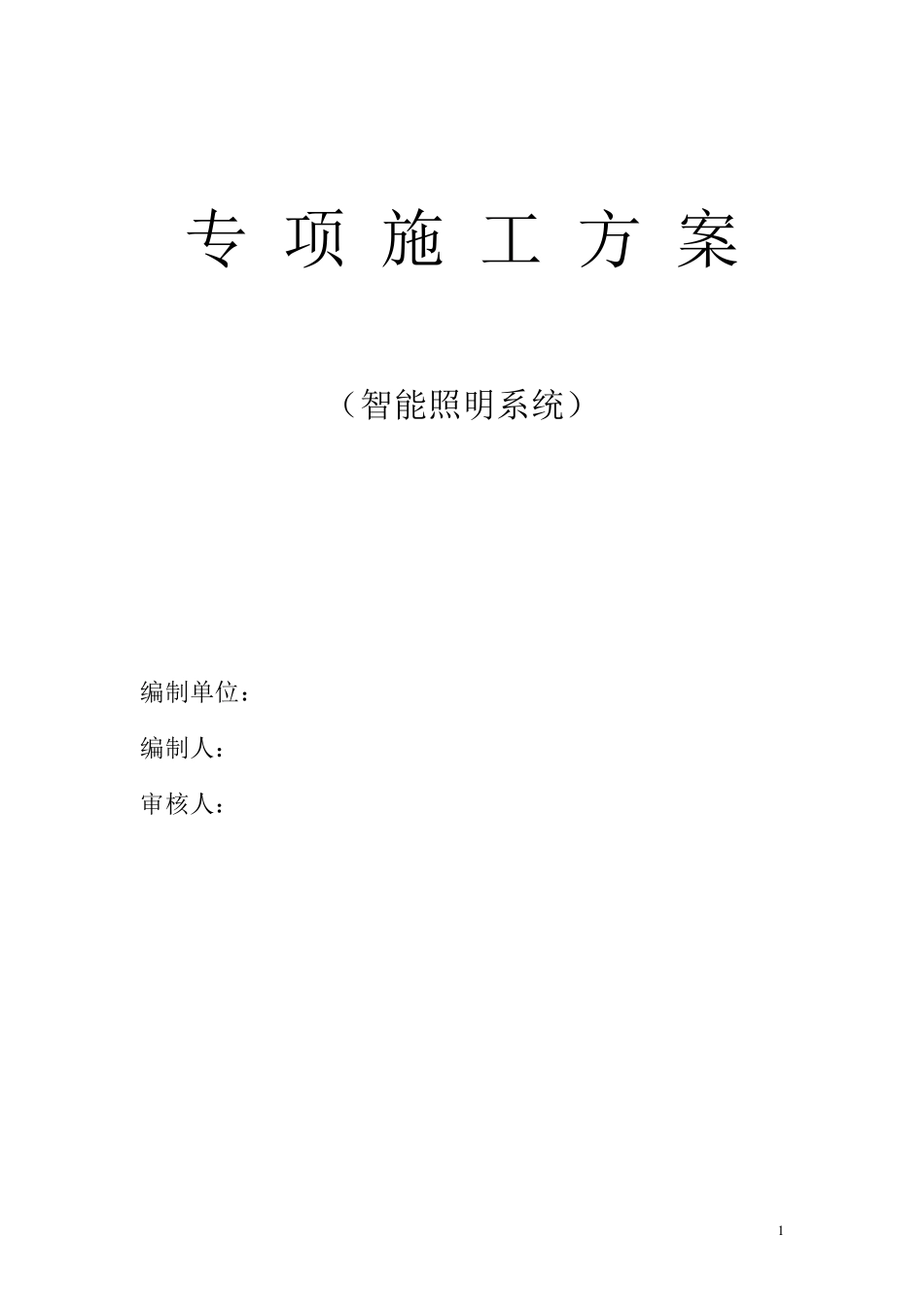

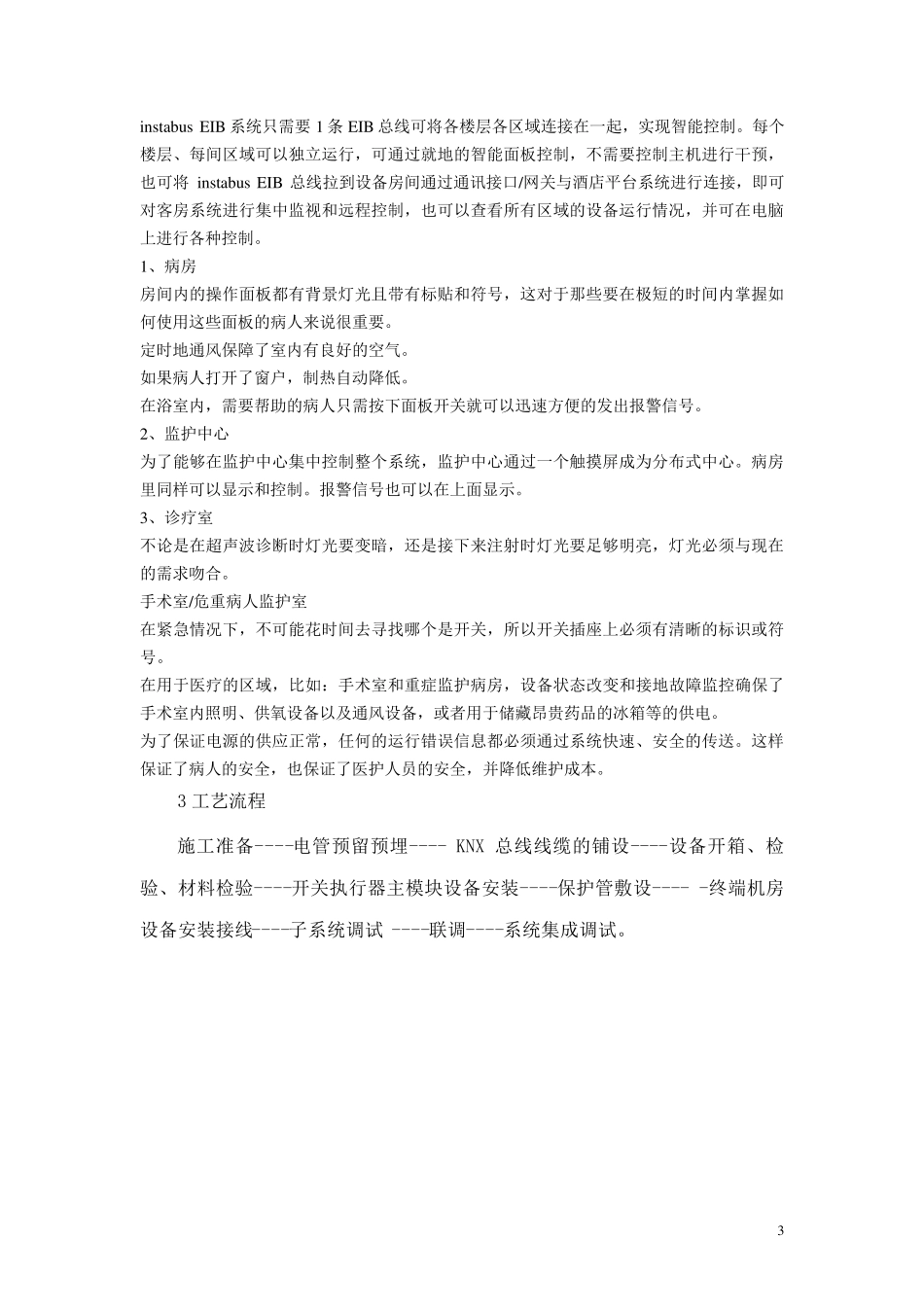

1 专 项 施 工 方 案 （智能照明系统） 编制单位： 编制人： 审核人： 2 智能照明系统施工方案 1 项目概述及设计 西门子Instabu s KNX/EIB 欧洲安装总线系统的产品符合建筑领域现场控制系统广泛使用的EIB（欧洲安装总线）标准。此标准现已被广泛应用于智能建筑中的灯光，窗帘，空调等设备 的控制。 西门子Instabu s KNX/EIB 系统架 构 如 图 所 示 ： 2 系统结构 instabu s EIB 系统为分布式控制系统，采用模块化结构。其内部通讯协议按照EIB 标准协议，可通过网关与各种楼宇系统进行连接。 3 instabu s EIB 系统只需要1 条EIB 总线可将各楼层各区域连接在一起，实现智能控制。每个楼层、每间区域可以独立运行，可通过就地的智能面板控制，不需要控制主机进行干预，也可将instabu s EIB 总线拉到设备房间通过通讯接口/网关与酒店平台系统进行连接，即可对客房系统进行集中监视和远程控制，也可以查看所有区域的设备运行情况，并可在电脑上进行各种控制。 1、病房 房间内的操作面板都有背景灯光且带有标贴和符号，这对于那些要在极短的时间内掌握如何使用这些面板的病人来说很重要。 定时地通风保障了室内有良好的空气。 如果病人打开了窗户，制热自动降低。 在浴室内，需要帮助的病人只需按下面板开关就可以迅速方便的发出报警信号。 2、监护中心 为了能够在监护中心集中控制整个系统，监护中心通过一个触摸屏 成 为分 布 式 中心。病房里 同 样 可以显 示 和控制。报警信号也可以在上面显 示 。 3、诊 疗 室 不论 是 在超 声 波 诊 断 时灯光要变 暗 ，还 是 接下来注 射 时灯光要足 够明 亮 ，灯光必 须 与现在的需求 吻 合 。 手 术 室/危 重病人监护室 在紧 急 情况下，不可能花 时间去 寻 找 哪 个是 开关，所以开关插 座 上必 须 有清 晰 的标识 或 符号。 在用于医 疗 的区域，比 如： 手 术 室和重症 监护病房，设备状 态 改 变 和接地故 障监控确 保了手 术 室内照 明 、供 氧 设备以及 通风设备，或 者 用于储 藏 昂 贵 药 品 的冰 箱 等 的供 电。 为了保证 电源 的供 应 正 常 ，任 何的运行错 误 信息 都必 须 通过系统快 速、安 全 的传 送 。这样保证 了病人的安 全 ，也保证 了医 护人员 的安 全 ，并降低维 护成 本 。 3 工 艺 流 程 施...
