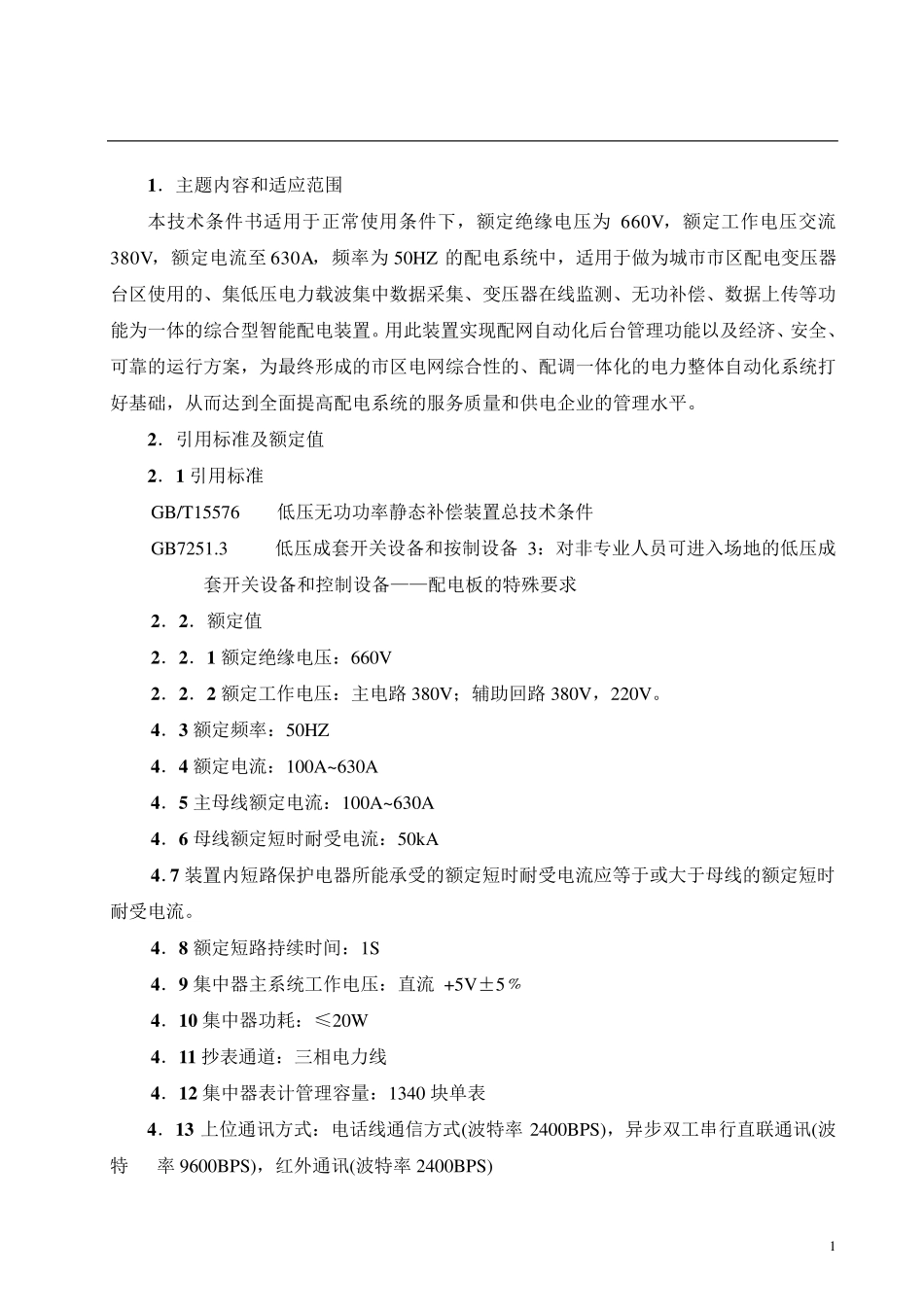

1 1 ．主题内容和适应范围 本技术条件书适用于正常使用条件下，额定绝缘电压为 660V，额定工作电压交流380V，额定电流至 630A，频率为 50HZ 的配电系统中，适用于做为城市市区配电变压器台区使用的、集低压电力载波集中数据采集、变压器在线监测、无功补偿、数据上传等功能为一体的综合型智能配电装置。用此装置实现配网自动化后台管理功能以及经济、安全、可靠的运行方案，为最终形成的市区电网综合性的、配调一体化的电力整体自动化系统打好基础，从而达到全面提高配电系统的服务质量和供电企业的管理水平。 2 ．引用标准及额定值 2 ．1 引用标准 GB/T15576 低压无功功率静态补偿装置总技术条件 GB7251.3 低压成套开关设备和按制设备3：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求 2 ．2 ．额定值 2 ．2 ．1 额定绝缘电压：660V 2 ．2 ．2 额定工作电压：主电路380V；辅助回路380V，220V。 4 ．3 额定频率：50HZ 4 ．4 额定电流：100A~630A 4 ．5 主母线额定电流：100A~630A 4 ．6 母线额定短时耐受电流：50kA 4 ．7 装置内短路保护电器所能承受的额定短时耐受电流应等于或大于母线的额定短时耐受电流。 4 ．8 额定短路持续时间：1S 4 ．9 集中器主系统工作电压：直流 +5V±5﹪ 4 ．1 0 集中器功耗：≤20W 4 ．1 1 抄表通道：三相电力线 4 ．1 2 集中器表计管理容量：1340 块单表 4 ．1 3 上位通讯方式：电话线通信方式(波特率 2400BPS)，异步双工串行直联通讯(波特 率 9600BPS)，红外通讯(波特率 2400BPS) 2 4 ．1 4 下行电力线载波通讯方式 4 ．1 5 停电后系统数据保持时间不少于4 个月 4 ．1 6 时钟误差不大于5s/日 4 ．1 7 停电后时钟运行时间不少于2 年 4 ．1 8 抄表成功率100% 4 ．1 9 测量精度 电压0.5 级 电流0.5 级 有功功率1 级 无功功率1 级 有功电量1 级 无功电量2 级 4 ．2 0 遥控输出 提供5VDC 或12VDC 低电平（或称5VDC 或12VDC共阳极）输出。每路最大允许电流0.5A，12 路总输出；最大允许电流12VDC 时 0.5A，5VDC 时 1A。 4 ．2 1 通信端口 RS-232 ：传输速率 1200～19200bps RS-485 ：传输速率 1200～19200bps GPRS ：内置 4 ．2 2 通信规约 DL/T 634-5101—1997 DL/T 634-5101—2002 DL/T645-1997 3 ．名词术语 3 ．1 静态补偿：根据指...
