曲线滚轮(又名螺栓轴承)

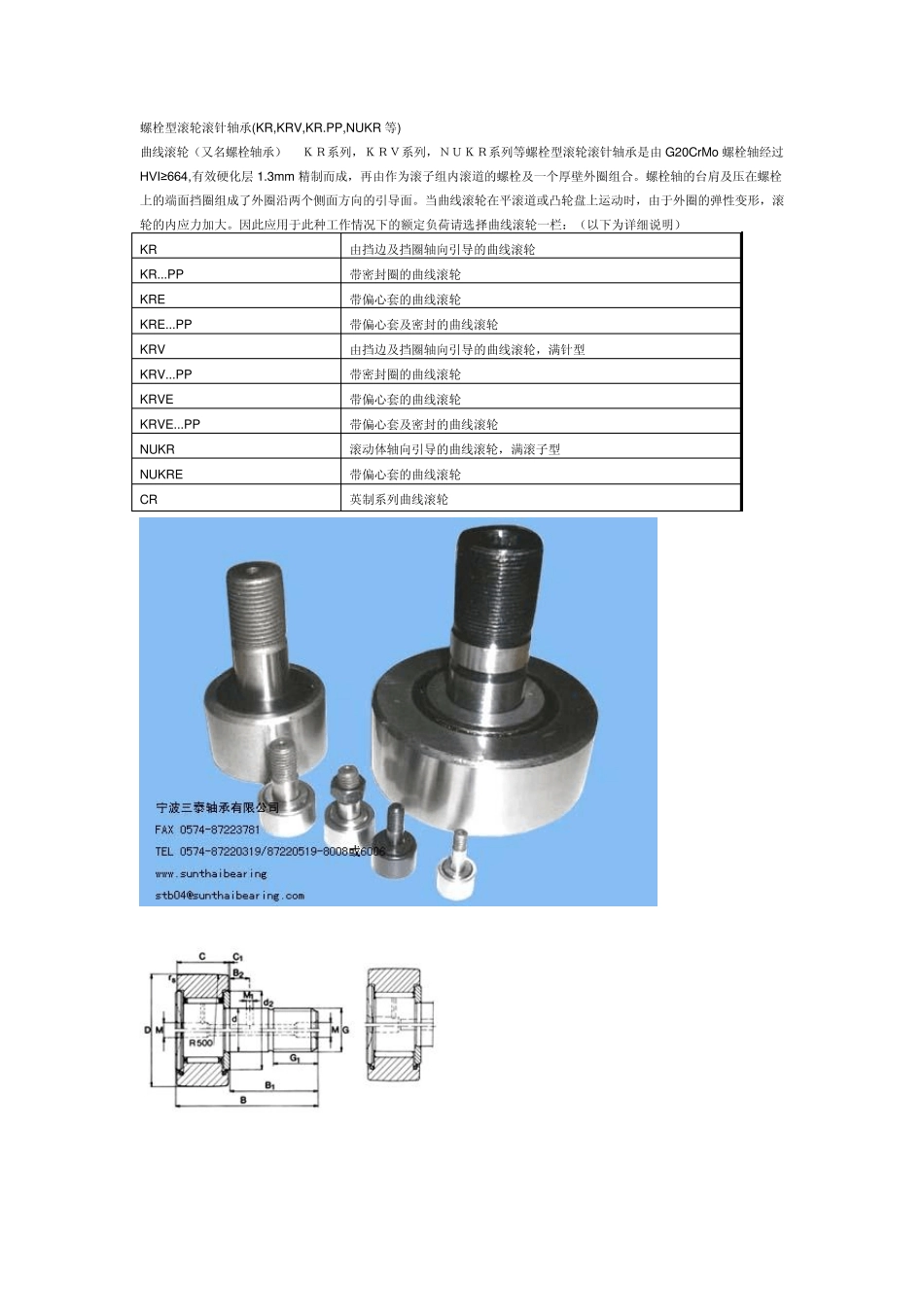

曲线滚轮(又名螺栓轴承)_第1页
1/6

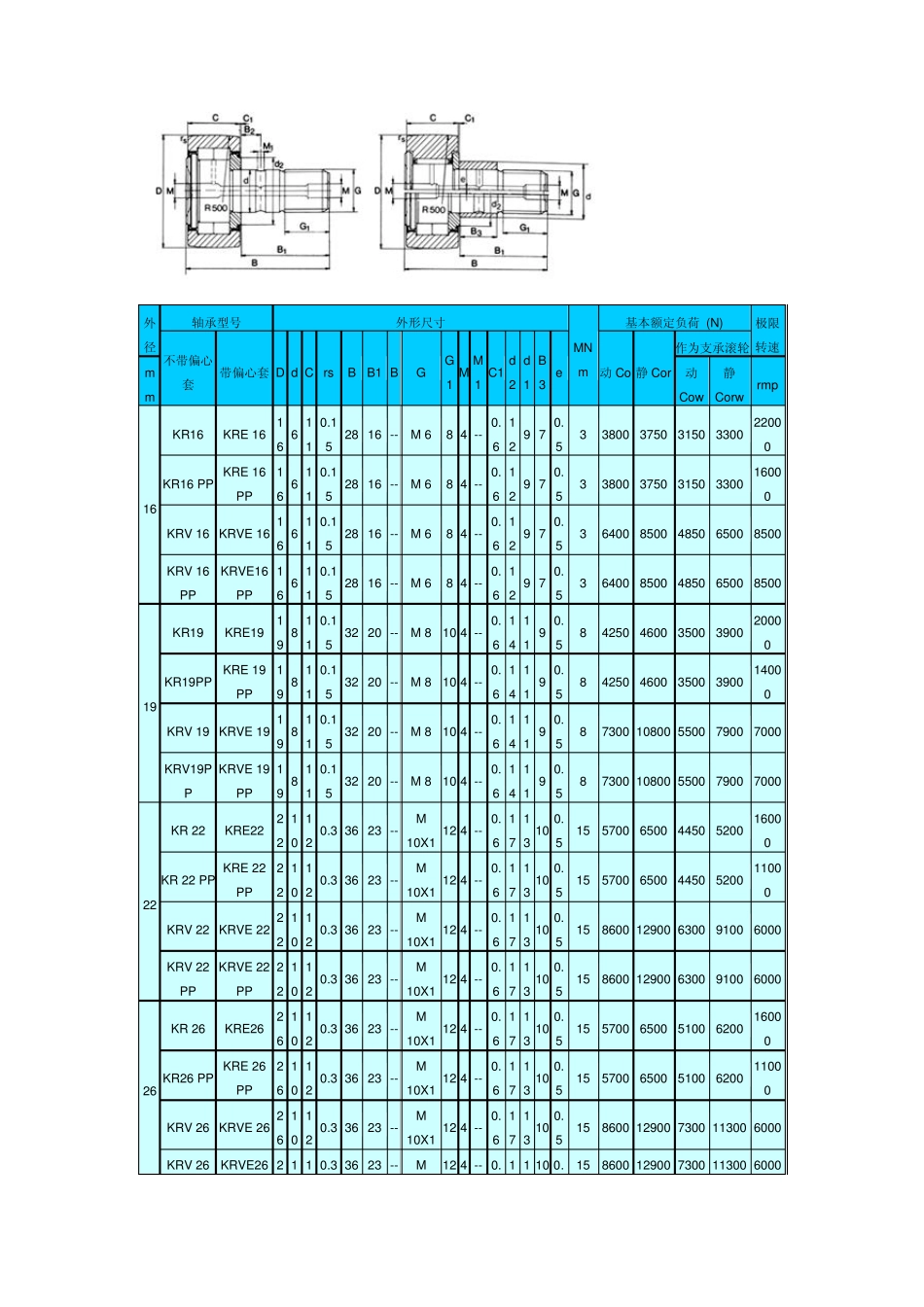

曲线滚轮(又名螺栓轴承)_第2页
2/6

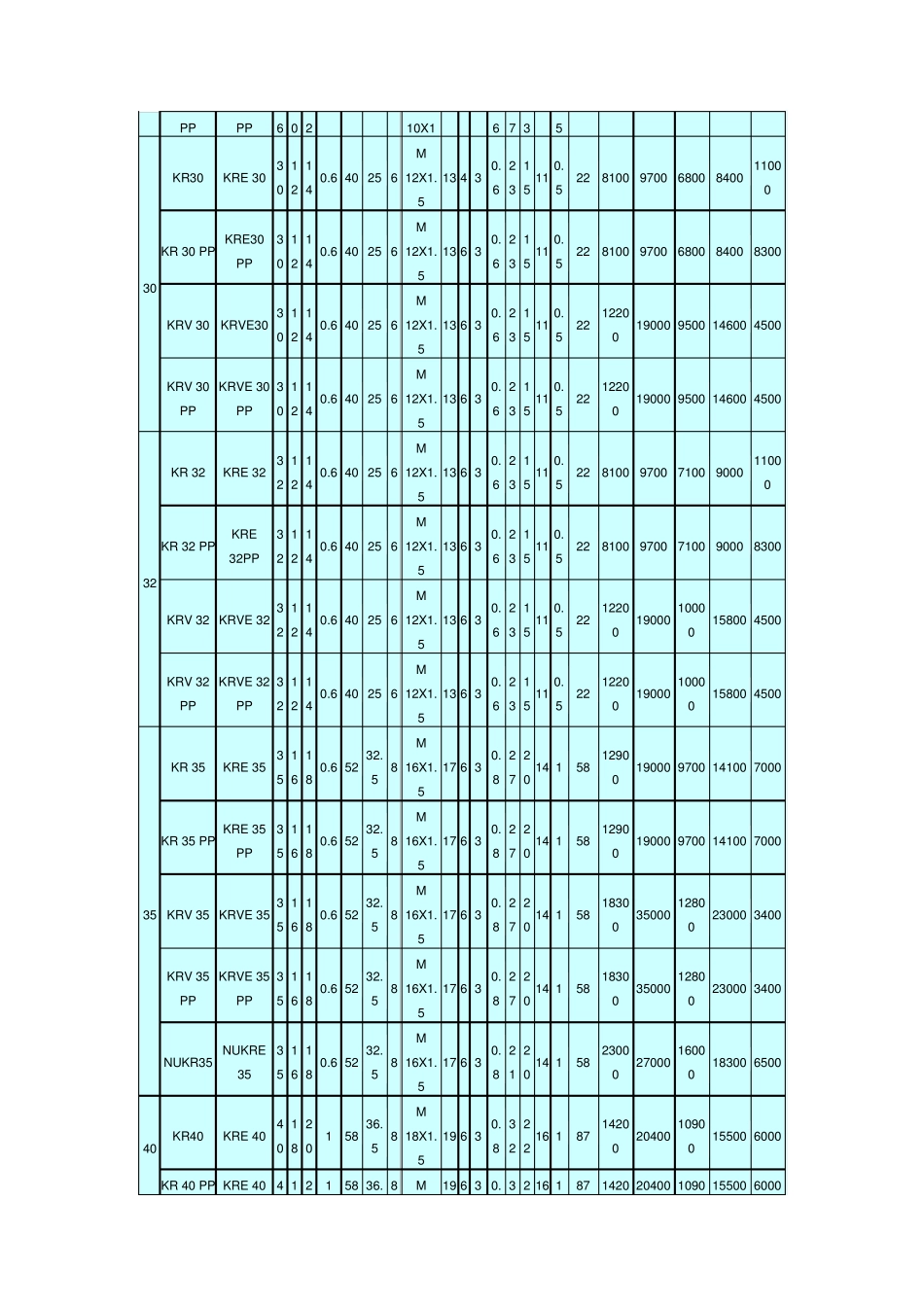

曲线滚轮(又名螺栓轴承)_第3页
3/6
螺栓型滚轮滚针轴承(KR,KRV,KR.PP,NUKR 等) 曲线滚轮(又名螺栓轴承) KR系列,KRV系列,NUKR系列等螺栓型滚轮滚针轴承是由G20CrMo 螺栓轴经过HVI≥664,有效硬化层1.3mm 精制而成,再由作为滚子组内滚道的螺栓及一个厚壁外圈组合。螺栓轴的台肩及压在螺栓上的端面挡圈组成了外圈沿两个侧面方向的引导面。当曲线滚轮在平滚道或凸轮盘上运动时,由于外圈的弹性变形,滚轮的内应力加大。因此应用于此种工作情况下的额定负荷请选择曲线滚轮一栏:(以下为详细说明) KR 由挡边及挡圈轴向引导的曲线滚轮 KR...PP 带密封圈的曲线滚轮 KRE 带偏心套的曲线滚轮 KRE...PP 带偏心套及密封的曲线滚轮 KRV 由挡边及挡圈轴向引导的曲线滚轮,满针型 KRV...PP 带密封圈的曲线滚轮 KRVE 带偏心套的曲线滚轮 KRVE...PP 带偏心套及密封的曲线滚轮 NUKR 滚动体轴向引导的曲线滚轮,满滚子型 NUKRE 带偏心套的曲线滚轮 CR 英制系列曲线滚轮 外径 轴承型号 外形尺寸 MNm 基本额定负荷 (N) 极限转速 不带偏心套 带偏心套 D d C rs B B1 B G G1 M M1 C1 d2 d1 B3 e 动 Co 静 Cor 作为支承滚轮 mm 动Cow 静Corw rmp 16 KR16 KRE 16 16 6 11 0.15 28 16 -- M 6 8 4 -- 0.6 12 9 7 0.5 3 3800 3750 3150 3300 22000 KR16 PP KRE 16 PP 16 6 11 0.15 28 16 -- M 6 8 4 -- 0.6 12 9 7 0.5 3 3800 3750 3150 3300 16000 KRV 16 KRVE 16 16 6 11 0.15 28 16 -- M 6 8 4 -- 0.6 12 9 7 0.5 3 6400 8500 4850 6500 8500 KRV 16 PP KRVE16 PP 16 6 11 0.15 28 16 -- M 6 8 4 -- 0.6 12 9 7 0.5 3 6400 8500 4850 6500 8500 19 KR19 KRE19 19 8 11 0.15 32 20 -- M 8 10 4 -- 0.6 14 11 9 0.5 8 4250 4600 3500 3900 20000 KR19PP KRE 19 PP 19 8 11 0.15 32 20 -- M 8 10 4 -- 0.6 14 11 9 0.5 8 4250 4600 3500 3900 14000 KRV 19 KRVE 19 19 8 11 0.15 32 20 -- M 8 10 4 -- 0.6 14 11 9 0.5 8 7300 10800 5500 7900 7000 KRV19PP KRVE 19 PP 19 8 11 0.15 32 20 -- M 8 10 4 -- 0.6 14 11 9 0.5 8 7300 10800 5500 7900 7000 22 KR 22 KRE22 22 10 12 0.3 36 2...
