曲臂式高空作业车操作说明VIP专享

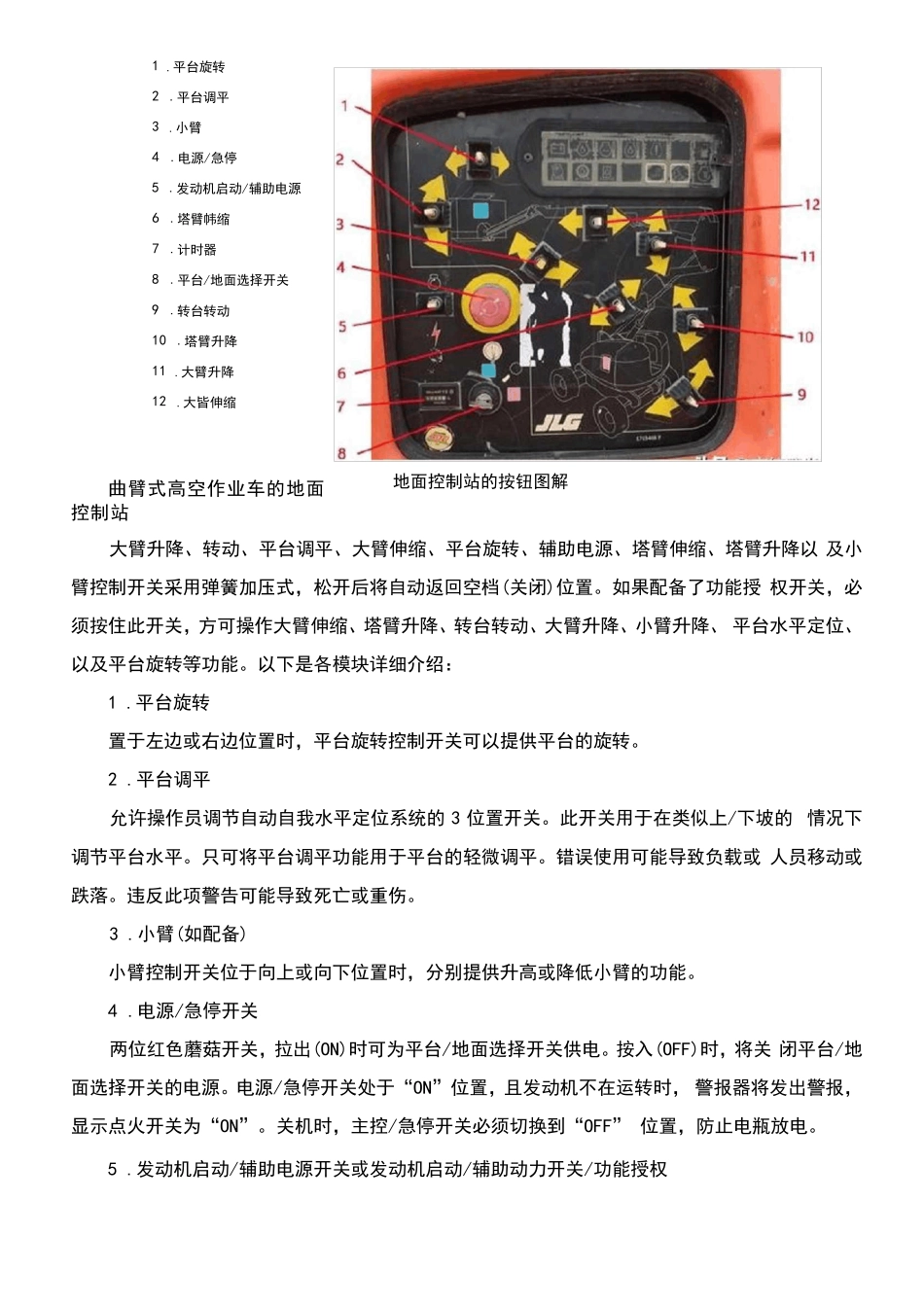

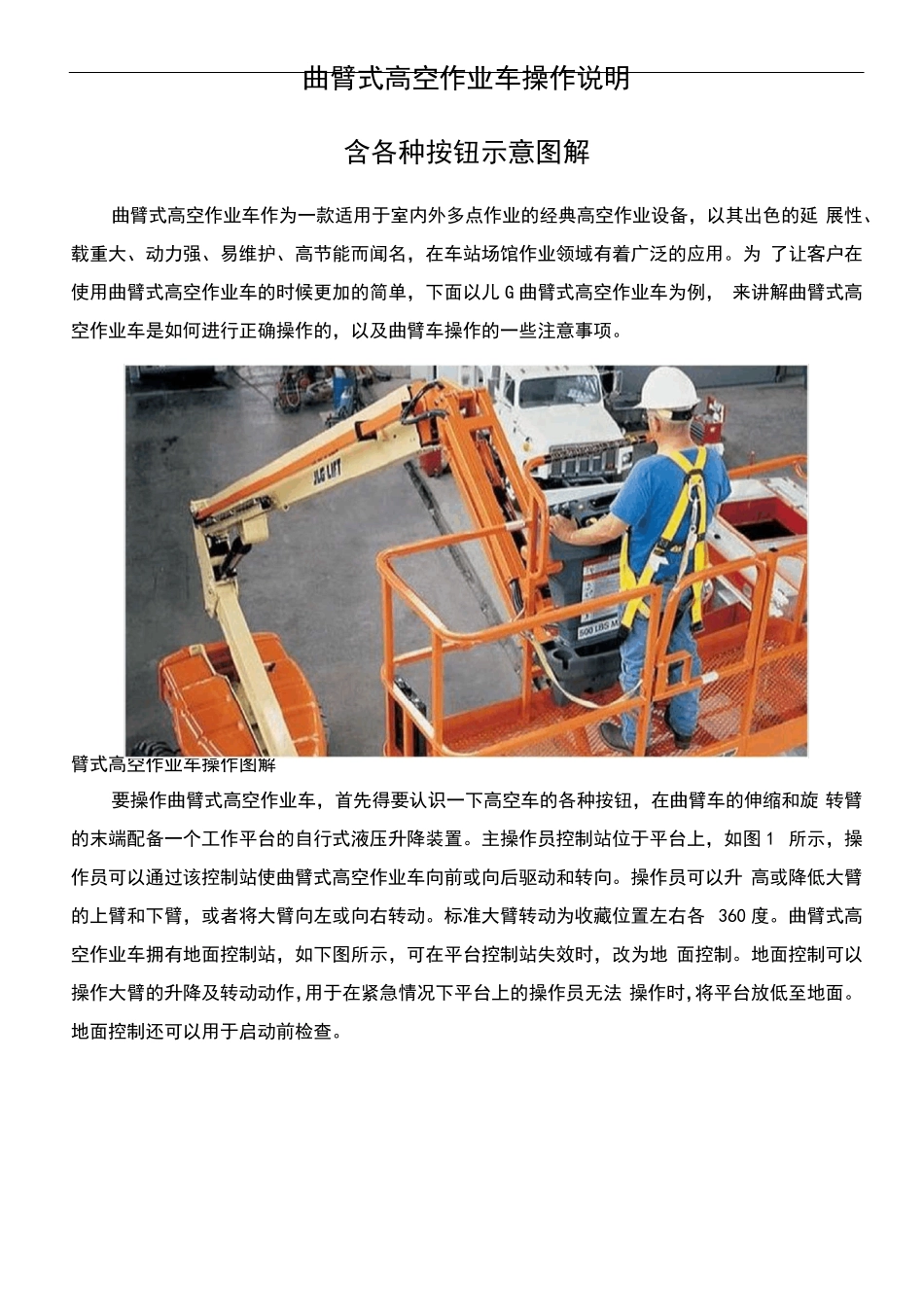

曲臂式高空作业车操作说明 含各种按钮示意图解 曲臂式高空作业车作为一款适用于室内外多点作业的经典高空作业设备，以其出色的延 展性、载重大、动力强、易维护、高节能而闻名，在车站场馆作业领域有着广泛的应用。为 了让客户在使用曲臂式高空作业车的时候更加的简单，下面以儿 G 曲臂式高空作业车为例， 来讲解曲臂式高空作业车是如何进行正确操作的，以及曲臂车操作的一些注意事项。 臂式高空作业车操作图解 要操作曲臂式高空作业车，首先得要认识一下高空车的各种按钮，在曲臂车的伸缩和旋 转臂的末端配备一个工作平台的自行式液压升降装置。主操作员控制站位于平台上，如图1 所示，操作员可以通过该控制站使曲臂式高空作业车向前或向后驱动和转向。操作员可以升 高或降低大臂的上臂和下臂，或者将大臂向左或向右转动。标准大臂转动为收藏位置左右各 360 度。曲臂式高空作业车拥有地面控制站，如下图所示，可在平台控制站失效时，改为地 面控制。地面控制可以操作大臂的升降及转动动作，用于在紧急情况下平台上的操作员无 法 操作时，将平台放 低至 地面。地面控制还 可以用于启 动前检 查 。 1 .平 台 旋 转 2 .平 台 调 平 3 .小 臂 4 .电 源 /急 停 5 .发 动 机 启 动 /辅 助 电 源 6 .塔 臂 帏 缩 7 .计 时 器 8 .平 台 /地 面 选 择 开 关 9 .转 台 转 动 10 .塔 臂 升 降 11 .大 臂 升 降 12 .大 皆 伸 缩 曲 臂 式 高 空 作 业 车 的 地 面控 制 站 大 臂 升 降 、 转 动 、 平 台 调 平 、 大 臂 伸 缩 、 平 台 旋 转 、 辅 助 电 源 、 塔 臂 伸 缩 、 塔 臂 升 降 以 及 小臂 控 制 开 关 采 用 弹 簧 加 压 式 ， 松 开 后 将 自 动 返 回 空 档 (关 闭 )位 置 。 如 果 配 备 了 功 能 授 权 开 关 ， 必须 按 住 此 开 关 ， 方 可 操 作 大 臂 伸 缩 、 塔 臂 升 降 、 转 台 转 动 、 大 臂 升 降 、 小 臂 升 降 、 平 台 水 平 定 位 、以 及 平 台 旋 转 等 功 能 。 以 下 是 各 模 块 详 细 介 绍 ： 1 .平 台 旋 转 置 于 左 边 或 右 边 位 置 时 ， 平 台 旋 转 控 制 开 关 可 以 提 供 平 台 的 旋 转 。 2 .平 台...
