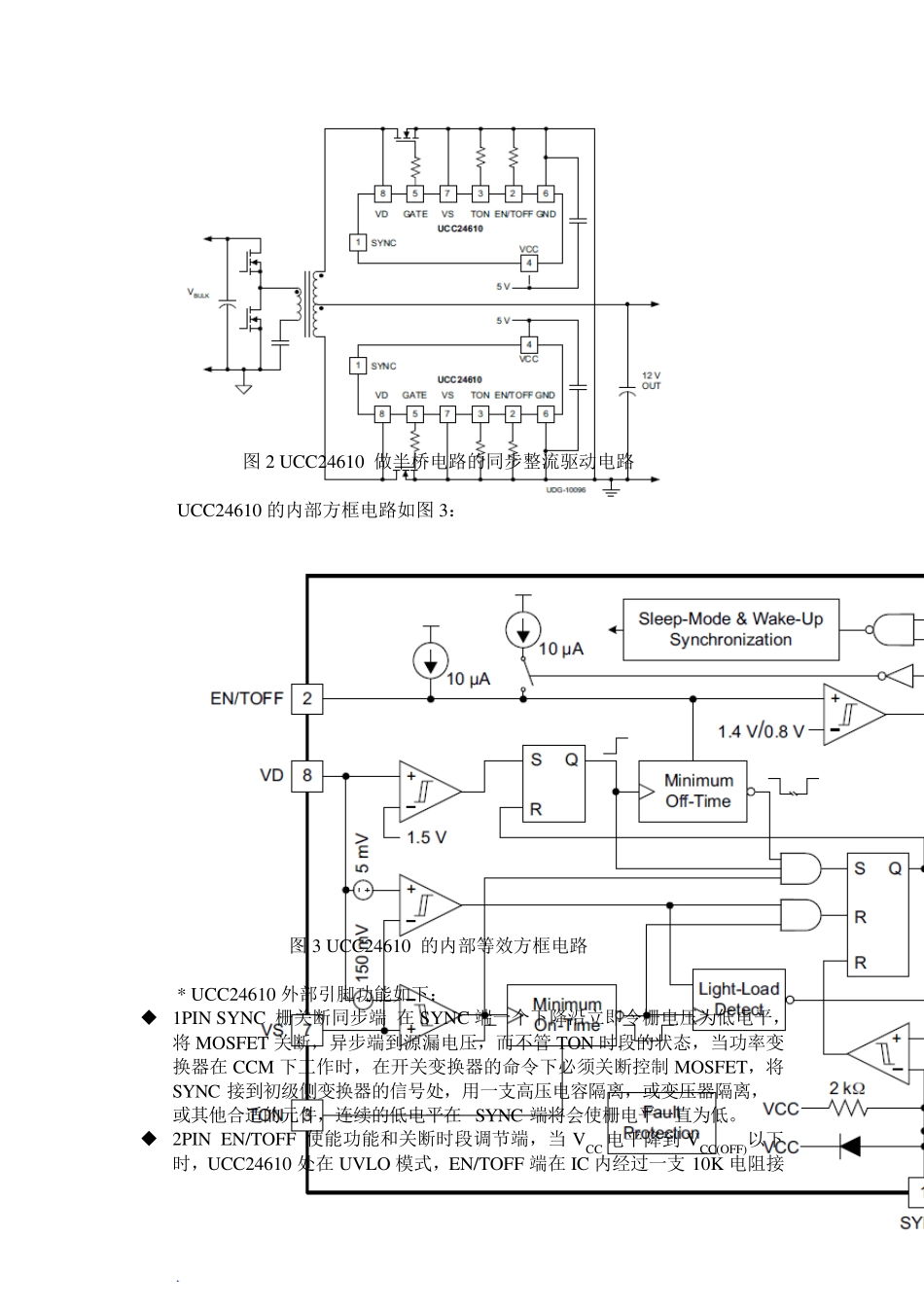

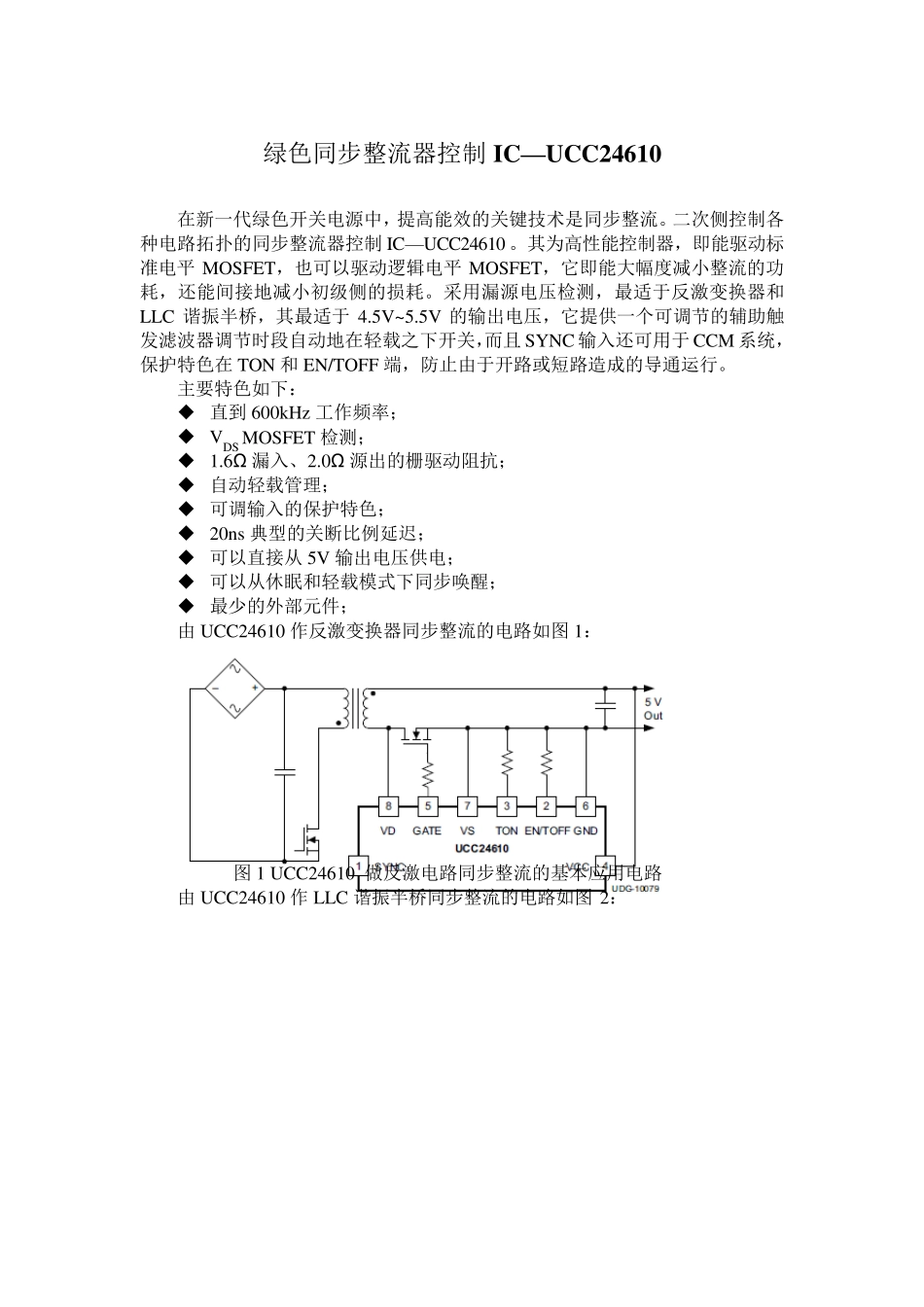

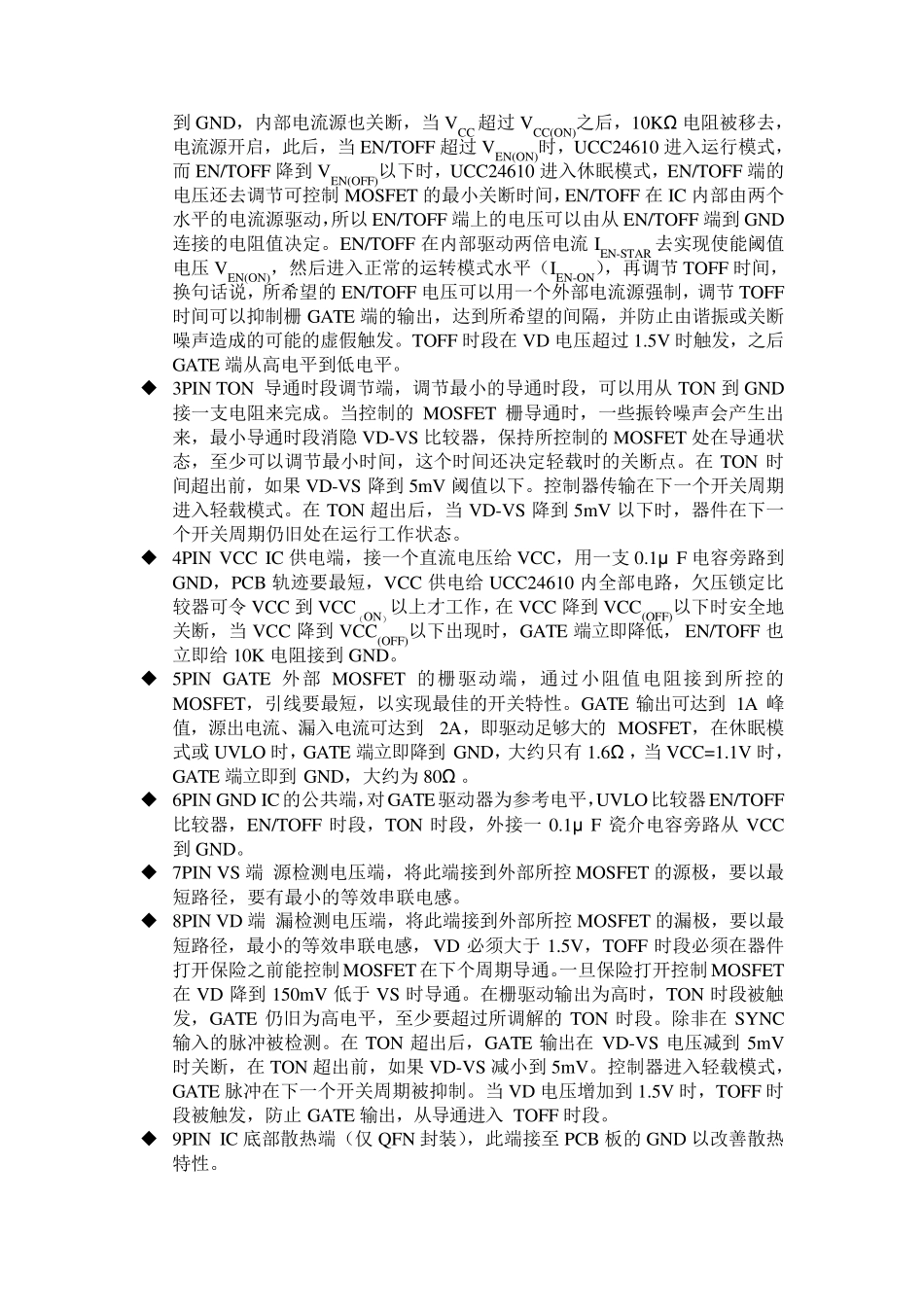

绿色同步整流器控制 IC—U CC24610 在新一代绿色开关电源中,提高能效的关键技术是同步整流。二次侧控制各种电路拓扑的同步整流器控制 IC—UCC24610 。其为高性能控制器,即能驱动标准电平 MOSFET,也可以驱动逻辑电平 MOSFET,它即能大幅度减小整流的功耗,还能间接地减小初级侧的损耗。采用漏源电压检测,最适于反激变换器和LLC 谐振半桥,其最适于 4.5V~5.5V 的输出电压,它提供一个可调节的辅助触发滤波器调节时段自动地在轻载之下开关,而且 SYNC 输入还可用于 CCM 系统,保护特色在 TON 和 EN/TOFF 端,防止由于开路或短路造成的导通运行。 主要特色如下: 直到600kHz 工作频率; VDS MOSFET 检测; 1.6Ω 漏入、2.0Ω 源出的栅驱动阻抗; 自动轻载管理; 可调输入的保护特色; 20ns 典型的关断比例延迟; 可以直接从 5V 输出电压供电; 可以从休眠和轻载模式下同步唤醒; 最少的外部元件; 由 UCC24610 作反激变换器同步整流的电路如图 1: 图 1 UCC24610 做反激电路同步整流的基本应用电路 由 UCC24610 作LLC 谐振半桥同步整流的电路如图 2: 图2 UCC24610 做半桥电路的同步整流驱动电路 UCC24610 的内部方框电路如图3: 图3 UCC24610 的内部等效方框电路 * UCC24610 外部引脚功能如下: 1PIN SYNC 栅关断同步端 在SYNC 端一个下降沿立即令栅电压为低电平,将MOSFET 关断,异步端到源漏电压,而不管TON 时段的状态,当功率变换器在CCM 下工作时,在开关变换器的命令下必须关断控制MOSFET,将SYNC 接到初级侧变换器的信号处,用一支高压电容隔离,或变压器隔离,或其他合适的元件,连续的低电平在SYNC 端将会使栅电平一直为低。 2PIN EN/TOFF 使能功能和关断时段调节端,当V CC 电平降到VCC(OFF)以下时,UCC24610 处在UVLO 模式,EN/TOFF 端在IC 内经过一支10K 电阻接到 GND,内部电流源也关断,当 VCC 超过 VCC(ON)之后,10KΩ 电阻被移去,电流源开启,此后,当 EN/TOFF 超过 VEN(ON)时,UCC24610 进入运行模式,而 EN/TOFF 降到 VEN(OFF)以下时,UCC24610 进入休眠模式,EN/TOFF 端的电压还去调节可控制 MOSFET 的最小关断时间,EN/TOFF 在 IC 内部由两个水平的电流源驱动,所以 EN/TOFF 端上的电压可以由从 EN/TOFF 端到 GND连接的电阻值决定。EN/TOFF 在内部驱动两倍电流 IE...
