铝DC铸造培训资料VIP免费

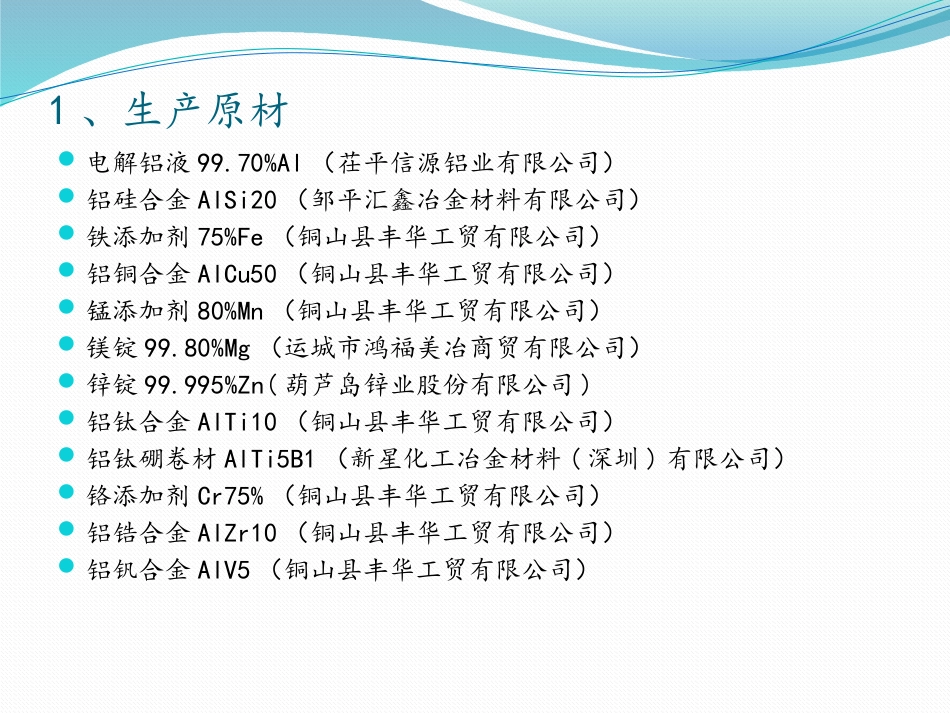

铝合金DC铸造培训资料山东友升铝业有限公司1、生产原材电解铝液99.70%Al（茌平信源铝业有限公司）铝硅合金AlSi20（邹平汇鑫冶金材料有限公司）铁添加剂75%Fe（铜山县丰华工贸有限公司）铝铜合金AlCu50（铜山县丰华工贸有限公司）锰添加剂80%Mn（铜山县丰华工贸有限公司）镁锭99.80%Mg（运城市鸿福美冶商贸有限公司）锌锭99.995%Zn(葫芦岛锌业股份有限公司)铝钛合金AlTi10（铜山县丰华工贸有限公司）铝钛硼卷材AlTi5B1（新星化工冶金材料(深圳)有限公司）铬添加剂Cr75%（铜山县丰华工贸有限公司）铝锆合金AlZr10（铜山县丰华工贸有限公司）铝钒合金AlV5（铜山县丰华工贸有限公司）电解铝液电解铝液的生产过程是通过950-970℃的熔盐（基本组成是冰晶石和氧化铝）电解完成的，因此电解槽的铝液具有以下特性：1、温度高，达到900℃以上；2、夹杂多，由于强大的电流产生的磁场作用，电解槽内的铝液剧烈运动，铝又重新氧化和碳化，加上电解的熔盐，使电解铝液的各种夹杂较高；3、气体含量高，气体主要是氢和少量的CO、CO2、N2等，而氢在金属中是最有害的气体，并且氢的含量在金属中随着温度的升高而增大，铝液在950℃时，含量高达2.90ml/100g以上。NO.检验项目检验方法检验标准检验频次1化学成分光谱仪牌号SiFeCuGaMgZnMnAl1样/天Al99.70≤0.10≤0.20≤0.01≤0.03≤0.02≤0.02-余量2执行标准GB/T1196-2008铝中间合金对中间合金的基本要求是：熔点低，最好接近于成品合金的熔炼温度；含有适量多的难熔元素；化学成分均匀；气体、非金属夹杂物含量尽可能低；易于破碎，便于配料。铝硅为5kg块状，其他均为华夫锭，铝钛硼为卷材铝铜无色标、铝钛为红色、铝锆为黑色、铝钒为蓝色NO.检验项目检验方法检验标准检验频次1化学成分核对质保书牌号SiFeCuMnCrNiTiBVZrSnAl1样/批AlSi2018.0-22.0≤0.45≤0.10≤0.10≤0.10≤0.10≤0.10余量AlCu50≤0.40≤0.4548.0-52.0≤0.35≤0.10≤0.20≤0.10AlTi10≤0.059.0-11.0≤0.004≤0.50AlTi5B1≤0.20≤0.304.5-5.50.4-1.2≤0.20AlZr10≤0.30≤0.45≤0.20≤0.20≤0.209.0-11.0≤0.20AlV5≤0.20≤0.25≤0.03≤0.014.5-5.52断口组织目视锭坯或块坯断口组织应致密,不允许存在明显的熔渣、偏析2样/批3外观质量目视表面不允许存在夹渣、腐蚀、盐、夹杂物、油污或任何异物等,但允许有轻微氧化膜、皱皮、收缩裂纹全检4其他每年做一次第三方检测5执行标准GB/T27677-2011添加剂合金元素含量高，减少了添加剂的使用数量，从而使运输、储存、保管费用降低；由于合金组元以粉末形式引入，比表面积大，加之使用数量少，因而，熔化块，温降小，省时节能；密度大，在铝液中自沉，有熔剂保护，加之快速溶解，因此，合金元素的实收率较高，一般均大于95%；每块添加剂重量恒定，成分含量准确，配料时无需称量、破碎，备料方便，控制准确。NO.检验项目检验方法检验标准检验频次备注1化学成分核对质保书牌号纯金属含量水分其他1样/批铁剂75±3<0.2余量灰褐色锰剂80±3<0.2余量灰黑色铬剂75±3<0.5余量灰色2尺寸卡尺（80-90）*（20-40）/mm1样/批3断口组织目视、卡尺压块敲碎后，其断口中的铁、锰、铬聚集物颗粒≤1mm1样/批4外观质量目视不允许受潮或粉化全检5其他每年做一次第三方检测6执行标准YS/T492-2005镁锭镁的密度为1.738g/cm3，熔点为650℃NO.检验项目检验方法检验标准检验频次1化学成分核对质保书成分含量(%）1样/批FeSiNiCuAlMn其他单个杂质≤0.05≤0.05≤0.002≤0.02≤0.05≤0.05≤0.052表面质量目视表面应平整清洁，不允许有残留熔剂、夹渣、冷隔、飞边、氧化燃烧产物及其他影响使用的缺陷，但允许有修理痕迹。全检3规格电子秤单块重量7.5±0.5kg2样/批4其他每年做一次第三方检测5执行标准GB/T3499-2011锌锭锌的密度为7.140g/cm3，熔点为419.5℃NO.检验项目检验方法检验标准检验频次1化学成分核对质保书成分含量(%）1样/批PbCdFeCuSnMn总和≤0.003≤0.002≤0.001≤0.001≤0.001≤0.001≤0.0052表面质量目视表面不允许有熔洞、缩孔、夹层、浮渣及外来夹杂物，但允许有自然氧化膜全检3规格电子秤单块重量18-30kg2样/批...
