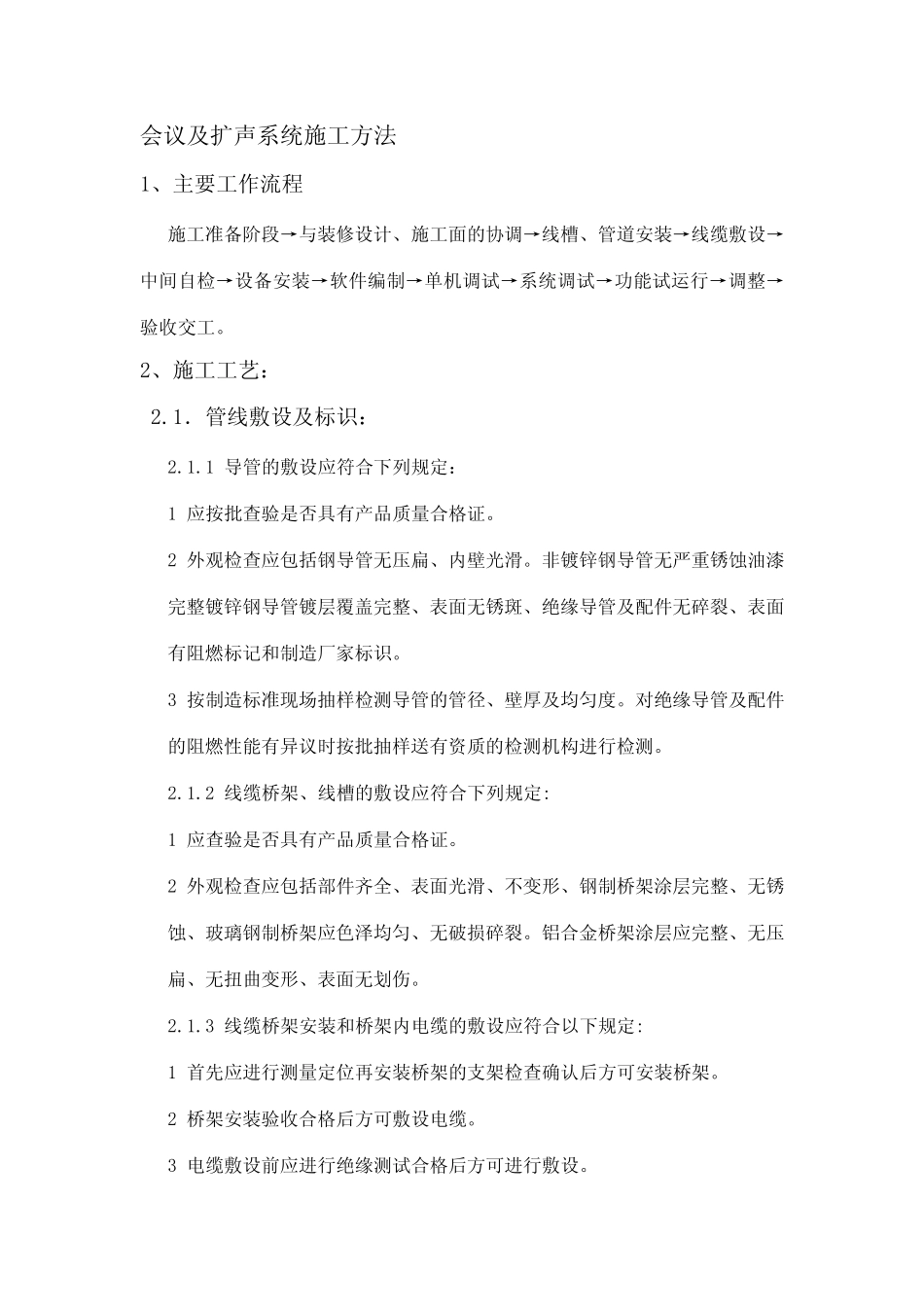

会议及扩声系统施工方法 1、主要工作流程 施工准备阶段→与装修设计、施工面的协调→线槽、管道安装→线缆敷设→中间自检→设备安装→软件编制→单机调试→系统调试→功能试运行→调整→验收交工。 2、施工工艺： 2.1．管线敷设及标识： 2.1.1 导管的敷设应符合下列规定： 1 应按批查验是否具有产品质量合格证。 2 外观检查应包括钢导管无压扁、内壁光滑。非镀锌钢导管无严重锈蚀油漆完整镀锌钢导管镀层覆盖完整、表面无锈斑、绝缘导管及配件无碎裂、表面有阻燃标记和制造厂家标识。 3 按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝缘导管及配件的阻燃性能有异议时按批抽样送有资质的检测机构进行检测。 2.1.2 线缆桥架、线槽的敷设应符合下列规定: 1 应查验是否具有产品质量合格证。 2 外观检查应包括部件齐全、表面光滑、不变形、钢制桥架涂层完整、无锈蚀、玻璃钢制桥架应色泽均匀、无破损碎裂。铝合金桥架涂层应完整、无压扁、无扭曲变形、表面无划伤。 2.1.3 线缆桥架安装和桥架内电缆的敷设应符合以下规定: 1 首先应进行测量定位再安装桥架的支架检查确认后方可安装桥架。 2 桥架安装验收合格后方可敷设电缆。 3 电缆敷设前应进行绝缘测试合格后方可进行敷设。 2.1.4 线缆穿管及线槽的敷设应符合以下规定： 1 接地(PE)或接零(PEN)及其他焊接施工完成经检查确认方可穿入电线或电缆以及线槽内敷线。 2 与导管连接的柜、屏、台、箱、盘安装完成经检查确认合格（条文说明：应将管内积水及杂物清理干净，管口光滑无毛刺，畅通无阻）方可穿入线缆。 3 电缆穿管前绝缘测试合格方可穿入导管。（条文说明：对所用线缆必须进行断、通及线间的绝缘检查，其绝缘电阻的阻值应符合有关规定 与要求。） 4 缆、线交接试验合格，且对接线去向和相位等检查确认，方可通电。 5 穿放线缆的管径利用率应符合设计要求，如设计无要求时，直线管路的管径利用率应为 50-60%；弯管管路的管径利用率应为 40-50%；不同电压的线缆不得穿入同一根管内。 6 线缆穿入线管后，终端管口应安装线管护口加以保护，孔洞内管口、竖井内非终端线管管口、管路穿过防火隔离物体等，应做隔声、防潮及防火隔离等处理。 7 管内穿入多根线缆时，线与线之间不得相互拧绞，管内不得有线间接头线间接头必须在手孔盒或接线盒等处连接。 8 线管不能直接铺设到位时，线管出线端口与设备接线端子之间，必须采用金 属 软 管...
