最新CAD快捷键及常用命令大全

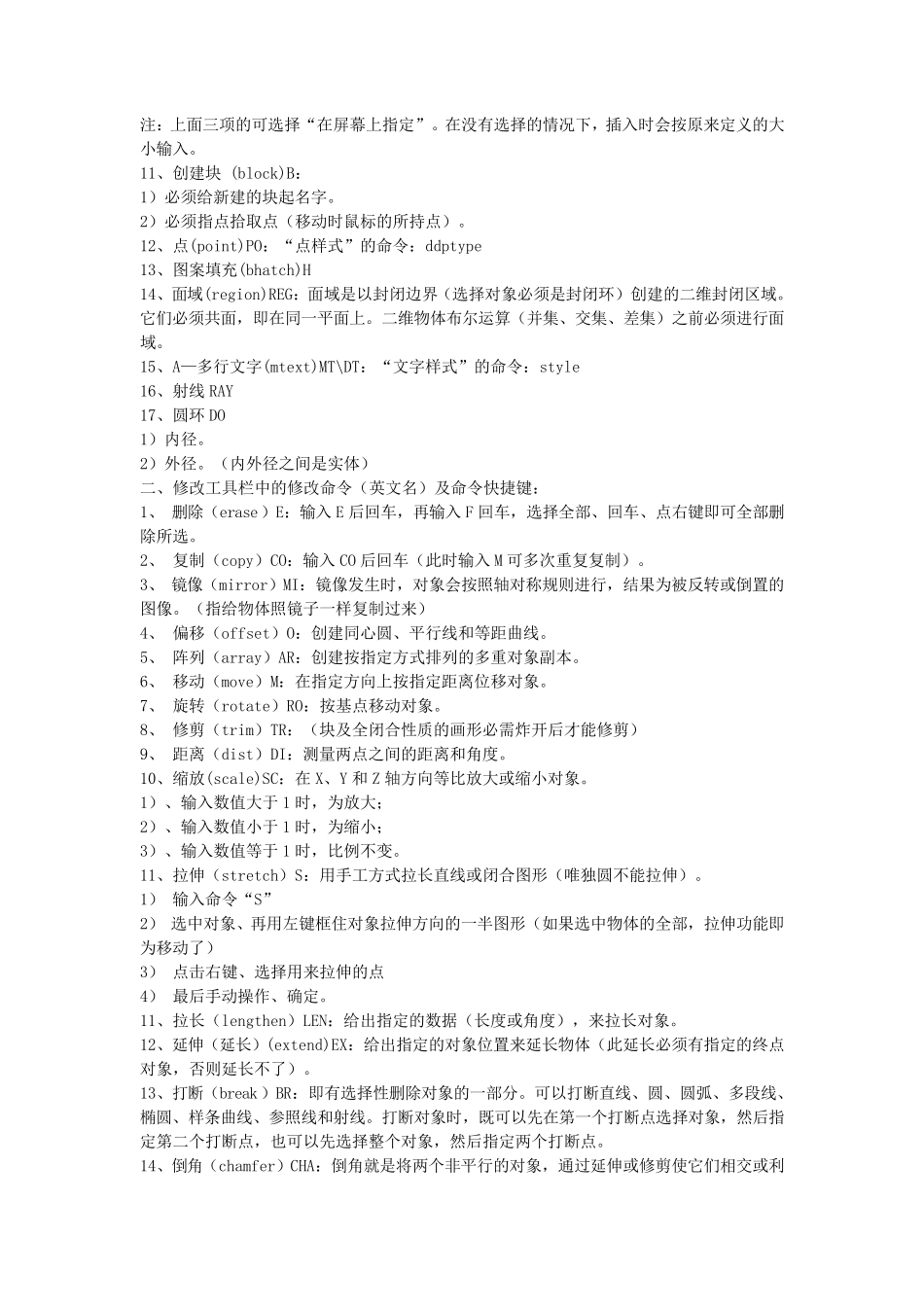

CAD2006-2010 常用快捷命令表 一、绘图工具栏中的绘图命令(英文名)及命令快捷键 1、直线(line) L 2、参照线又叫结构线（xline）XL： 1）平行。 2）垂直。 3）角度：反方向的角输入负值。 4）二等分（角的平分线）：顶、角、角。 5）偏移：前题是必须先有一个参照线存在。 3、多线(mline)ML： 1、 对正： 1）上：在光标下绘制多线。。 2）无（中）：将光标作为原点绘制多线。 3）下：在光标上绘制多线。 4）比例：多线之间的全局宽度。 5）样式：系统外的样式。（需外挂） 4、多段线(pline)PL： 1）圆弧：将弧线段添加到多段线中。 2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。 3）半宽：指定宽多段线线段的中心到其一边的宽度。 4）取消：U。删除最近一次添加到多段线上的直线段 5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。如果前一线段为圆弧，AutoCAD 将绘制一条直线段与弧线段相切。 6）宽度：指定下一条直线段的宽度。 5、多边形(polygon)POL：（有 3 到 1024 条等长边的封闭多线段） 6、矩形(rectang)REC： 1）倒角： 2）圆角： 3）宽度：指定矩形线的宽度。 7、圆弧(arc)A：默认下有三种画法（共11 种画法） 常用的画法是：起点、端点、方向。 圆(circle)C：默认下有三种画法。 8、样条曲线(spline)SPL 9、椭圆(ellipse)EL： 1）中心点：通过指定的中心点来创建椭圆。 2）轴端点：通过指定两个端点来创建椭圆。 3）椭圆弧：先确定了椭圆，再根据此椭圆样式来编辑弧的大小。 10、插 入块 (insert)I： 1）输入块 的名称 。 2）选 择 路 径 ： A：插 入点 B：缩 放 比例 C：旋 转 注：上面三项的可选择“在屏幕上指定”。在没有选择的情况下，插入时会按原来定义的大小输入。 11、创建块 (block)B： 1）必须给新建的块起名字。 2）必须指点拾取点（移动时鼠标的所持点）。 12、点(point)PO：“点样式”的命令：ddptype 13、图案填充(bhatch)H 14、面域(region)REG：面域是以封闭边界（选择对象必须是封闭环）创建的二维封闭区域。它们必须共面，即在同一平面上。二维物体布尔运算（并集、交集、差集）之前必须进行面域。 15、A—多行文字(mtext)MT\DT：“文字样式”的命令：style 16、射线 RAY 17、圆环DO 1）内径。 2）外径。（内外径之间是实体） 二、修改工具栏中的修改命令（英文名）及...
