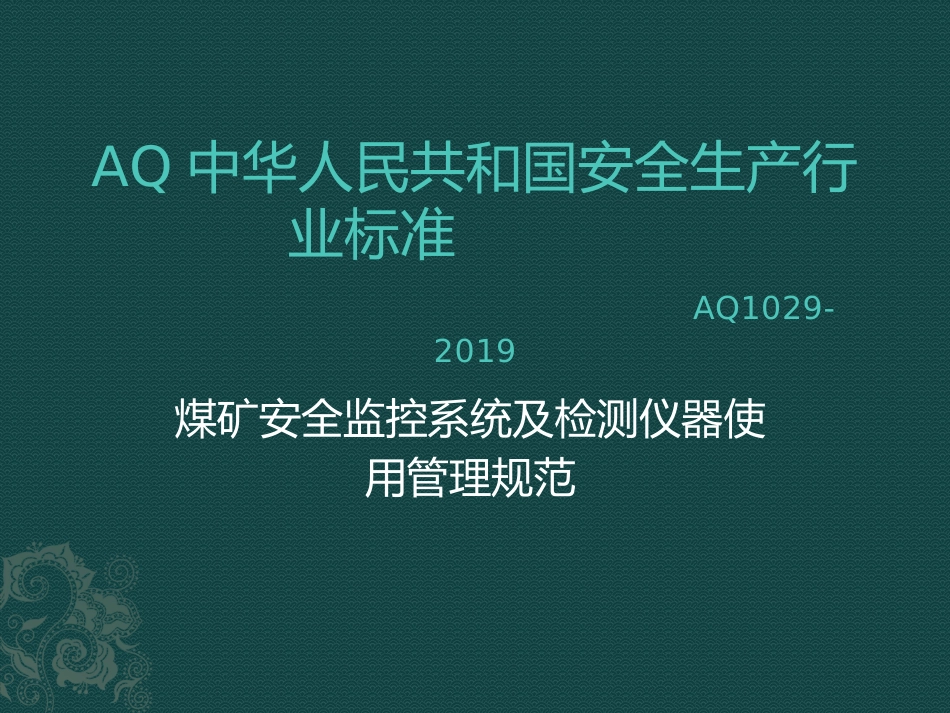

AQ中华人民共和国安全生产行业标准AQ1029-2019煤矿安全监控系统及检测仪器使用管理规范5.1煤矿编制采区设计、采区作业规程和安全技术措施时，应对安全监控设备的种类、数量和位置，信号线缆和电源电缆的敷设，断电区域等作出明确规定，并绘制布置图和断电控制图。煤矿安全监控系统设备布置图应以矿井通风系统图为底图，断电控制图应以矿井供电系统图未底图。5、设计与安装5.2煤矿安全监控系统主干线缆应当分设两条，从不同的井筒或者一个井筒保持一定间距和不同位置进入井下。安全监控系统不得与图像监视系统共用同一芯光纤。系统应具有防雷电保护，入井线缆的入井口处和中心站电源输入端应具由防雷措施。5.3井下分站应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应垫支架，或吊挂在巷道中，使其距巷道底板不小于300mm。5、设计与安装5.4隔爆兼本质安全型防爆电源设置在采区变电所，不得设置在断电范围内：a）低瓦斯和高瓦斯矿井的采煤工作面和回风巷内；b）煤与瓦斯突出煤层的采煤工作面、进风巷和回风巷；c）掘进工作面内；d）采用串联通风的被串采煤工作面、进风巷和回风巷；e）采用串联通风的被串掘进巷道内。5、设计与安装5.5安全监控设备的供电电源不得接在被控开关的负荷侧。5.6安装断电控制时，应根据断电范围要求，提供断电条件，并接通井下电源及控制线。断电控制器与被控开关之间应正确接线，具体方法由煤矿主要技术负责人审定。5.7与安全监控设备关联的电气设备、电源线和控制线在改线或拆除时，应与安全监控管理部门共同处理。检修与安全监控设备关联的电气设备，需要监控设备停止运行时，应经矿主要负责人或主要技术负责人同意，并制定安全措施后方可进行。5、设计与安装5.8模拟量传感器应设置在能正确反映被测物理量的位置。开光量传感器应设置在能正确反映被监测状态的位置。声光报警器应设置在经常有人工作便于观察的地点。5、设计与安装6.1通用要求6.1.1甲烷传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并应安装维护方便，不影响行人和行车。6.1.2甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围应符合表1的规定。6、甲烷传感器的设置6、甲烷传感器的设置6、甲烷传感器的设置6、甲烷传感器的设置6、甲烷传感器的设置6、甲烷传感器的设置6.2采煤工作面甲烷传感器的设置6.2.1长壁采煤工作面甲烷传感器应按图1设置。U型通风方式在回风隅角设置甲烷传感器T0（距切顶线≤1m），工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；煤与瓦斯突出矿井在进风巷设置甲烷传感器T3和T4；采用串联通风时，被串工作面的进风巷设置甲烷传感器T4；如图1中分图a）所示。Z型、Y型、H型和W型通风方式和采煤工作面甲烷传感器的设置参照上述规定执行，如图1中分图b）至分图e）所示。6、甲烷传感器的设置6、甲烷传感器的设置6、甲烷传感器的设置6、甲烷传感器的设置6、甲烷传感器的设置6、甲烷传感器的设置6.2.2采用两条巷道回风的采煤工作面甲烷传感器应按图2设置。甲烷传感器T0、T1和T2的设置同图1中分图a）；在第二条回风巷设置甲烷传感器T5、T6。采用三条巷道回风的采煤工作面，第三条回风巷甲烷传感器的设置与第二条回风巷甲烷传感器T5、T6的设置相同。6、甲烷传感器的设置6、甲烷传感器的设置6.2.3高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，应在回风巷中部增设甲烷传感器。6.2.4采煤机应设置记载式甲烷断电仪和便携式甲烷检测报警仪。6.2.5非长壁式采煤工作面甲烷传感器的设置参照上诉规定执行，即在回风隅角设置甲烷传感器T0，在工作面及其回风巷各设置一个甲烷传感器。6、甲烷传感器的设置6.3掘进工作面甲烷传感器的设置6.3.1煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器应按图3设置，并实现甲烷电闭锁。在工作面混合回风流处设置甲烷传感器T1，在工作面回风流中设置甲烷传感器T2；采用串联通风的掘进工作面，应在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T3；煤与瓦斯突出矿井掘进工作面的进风分风口处设置甲烷传感器T4。6、甲烷...
