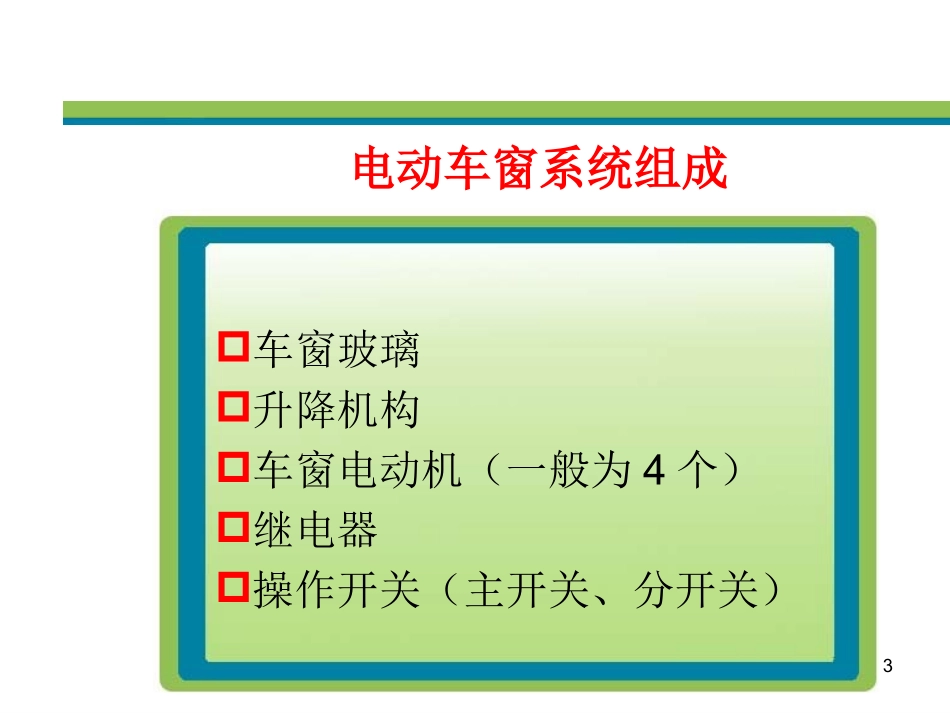

12电动车窗不能工作故障的诊断与排除学习内容汽车电动车窗系统结构特点、控制原理爱丽舍汽车电动车窗系统结构特点爱丽舍汽车电动车窗系统故障原因分析、诊断方法3电动车窗系统组成车窗玻璃升降机构车窗电动机（一般为4个）继电器操作开关（主开关、分开关）4双导轨式交叉臂式单导轨式电动车窗玻璃升降机构不常用不常用如：爱丽舍如：爱丽舍如：丰田系列如：丰田系列5电动车窗玻璃升降机构——单导轨式电动车窗玻璃升降机构——单导轨式6电动车窗玻璃升降机构——交叉臂式电动车窗玻璃升降机构——交叉臂式7双绕组双绕组串励式串励式永磁式永磁式有两个绕向相反的磁场绕组，一个为“上升”绕组，一个为“下降”绕组。给两个绕组通电，产生相反方向磁场，电动机旋转方向不同。通过改变电枢的直流方向来改变电动机的旋转方向。车窗电动机车窗电动机8车窗电动机——永磁式车窗电动机——永磁式9车窗电动机——双绕组串励式车窗电动机——双绕组串励式10车窗继电器车窗继电器11车窗继电器的作用车窗继电器的作用接通或断开门窗电路，当接通点火开关电路时，同时也接通了继电器的线圈电路，继电器接通门窗电路；当关闭点火开关时，继电器同时也断开了门窗电路，以防损坏电气组件和发生意外。接通或断开门窗电路，当接通点火开关电路时，同时也接通了继电器的线圈电路，继电器接通门窗电路；当关闭点火开关时，继电器同时也断开了门窗电路，以防损坏电气组件和发生意外。12操作开关（主开关）操作开关（主开关）13操作开关（分开关）操作开关（分开关）14问题1：电动车窗电机的热保护功能问题1：电动车窗电机的热保护功能为了防止电路过载，电路或电动机内装有热敏断路开关，用以控制电流。当车窗完全关闭或不能移动时，即使操纵开关没有断开，热敏开关也会自动断路。为了防止电路过载，电路或电动机内装有热敏断路开关，用以控制电流。当车窗完全关闭或不能移动时，即使操纵开关没有断开，热敏开关也会自动断路。15问题2：电动车窗一键升降功能问题2：电动车窗一键升降功能1.开关按到底，然后松手，车窗自动全开（全关）；2.若只按动，不按到底，按，车窗就升/降，不按车窗就停。1.开关按到底，然后松手，车窗自动全开（全关）；2.若只按动，不按到底，按，车窗就升/降，不按车窗就停。16问题3：电动车窗其他位置禁止功能问题3：电动车窗其他位置禁止功能在驾驶员行车过程中，如果其他位置的乘客特别是小孩频繁的操作车窗，会造成电动车窗系统的损坏或者有安全隐患，驾驶员可以通过操作主开关上的车窗禁止按钮是其他位置的电动车窗操作失效。在驾驶员行车过程中，如果其他位置的乘客特别是小孩频繁的操作车窗，会造成电动车窗系统的损坏或者有安全隐患，驾驶员可以通过操作主开关上的车窗禁止按钮是其他位置的电动车窗操作失效。17问题4：电动车窗防夹功能问题4：电动车窗防夹功能前排电动车窗玻璃升降器配备有防夹功能。当车窗玻璃在关闭过程中受到阻力而卡住时，该关闭过程玻璃升降器会自动中断。前排电动车窗玻璃升降器配备有防夹功能。当车窗玻璃在关闭过程中受到阻力而卡住时，该关闭过程玻璃升降器会自动中断。18问题4：电动车窗防夹功能问题4：电动车窗防夹功能某天，在石狮灵秀镇经营服装厂的林氏夫妇，带5岁的儿子小佳（化名）去厂里玩。可是他们万万没有想到，这是最后一次享受一家三口的天伦之乐——他们家汽车的电动车窗无情地夺走了小佳的生命。小佳是被正在上升的车窗玻璃夹住，当场就失去心跳和呼吸的。家人发现后，抱着他辗转2家医院、前后急救了4个小时，但已无回天之力。家人不解，怎么小车熄火后车窗玻璃还在升起？玻璃升起的力度能有多大？昨日，警方现场试验及相关汽车专家解释，给出答案：在拔掉车钥匙后的30秒内，可以升起窗玻璃，而车窗玻璃一旦顶住气管足以致人窒息。某天，在石狮灵秀镇经营服装厂的林氏夫妇，带5岁的儿子小佳（化名）去厂里玩。可是他们万万没有想到，这是最后一次享受一家三口的天伦之乐——他们家汽车的电动车窗无情地夺走了小佳的生命。小佳是被正在上升的车窗玻璃夹住，当场就失去心跳和呼吸的。家人发现后，抱着...
