汽车电动车窗系统课件VIP免费

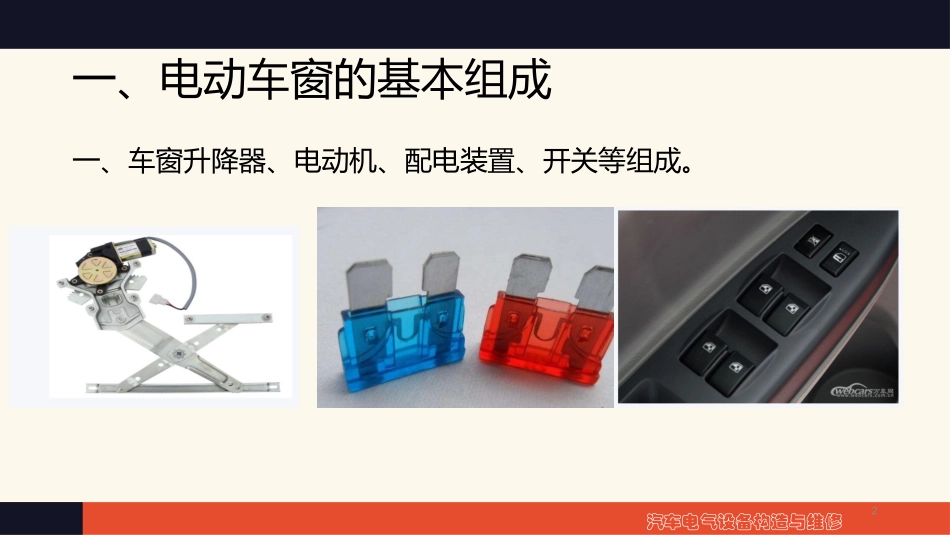

口令：BBS11131汽车电气设备构造与维修汽车电气设备构造与维修汽车电动车窗系统口令：BBS11132汽车电气设备构造与维修一、电动车窗的基本组成一、车窗升降器、电动机、配电装置、开关等组成。口令：BBS11133汽车电气设备构造与维修1、电动车窗的基本控制电路二、汽车电动车窗的工作原理口令：BBS11134汽车电气设备构造与维修上升过程汽车电动车窗的工作原理口令：BBS11135汽车电气设备构造与维修下降过程汽车电动车窗的工作原理口令：BBS11136汽车电气设备构造与维修三、卡罗拉车窗电路图口令：BBS11137汽车电气设备构造与维修一、右后电动车窗升降开关总成管脚号口令：BBS11138汽车电气设备构造与维修四、实作•根据所学电路图用现有材料和设备动手操作一下1、写出各个开关的管脚号连接2、描绘出车窗电路升降3、实际动手检测补全任务书口令：BBS11139汽车电气设备构造与维修五、评价与反馈口令：BBS111310汽车电气设备构造与维修O(∩_∩)o谢谢！口令：BBS111311汽车电气设备构造与维修•小李驾驶的一辆丰田卡罗拉车子，经他反映右后车窗无法升降，4S店接到实车后，通过技师及时维修后，最后判断故障原因是右后车窗开关损坏，重新更换新的右后车窗开关又能正常使用了。口令：BBS111312汽车电气设备构造与维修口令：BBS111313汽车电气设备构造与维修延时操作升/降•有的车上装有延时开关，在点火开关断开约30S内（不同汽车时间不同），在车门打开以前，仍有电流供给，使驾驶员和乘客能有时间关闭车窗及操纵其他设备。口令：BBS111314汽车电气设备构造与维修门锁联动关闭•如果驾驶员自车内走出而忘记把车窗关闭，不需再进入车内关窗，可以在车外通过中央门锁系统，将车窗自动地关闭。口令：BBS111315汽车电气设备构造与维修二、电动车窗的组成•车窗玻璃•车窗玻璃升降器•电动机•控制开关口令：BBS111316汽车电气设备构造与维修1、电动机•双向直流电动机•永磁式•每个车门各有一个电动机，通过开关控制电动机中的电流方向，从而控制玻璃的升降。•每个电动机电路中均有断路器保护口令：BBS111317汽车电气设备构造与维修口令：BBS111318汽车电气设备构造与维修2、控制开关---总开关•装在仪表板或驾驶员侧车门上，因此驾驶员可以控制每个车窗玻璃的升降。•功用：所有车门升降、后窗锁止口令：BBS111319汽车电气设备构造与维修分开关：•分别安装在每个车窗上，乘客可以对各个车窗进行升降控制。•总开关上“车窗锁止”开关锁止时，分开关失效•只有当点火开关在“ON”或“ACC”位置时，开关才起作用。口令：BBS111320汽车电气设备构造与维修口令：BBS111321汽车电气设备构造与维修提醒•带有智能功能的电动车窗的操纵开关包括：•（1）点火开关将ON、ACC、LOCK信号传输到电动车窗总开关，以便控制电动车窗延时功能。•（2）门控开关将驾驶员车门开、闭信号传输到电动车窗总开关，以便控制电动车窗延时功能。口令：BBS111322汽车电气设备构造与维修3、车窗玻璃升降器电动车窗升降器的形式：•绳轮式•交臂式•软轴式口令：BBS111323汽车电气设备构造与维修绳轮式玻璃升降器口令：BBS111324汽车电气设备构造与维修交臂式玻璃升降器口令：BBS111325汽车电气设备构造与维修软轴式玻璃升降器口令：BBS111326汽车电气设备构造与维修三、电动车窗控制电路及工作原理口令：BBS111327汽车电气设备构造与维修后后口令：BBS111328汽车电气设备构造与维修口令：BBS111329汽车电气设备构造与维修1、手动控制玻璃升降2、自动控制玻璃升降口令：BBS111330汽车电气设备构造与维修说明•不工作时：电动机两端均搭铁•工作时：电动机形成电流回路：•过开关改变电流流动方向实现正反转，从而完成升或降。口令：BBS111331汽车电气设备构造与维修口令：BBS111332汽车电气设备构造与维修四、防夹电动车窗1、“触觉”防夹2、“视觉”防夹口令：BBS111333汽车电气设备构造与维修防夹电动车窗的控制原理口令：BBS111334汽车电气设备构造与维修“触觉”防夹•在关闭的过程中，•当霍尔传感器检测到转速有变化时就会向ECU传送信息，ECU向继电器发出指令，使电动机停转或反转(下降)，车窗也就停止上升...
