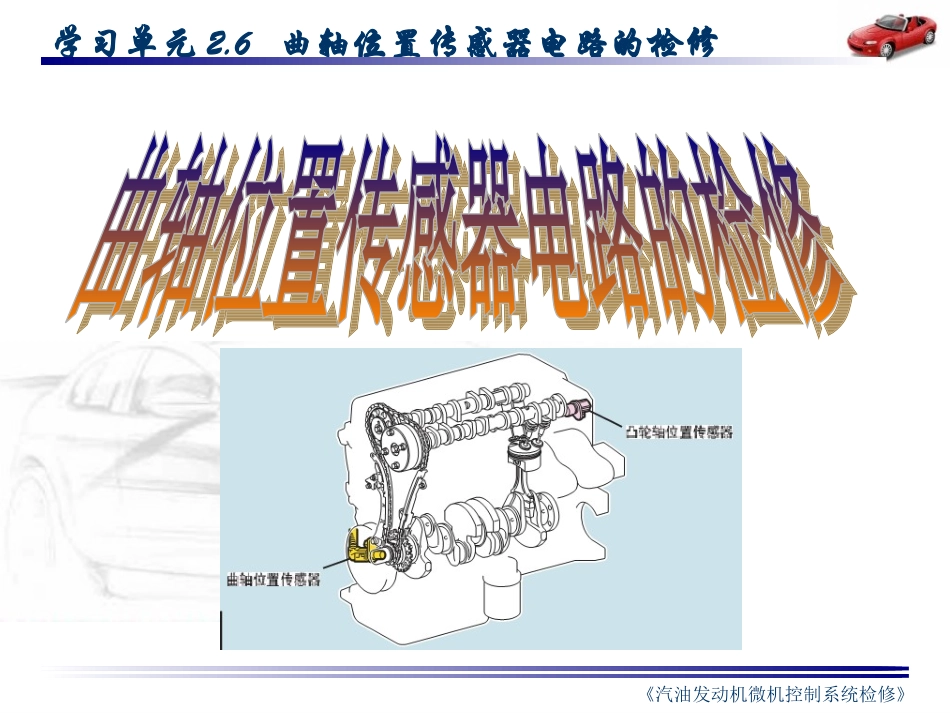

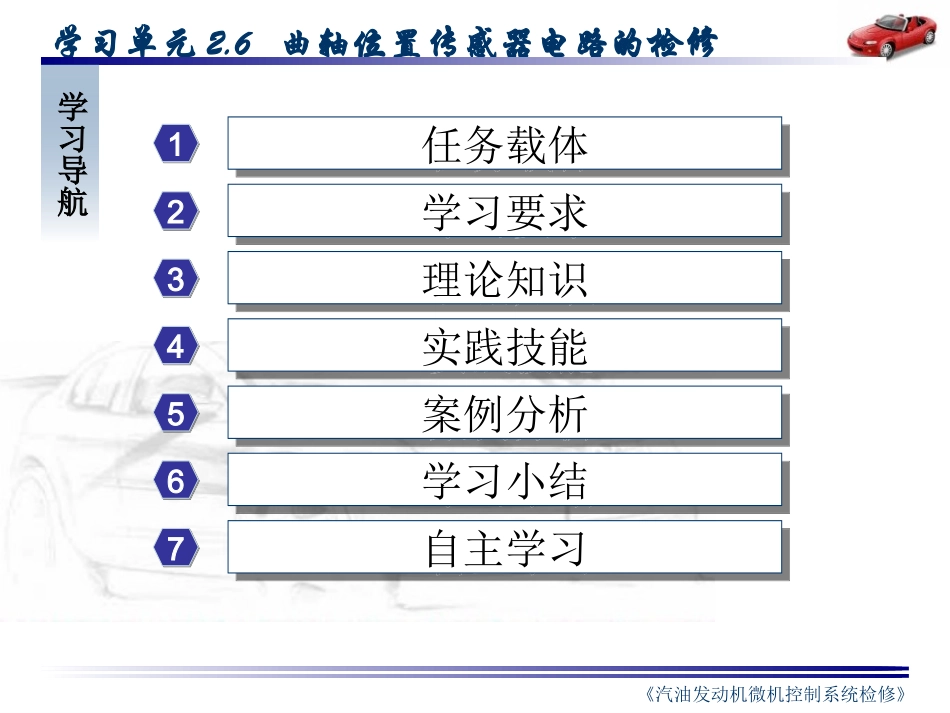

《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修情境情境22发动机微机控制燃油系统的检修发动机微机控制燃油系统的检修学习单元2.1发动机微机控制燃油系统的认识学习单元2.2燃油供给系统的检修学习单元2.3喷油器的检修学习单元2.4进气流量传感器电路的检修学习单元2.5进气压力传感器电路的检修学习单元2.6发动机转速传感器和凸轮轴位置传感器电路的检修学习单元2.7节气门位置传感器电路的检修学习单元2.8温度传感器电路的检修学习单元2.9氧传感器电路的检修《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修1122334455任务载体任务载体学习要求学习要求理论知识理论知识实践技能实践技能案例分析案例分析66学习小结学习小结学习导航77自主学习自主学习《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修作用结构、原理发动机熄火后，再也不能起动。更换曲轴位置传感器后故障排除。帕萨特B5轿车，装备ANQ发动机，采用博世M3.4.3电喷系统，2002年出厂，行驶里程9万km。技能一：故障分析技能二：检修方法任务载体《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修1.掌握传感器故障分析及检修方法。2.理解传感器的作用、结构、原理。学习要求《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修2.4.1作用2.4.2类型2.4.3电磁感应式曲轴位置传感器2.4.4霍尔式曲轴位置传感器2.4.5光电式曲轴位置传感器理论知识《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修（1）检测发动机转速，PCM据此计算进气量，确定喷油量和点火提前角。（2）检测发动机基准缸（一缸或其他缸）的基准位置（活塞压缩上止点或压缩上止点前、后一固定角度），进行缸序判别，进一步确定活塞的任一位置。（3）检测曲轴转过的角度，PCM判定活塞运行的任一位置，确定点火时刻和喷油时刻。（4）控制喷油和点火之外，还用于怠速控制、废气再循环控制、燃油蒸发控制等。2.4.1作用《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修2.4.2类型霍尔式霍尔式电磁感应式电磁感应式光电式光电式磁阻式磁阻式交流信号交流信号数字信号数字信号《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修2.4.3电磁感应式曲轴位置传感器永磁铁：安装在信号盘的边缘，产生永磁场，穿过信号盘、电磁线圈等。电磁线圈：当磁场变化时，产生感应电动势，输出信号。信号盘：安装在曲轴、凸轮轴或分电器轴上，并随之转动，信号盘上均制有若干凸齿和齿槽（特殊：一宽齿槽或装一销钉），信号盘形状决定了信号波形。气隙(小于2mm)：过大，信号弱；过小，碰撞结构《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修•信号盘旋转，当信号盘凸齿接近并对正电磁线圈时，磁场增强；当信号盘凸齿离开电磁线圈时，磁场减弱，在感应线圈中产生交变的感应电动势，其频率和幅值随发动机转速的增大而增大，根据频率（脉冲数）计量转速。•其中宽齿槽或销钉对正电磁线圈时，产生频率不同的信号，用于确认曲轴基准位置。需要有信号处理电路；万用表交流电压档或频率档测量，最好用示波器。2.4.3电磁感应式曲轴位置传感器原理《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修霍尔集成电路：安装在分电器上，位于触发叶轮的外测。触发叶轮：安装在分电器轴上，缸数相等的四个叶片（50°）和四个窗口（40°）。永久磁铁：安装在分电器底板上，位于触发叶轮的内侧，与霍尔集成电路相对。（桑塔纳AFE发动机）（复习提问）2.4.4霍尔式曲轴位置传感器结构《汽油发动机微机控制系统检修》学习单元2.6曲轴位置传感器电路的检修叶片进入气隙，磁场被旁路，霍尔电压为0,输出高电平；叶片离开气隙，磁场穿过霍尔元件，产生霍尔电压，输出低电平。动画（霍尔式）霍尔式）发动机不停地运转，产生数字脉冲信号，信号的频率随发动机转发动机不停地运转，产生数字脉冲信号，信号的频率随发动机转速的增大而增大。速的增大而...
