汽车构造和拆装转向系统认知和拆装VIP免费

汽车构造和拆装转向系统认知和拆装_第1页
1/46
汽车构造和拆装转向系统认知和拆装_第2页
2/46
汽车构造和拆装转向系统认知和拆装_第3页
3/46

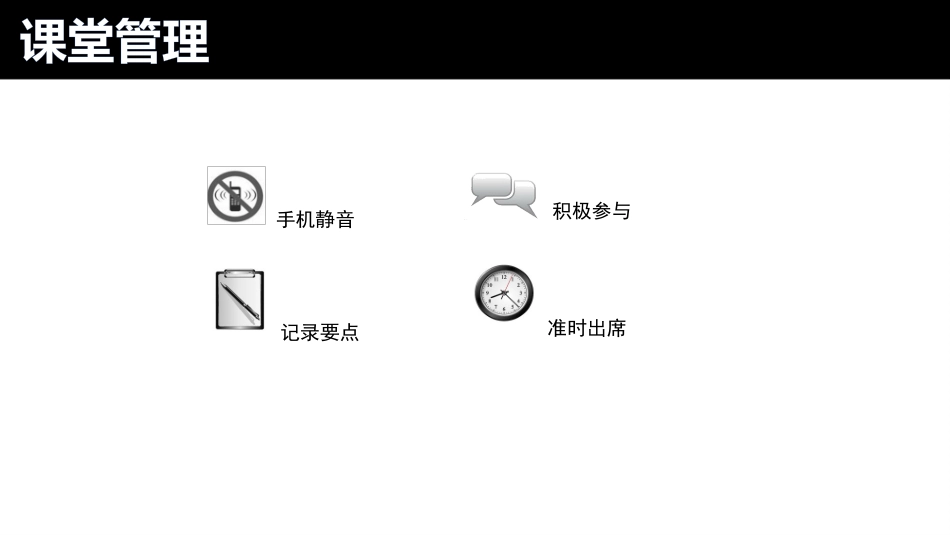

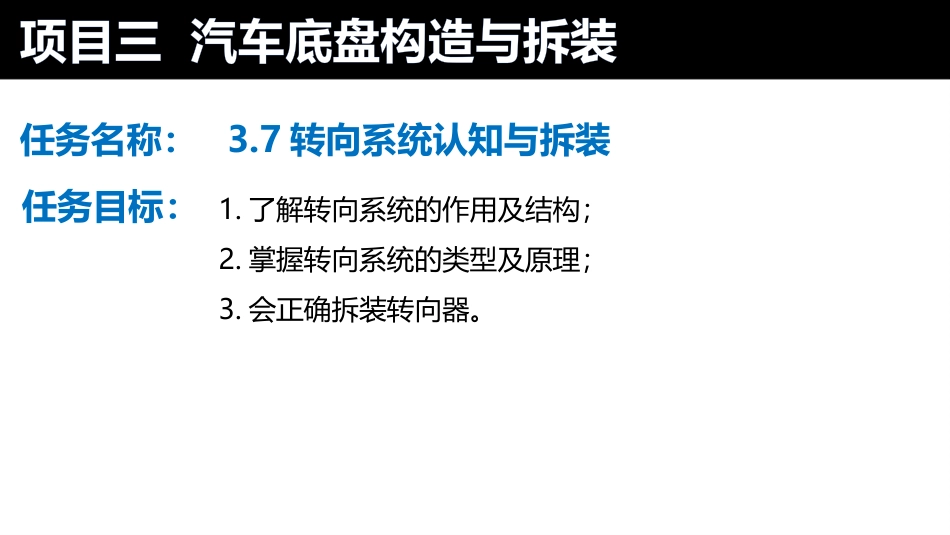

2018-022018-02汽车构造与拆装课堂管理准时出席手机静音记录要点积极参与项目三汽车底盘构造与拆装任务名称:3.7转向系统认知与拆装1.了解转向系统的作用及结构;2.掌握转向系统的类型及原理;3.会正确拆装转向器。任务目标:1.转向系统4汽车在行驶过程中,需要改变或维持行驶方向或轨迹,这种改变是通过转向轮(前轮)相对于汽车纵轴线偏转一定角度实现的。转向系统用于保证按驾驶员的要求改变行驶方向,在受到路面干扰时,与行驶系统配合,保持汽车直线行驶。2.转向系统的作用是什么?5功用根据驾驶员的意愿改变汽车的行驶方向恢复汽车的行驶方向类型根据其转向能源的不同机械转向系统:以驾驶员的体力作为转向能源动力转向系统:兼用驾驶员体力和发动机(或电动机)的动力作为转向能源33.机械转向系统6前轮为独立悬架转向操纵机构转向器转向传动机构3.机械转向系统7前轮为非独立悬架转向操纵机构转向器转向传动机构4.动力转向系统8组成机械转向系统转向操纵机构转向器转向传动机构液压加力装置转向液压泵转向油管转向控制阀转向动力缸(动力转向器)5.转向规律9转向轮理想关系式cotα=cotβ+B/Lα-外转向轮偏转角β-内转向轮偏转角B-两侧主销轴线与地面相交点间距离L-汽车轴距R-汽车转弯半径O-转向中心要求保证所有车轮均作纯滚动,即所有车轮轴线的延长线都要相交于一点O汽车转向时,可避免车轮相对地面滑动而产生附加阻力,减轻轮胎磨损6.转向操纵机构10组成转向盘到转向器之间的所有零部件总称为转向操纵机构安全装置7.转向盘的作用是什么?11转向盘的功用是将驾驶员的转向力矩传给转向轴,使转向轴转动,从而使汽车转向。转向盘自由行程:转动转向盘消除传动副之间的间隙后,车轮才偏转,此时转向盘转过的角度为转向盘自由行程。作用是缓和路面冲击,大小为10-15度。8.转向柱的作用是什么?12转向柱位于转向盘和转向机之间,功能有转向轴锁定。中、高级轿车还具有转向盘倾斜度可调整、转向柱可伸缩、受碰撞后转向盘退缩功能。转向轴连接转向盘和转向器转向柱管管内轴承和衬套支承转向轴吸能装置转向轴错位缓冲转向轴错位和支架变形缓冲转向柱管变形吸收冲击能量并缓冲9.吸能装置13转向柱管变形吸收冲击能量并缓冲装用网格状或波纹管式转向柱管吸能装置当发生猛烈撞车导致人体冲撞转向盘时,网格部分或波纹管部分将被压缩产生塑性变形,吸收冲击能量10.转向轴锁14转向轴锁定,功用是防止车辆被盗失。当打开点火开关后,锁销退出,转向轴处于自由状态。当拔出点火钥匙后,锁销伸出,转向轴被锁在转向柱管上,转向轴处于锁住状态,使转向盘不能转动。11.转向盘倾斜度可调15可以调整转向柱的倾斜度,与可伸缩转向柱配合可以方便的调整转向盘合适的空间位置,以适应不同驾驶习惯和不同身高驾驶员对转向盘位置的要求。12.转向盘退缩16在车辆碰撞情况下转向盘受到较强冲击时,转向轴和转向柱管可通过退缩变形来缓冲冲击能量。13.转向器17转向器传动效率转向器的输出功率与输入功率之比称为转向器传动效率正效率功率由转向轴输入,由转向传动机构输出求得的传动效率正效率越高越好逆效率功率由转向传动机构输入,由转向轴输出求得的传动效率转向器类型可逆式转向器不可逆式转向器极限可逆式转向器14.转向器传动效率18可逆式转向器逆效率很高的转向器称为可逆式转向器特点:路面传到转向传动机构的反力很容易传到转向轴和转向盘上,利于转向轮和转向盘的自动回正;但也能将坏路面对车轮的冲击力传到转向盘,发生“打手”情况常用于轿车、客车和货车不可逆式转向器逆效率很低的转向器称为不可逆式转向器不可逆式转向器使转向轮不能自动回正、没有路感由于上述特性,在汽车上很少采用极限可逆式转向器逆效率略高于不可逆式转向器称为极限可逆式转向器其反向传力性能介于可逆式和不可逆式之间,接近于不可逆式驾驶员有一定路感,可以实现转向轮自动回正,只有路面冲击力很大时,才能部分地传到转向盘常用于越野车和矿用自卸汽车15.齿轮齿条式转向器19齿轮齿条式转向器以齿轮和齿条传动作为传动机构适合与麦弗逊式独立悬架配用常用于轿车、微型货车和轻型货车轿车普遍采用的都是齿轮齿条式...
