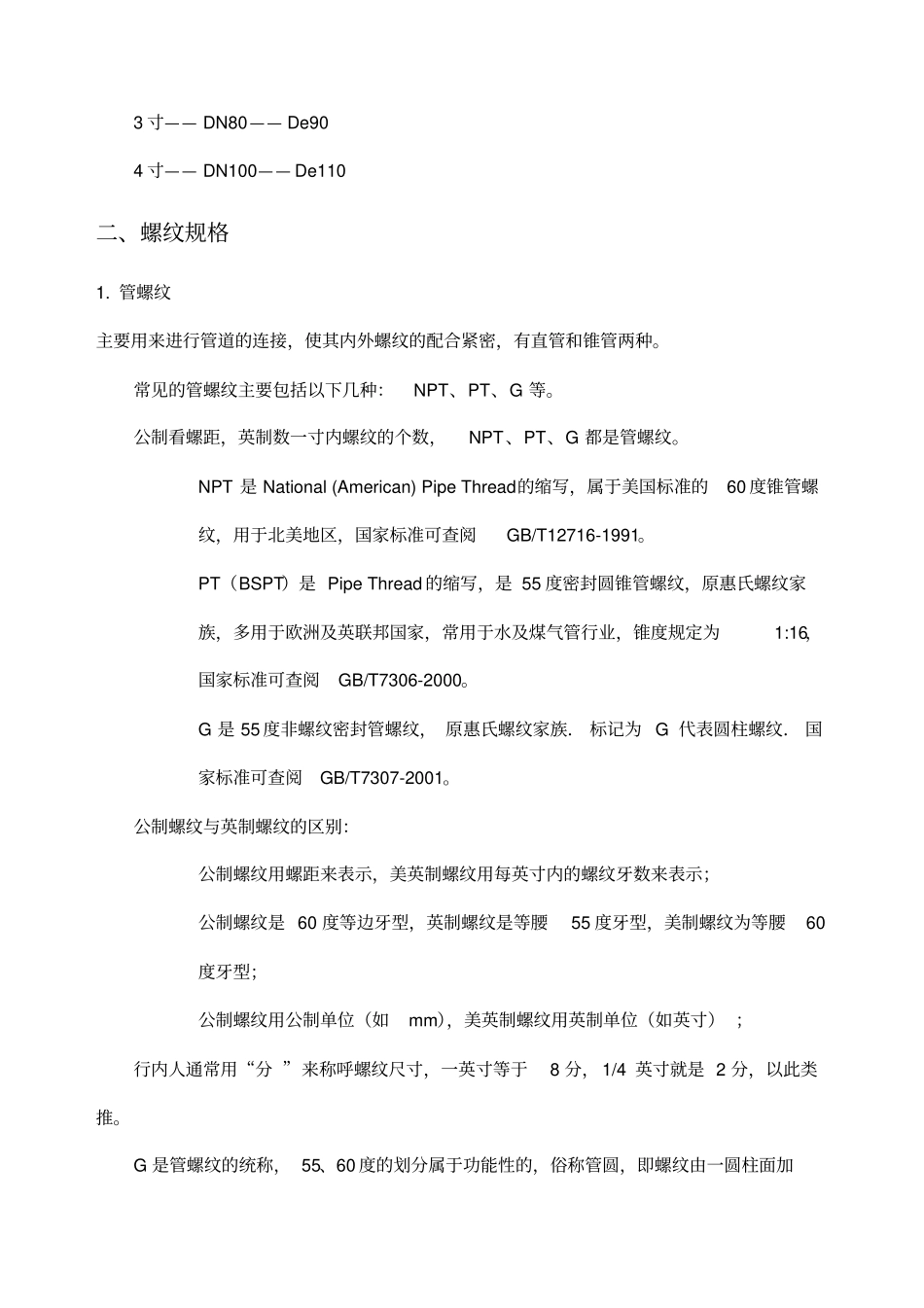

一、管子直径表示方法一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D 来表示，其后附加外径的尺寸和壁厚， 例如外径为 108mm的无缝钢管，壁厚为5mm，用 D108*5 表示，塑料管也用外径表示，如De63。其它如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示，在设计图纸中一般采用公称直径来表示， 公称直径是为了设计制造和维修，方便人为地规定的一种标准， 也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm 的无缝钢管有102*5 和 108*5 等好几种， 108 为管子的外径， 5 表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN 表示，如果在设计图纸中采用外径表示，也应该做出管道规格对照表，表明某种管道的公称直径，壁厚。老式的说法：4 分（1/2 ”）—— DN15—— DE20 6 分（3/4 ”）—— DN20—— De25 1 寸—— DN25—— De32 1 寸 2—— DN32—— De40 1 寸半—— DN40—— De50 2 寸—— DN50—— De63 2 寸半—— DN65—— De75 3 寸—— DN80—— De90 4 寸—— DN100—— De110 二、螺纹规格1. 管螺纹主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。常见的管螺纹主要包括以下几种：NPT、PT、G 等。公制看螺距，英制数一寸内螺纹的个数，NPT、PT、G 都是管螺纹。NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区，国家标准可查阅GB/T12716-1991。PT（BSPT）是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，原惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度规定为1:16，国家标准可查阅GB/T7306-2000。G 是 55 度非螺纹密封管螺纹， 原惠氏螺纹家族． 标记为 G 代表圆柱螺纹． 国家标准可查阅GB/T7307-2001。公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是 60 度等边牙型，英制螺纹是等腰55 度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制...
