螺纹联接练习试题与答案9

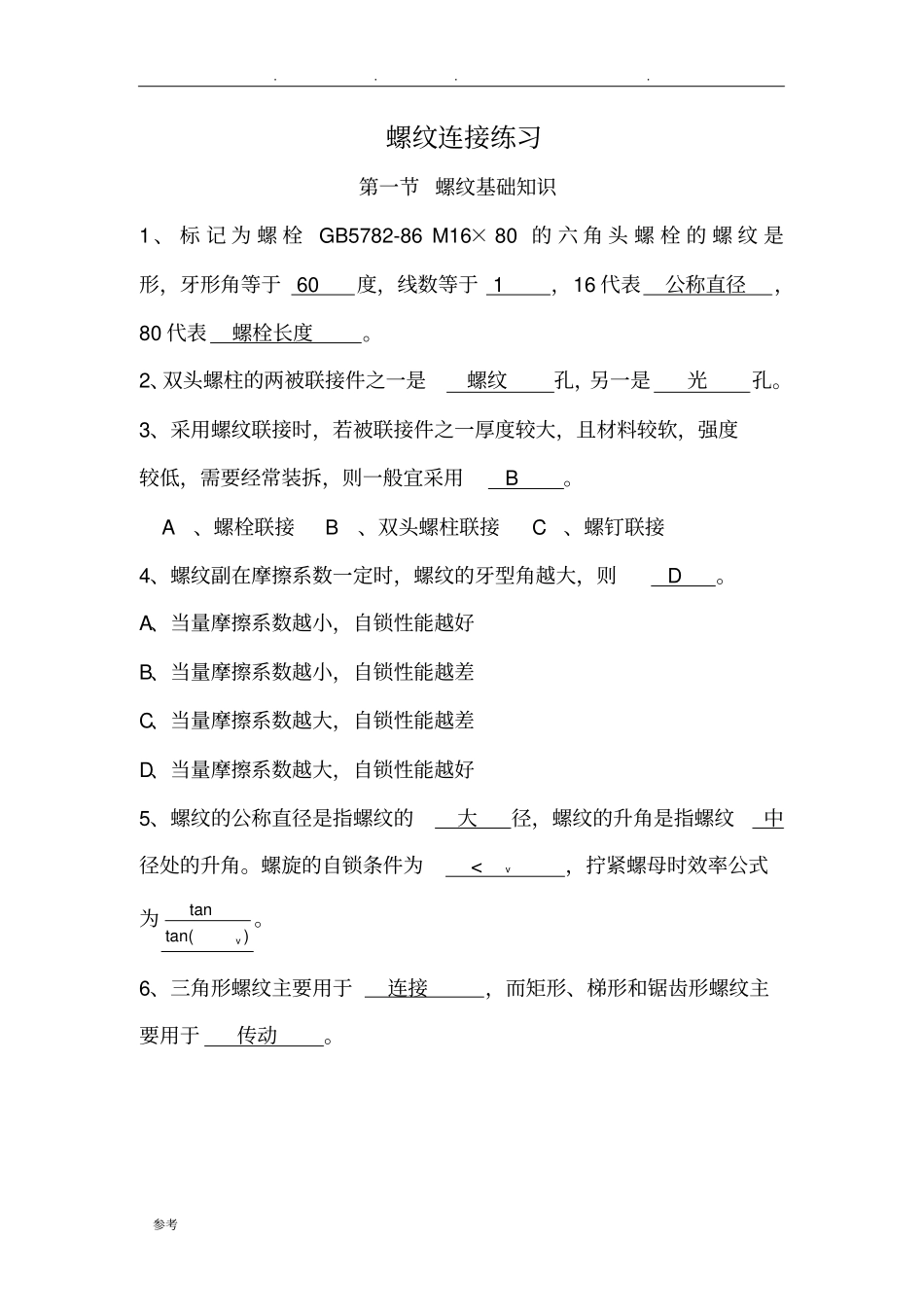

螺纹联接练习试题与答案9_第1页
1/19

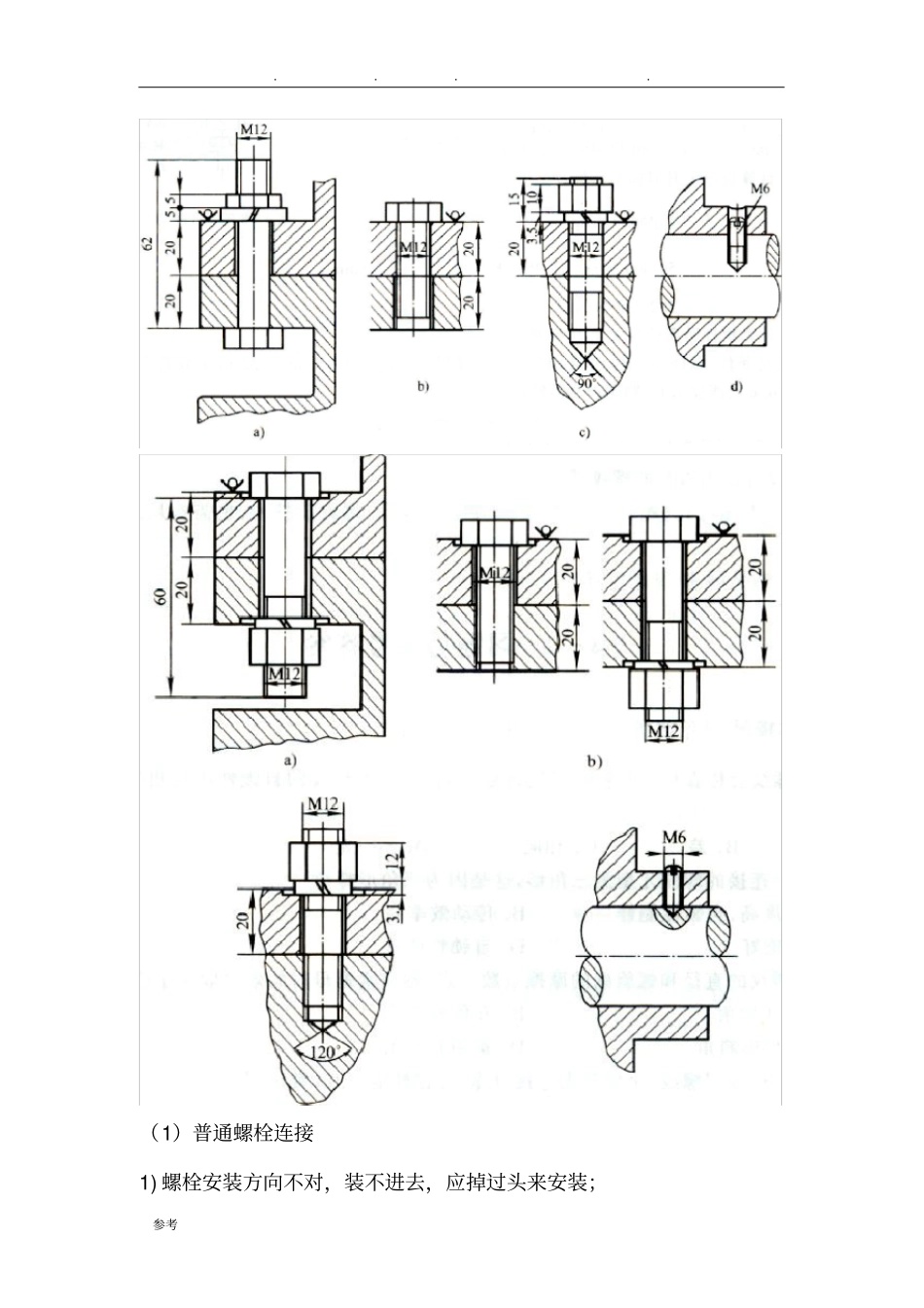

螺纹联接练习试题与答案9_第2页
2/19

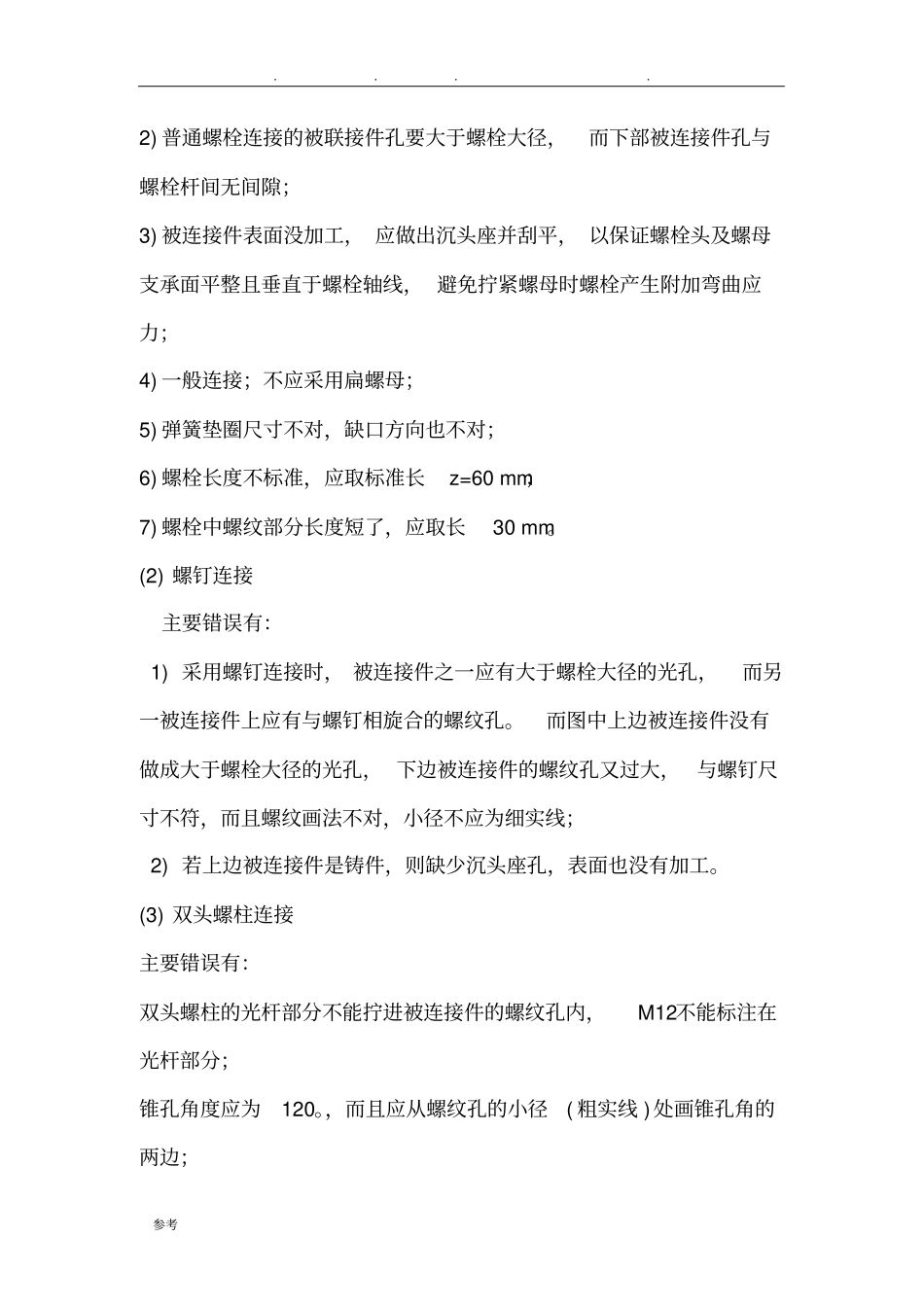

螺纹联接练习试题与答案9_第3页
3/19
. . . . 参考螺纹连接练习第一节 螺纹基础知识1 、 标 记 为 螺 栓GB5782-86 M16× 80 的 六 角 头 螺 栓 的 螺 纹 是形,牙形角等于 60 度,线数等于 1 ,16 代表公称直径,80 代表螺栓长度。2、双头螺柱的两被联接件之一是螺纹孔,另一是光孔。3、采用螺纹联接时,若被联接件之一厚度较大,且材料较软,强度较低,需要经常装拆,则一般宜采用 B 。 A、螺栓联接 B、双头螺柱联接 C、螺钉联接4、螺纹副在摩擦系数一定时,螺纹的牙型角越大,则 D 。A、当量摩擦系数越小,自锁性能越好B、当量摩擦系数越小,自锁性能越差C、当量摩擦系数越大,自锁性能越差D、当量摩擦系数越大,自锁性能越好5、螺纹的公称直径是指螺纹的大径,螺纹的升角是指螺纹中径处的升角。螺旋的自锁条件为< v,拧紧螺母时效率公式为)tan(tanv。6、三角形螺纹主要用于连接,而矩形、梯形和锯齿形螺纹主要用于传动。. . . . 参考(1)普通螺栓连接1) 螺栓安装方向不对,装不进去,应掉过头来安装;. . . . 参考2) 普通螺栓连接的被联接件孔要大于螺栓大径,而下部被连接件孔与螺栓杆间无间隙;3) 被连接件表面没加工, 应做出沉头座并刮平, 以保证螺栓头及螺母支承面平整且垂直于螺栓轴线, 避免拧紧螺母时螺栓产生附加弯曲应力;4) 一般连接;不应采用扁螺母;5) 弹簧垫圈尺寸不对,缺口方向也不对;6) 螺栓长度不标准,应取标准长z=60 mm;7) 螺栓中螺纹部分长度短了,应取长30 mm。(2) 螺钉连接主要错误有: 1) 采用螺钉连接时, 被连接件之一应有大于螺栓大径的光孔,而另一被连接件上应有与螺钉相旋合的螺纹孔。而图中上边被连接件没有做成大于螺栓大径的光孔, 下边被连接件的螺纹孔又过大,与螺钉尺寸不符,而且螺纹画法不对,小径不应为细实线; 2) 若上边被连接件是铸件,则缺少沉头座孔,表面也没有加工。(3) 双头螺柱连接主要错误有:双头螺柱的光杆部分不能拧进被连接件的螺纹孔内,M12不能标注在光杆部分;锥孔角度应为120。,而且应从螺纹孔的小径( 粗实线 )处画锥孔角的两边;. . . . 参考若上边被连接件是铸件,则缺少沉头座孔,表面也没加工:弹簧垫圈厚度尺寸不对。(4) 紧定螺钉连接主要错误有:1) 轮毂上没有做出 M6的螺纹孔;2) 轴上未加工螺纹孔,螺钉拧不进去,即使有螺纹孔,螺钉能拧入,也需作局剖视才清楚。第二节 螺纹联接的预紧与防松7、螺纹联接常用的防松原理有、...
