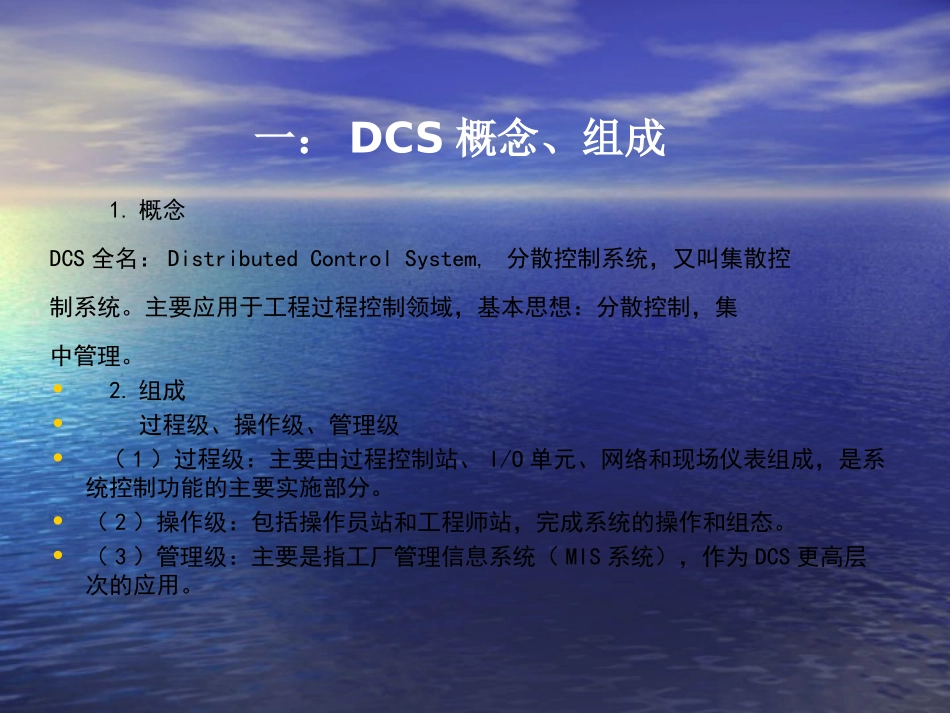

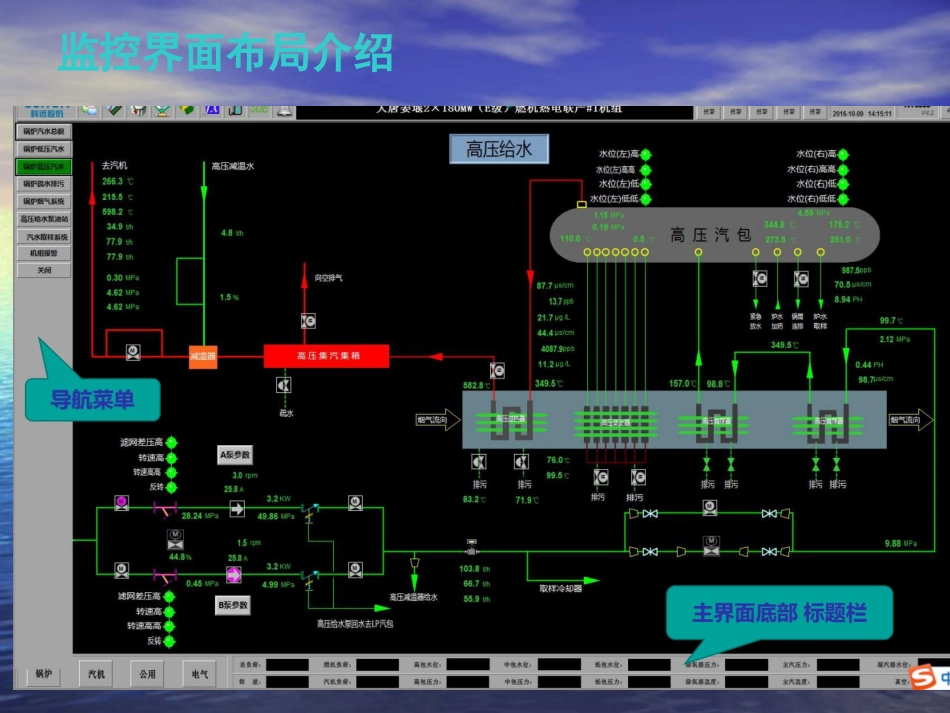

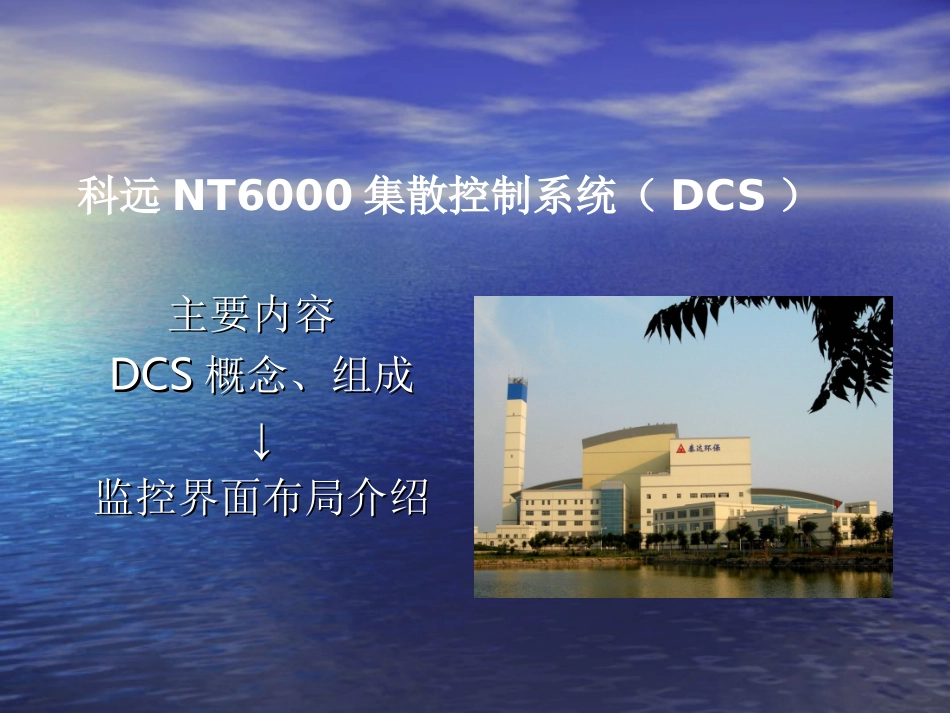

科远NT6000集散控制系统（DCS）主要内容主要内容DCSDCS概念、组成概念、组成↓↓监控界面布局介绍监控界面布局介绍1.概念DCS全名：DistributedControlSystem,分散控制系统，又叫集散控制系统。主要应用于工程过程控制领域，基本思想：分散控制，集中管理。•2.组成•过程级、操作级、管理级•（1）过程级：主要由过程控制站、I/O单元、网络和现场仪表组成，是系统控制功能的主要实施部分。•（2）操作级：包括操作员站和工程师站，完成系统的操作和组态。•（3）管理级：主要是指工厂管理信息系统（MIS系统），作为DCS更高层次的应用。一：DCS概念、组成监控界面布局介绍主界面顶部、标题栏主界面底部、标题栏系统导航菜单DAS系统•数据采集系统数据采集系统将现场的各类仪表所测量的信号变送转换并传输到将现场的各类仪表所测量的信号变送转换并传输到DCSDCS相应的各类型信号采集模块，在程序组态与相应的各类型信号采集模块，在程序组态与画面组态中予以实时显示并且具有历史查询功能。画面组态中予以实时显示并且具有历史查询功能。SCS系统•顺序控制系统顺序控制系统具有连锁保护，顺序启停的功能。根据现场工艺流程实际的需求，具有连锁保护，顺序启停的功能。根据现场工艺流程实际的需求，将各阀门、泵、电机、加热器、振打装置、加料装置等组合为将各阀门、泵、电机、加热器、振打装置、加料装置等组合为一个具有自动启停、运行、保护等功能的整体。提高工厂的自一个具有自动启停、运行、保护等功能的整体。提高工厂的自动化运转水平，减轻运行人员的操作负担。动化运转水平，减轻运行人员的操作负担。DEH（DigitalElectricHydraulicControlSystem）•概念阐释：数字电液调控系统概念阐释：数字电液调控系统实时采集机组运行时的各项参数，经过反馈调节计算，通过模拟通实时采集机组运行时的各项参数，经过反馈调节计算，通过模拟通道输出一个阀位控制信号，使机组各项参数维持在一个规定的道输出一个阀位控制信号，使机组各项参数维持在一个规定的范围之内。范围之内。汽轮机过程演示DEH各构成部分及其主要功能•操作员站：主要完成的是人机接口（操作员站：主要完成的是人机接口（HMHMII）功能，运行人员通过操作员站完成对）功能，运行人员通过操作员站完成对DEHDEH系统操作。任意一台操作员站也可以系统操作。任意一台操作员站也可以兼作成工程师站（或独立设置），工程师兼作成工程师站（或独立设置），工程师和和DEHDEH软件维护人员可以通过工程师站软件维护人员可以通过工程师站进行组态等修改算法和配置的操作。进行组态等修改算法和配置的操作。•HUBHUB（或交换机）：网络集线器（或网络交换机），实（或交换机）：网络集线器（或网络交换机），实现现DEHDEH系统网络通讯物理接口。系统网络通讯物理接口。•控制柜：实现控制柜：实现I/OI/O模块的安装布置和接线端模块的安装布置和接线端子的布置，子的布置，I/OI/O模块通过模块通过IOIO通信线和控制器通信线和控制器连接构成底层的控制网络，连接构成底层的控制网络，I/OI/O模块主要实模块主要实现对所需要的被控参数采集输入和控制信号现对所需要的被控参数采集输入和控制信号的输出工作。通过工程师站将的输出工作。通过工程师站将DEHDEH控制算法控制算法下装到控制器，控制柜中的控制器完成下装到控制器，控制柜中的控制器完成DEHDEH控制算法的运算。控制算法的运算。•伺服放大器：伺服放大器：DEHDEH专用的伺服模块，专用的伺服模块，实际上是控制柜中的一部分。主要实现的实际上是控制柜中的一部分。主要实现的功能是该模块和电液转换器（功能是该模块和电液转换器（DDVDDV阀）、阀）、油动机、油动机、LVDTLVDT（差动变压器式位移传感（差动变压器式位移传感器）共同组成一个液压伺服执行机构，实器）共同组成一个液压伺服执行机构，实现对汽轮机的控制。现对汽轮机的控制。•电液转换器：是电液转换器：是DEHDEH最为重要的环节，主最为重要的环节，主要完成将电信号转换为与之对应的液压信号，要完成将电信号转换为与之对应的液压信号，采用采用DDVDDV阀（直流力矩马达伺服阀）可以阀（直流力矩马达伺服...
