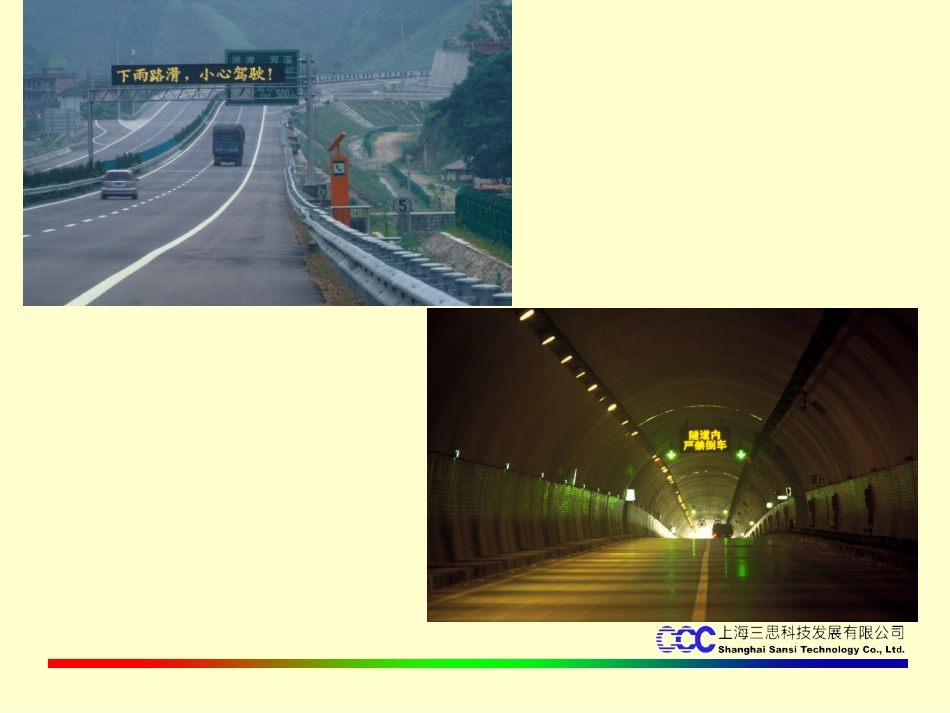

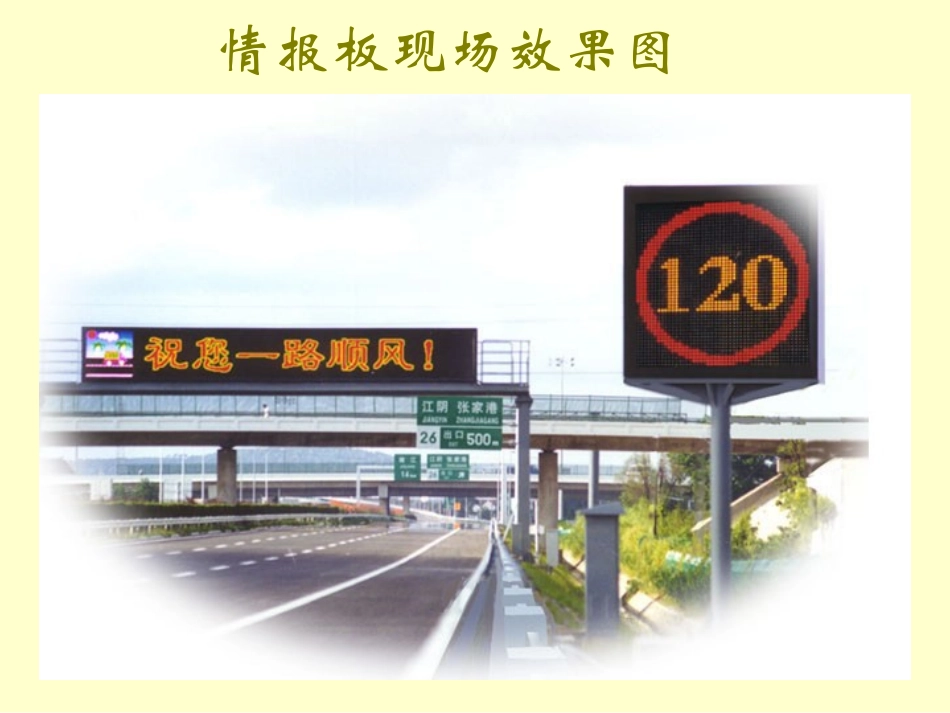

情报板现场效果图情报板正视图情报板后视图情报板工作原理框图监控中心控制线路开关电源象素管显示开关电源光纤网路控制器数据控制接收系统（HI4RECE）显示控制板（HI8BOX）象素管显示模组5VvLED可变情报板工作原理框图可变情报板情报板连接平面示意图通讯示意图RS232光端机分线点分线点8芯光缆4芯光缆K4终端盒K4光端机K4工控机K4情报板K1终端盒K1光端机K1工控机K1情报板K22情报板K22工控机K22光端机K22终端盒K28情报板K28工控机K28光端机K28终端盒RS232地图板指示灯K1K5K22K28RS232监控中心K5情报板组成模组控制箱模组后视图强电部分空气开关避雷器电压检测器通讯部分工控机工控机部件（6016、HI6PC）串口：与监控中心通讯串口2：本地调试64孔排座与HI6PC64针对插DB9针:与HI8BOX、监视面板连接DB25针:与HI4RECE连接L1(FST帧同步)、L2(发送使能)、L3(发)、L4(收)指示灯要闪烁HI6MON(监控面板）1.运行、控制：闪烁2.自动调光：常亮3.内通信：与BOX通讯时，闪烁4.外通信：与高端通讯时，闪烁5.故障指示：有故障时，对应灯亮光电池HI4RECE（数据接收板）指示灯L0～L4、L8～L10工作正常时，闪烁未接收到数据时：指示灯常亮HI4BOX（显示控制板）L1:帧同步指示灯，闪烁L2:485发送指示灯，闪烁L3:485接收指示灯，闪烁L4:CPU运行指示灯,闪烁CPUADDR0~4:地址跳线COLOR1~2:颜色跳线SCANH1~2:高度跳线TEST:自检（短路）模块1连接线DB9芯：连接HI8BOX、HI6PC、HI6MONDB25芯：连接HI6PC、HI4RECE16芯扁平线：连接HI4RECE、HI8BOX电源（N+1）模组内部电源连线简易限速标志车道通行灯红“X”绿“”气体放电管光耦正面输出反面LED驱动电压光电池220~控制（L1、L2正反面红；L3、L4正反面绿)钥匙
