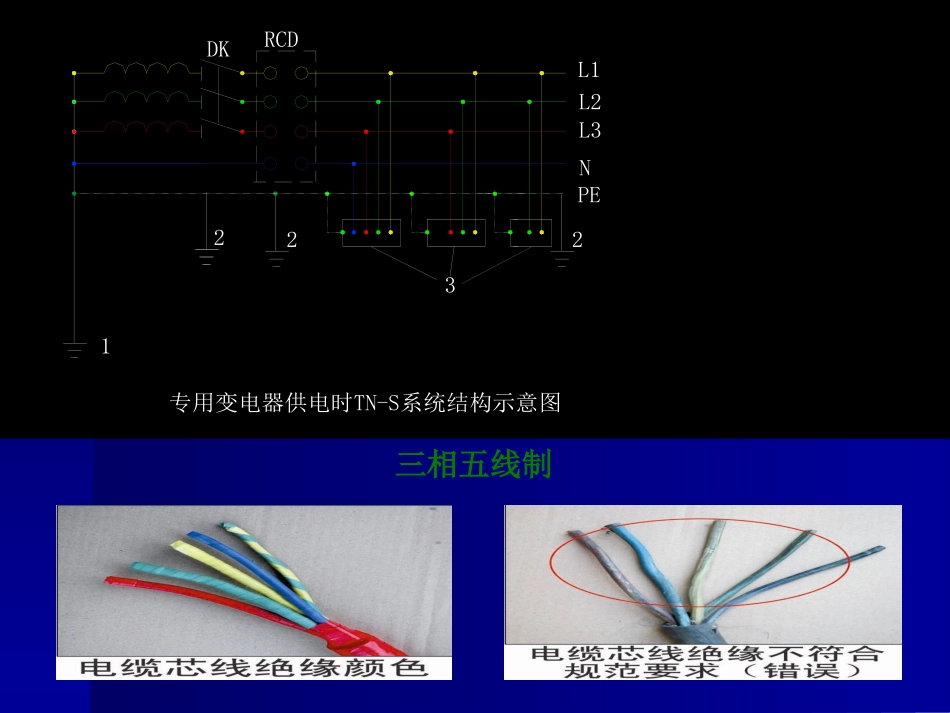

2专用变电器供电时TN-S系统结构示意图1232DKRCDPEL2L3L1N三相五线制外电变压器低压输出到总配电房线路接法线路的黄、绿、红三相线接入到总配电箱的总隔离开关上。常用开关电器1)熔断器2)自动空气开关空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。3)隔离开关隔离开关必须选用分断时有明显可见分断点的开关。淡蓝色中性接地线接入到第一级漏电保护器上的接线端。4)交流接触器交流接触器：常用控制电器，在电器控制电路中，分为控制电路和主电路。交流接触器是常被用来接通或断开电动机或其他设备的主电路。每小时可以开闭数百次。在电路中，常与按钮配合使用。5)剩余电流保护装置（漏电保护器）(RCDResidualcurrentprotectivedevice）电路中带电导线对地故障所产生的剩余电流超过规定值时，能够自动切断电源或报警的保护装置。将中性接地线用导线引出到PE端子作为保护零线从第一级漏电保护器“N”出线端接引到工作零接线端。从第一级总漏电保护器引出相线到多路分路隔离开关。三级配电示意图如下：三相负荷ABCNPE分配电箱总配电箱开关箱三相负荷接零保护示意图六、三相五线制接零保护示意图重复接地重复接地重复接地此时动力设备可用三相四线负荷ABCNPE分配电箱总配电箱三相四线负荷接零保护示意图开关箱重复接地重复接地重复接地电力系统接地极单相负荷ABCNPE分配电箱总配电箱开关箱单相负荷接零保护示意图重复接地重复接地重复接地此时照明设备可用两相负荷ABCNPE分配电箱总配电箱开关箱两相负荷接零保护示意图重复接地重复接地重复接地线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上，淡蓝色的N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板。黄绿双色的PE线接入到保护零端子板PE板上从二级分配电箱的总隔离开关引出三相线到漏电保护器。从漏电保护器接线端引出相线到分路隔离开关。黄、绿、红三相线分别从分配电箱的分路隔离开关引出,从N板接线端子引出淡蓝色的工作零线,从PE板接线端子引出黄绿双色保护零线。分配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零55、配电箱、开关箱的金属箱体、金属电器安、配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必装板以及电器正常不带电的金属底座、外壳等必须通过须通过PEPE线端子板与线端子板与PEPE线做电气连接，金属箱线做电气连接，金属箱门与金属体通过采用编织软铜线做电气连接。门与金属体通过采用编织软铜线做电气连接。1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关。2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上。3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上。4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出。安全距离：安全距离：3、临时用电一、隧道安全文明施工标准成为习惯，习惯符合标准，结果达到标准。严格采用“三相五线”TN－S供电系统，电线敷设整齐划一，设置灯箱布置洞内照明，保证施工用电安全。规范标准的照明灯具架空线路的档距架空线路的档距五线之间架设的安全距离3、电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混泥土板等硬质保护层。临时简易的电焊机群行灯变压器应设二次熔断保护
