西南交大2013结构力学E作业4

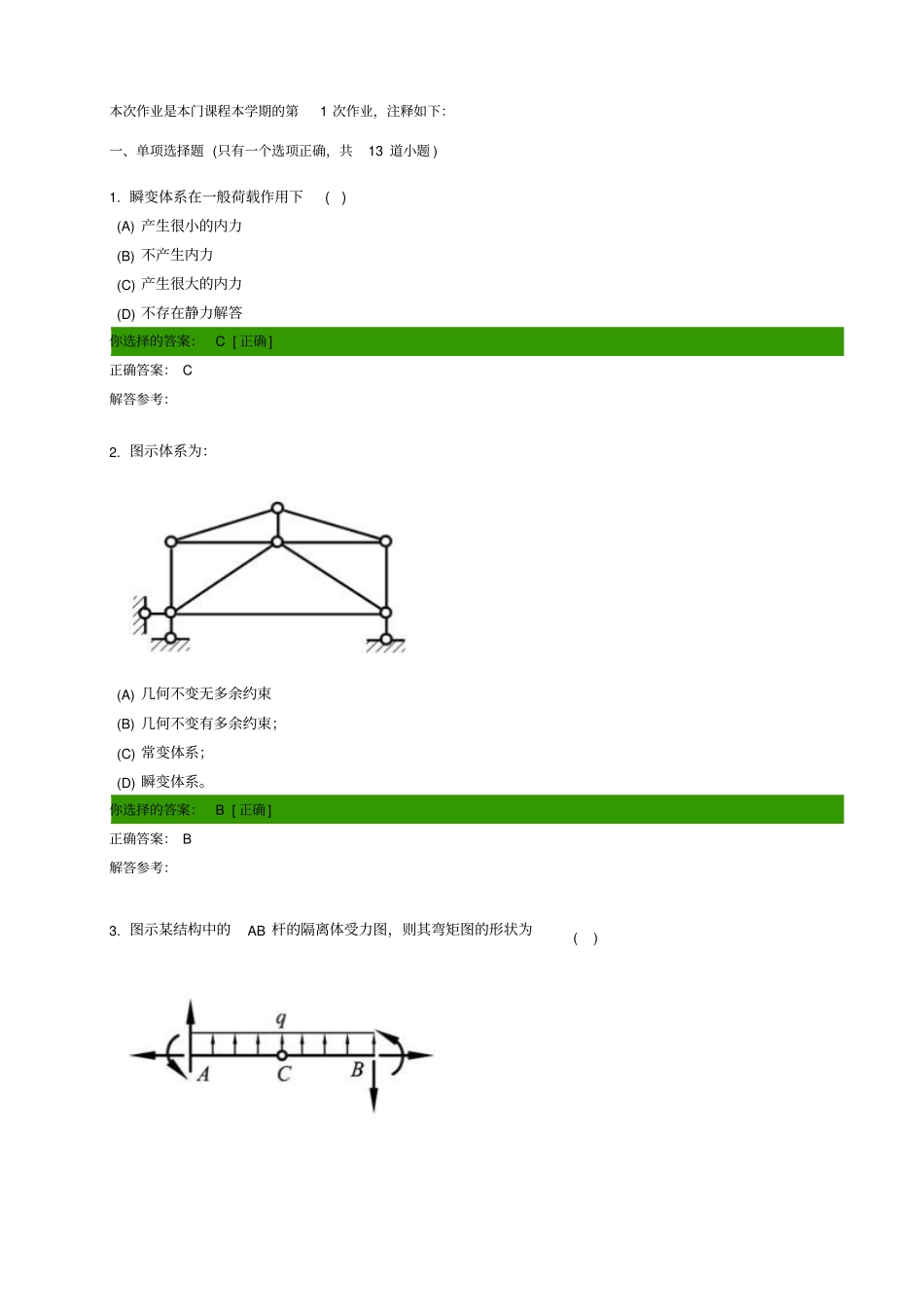

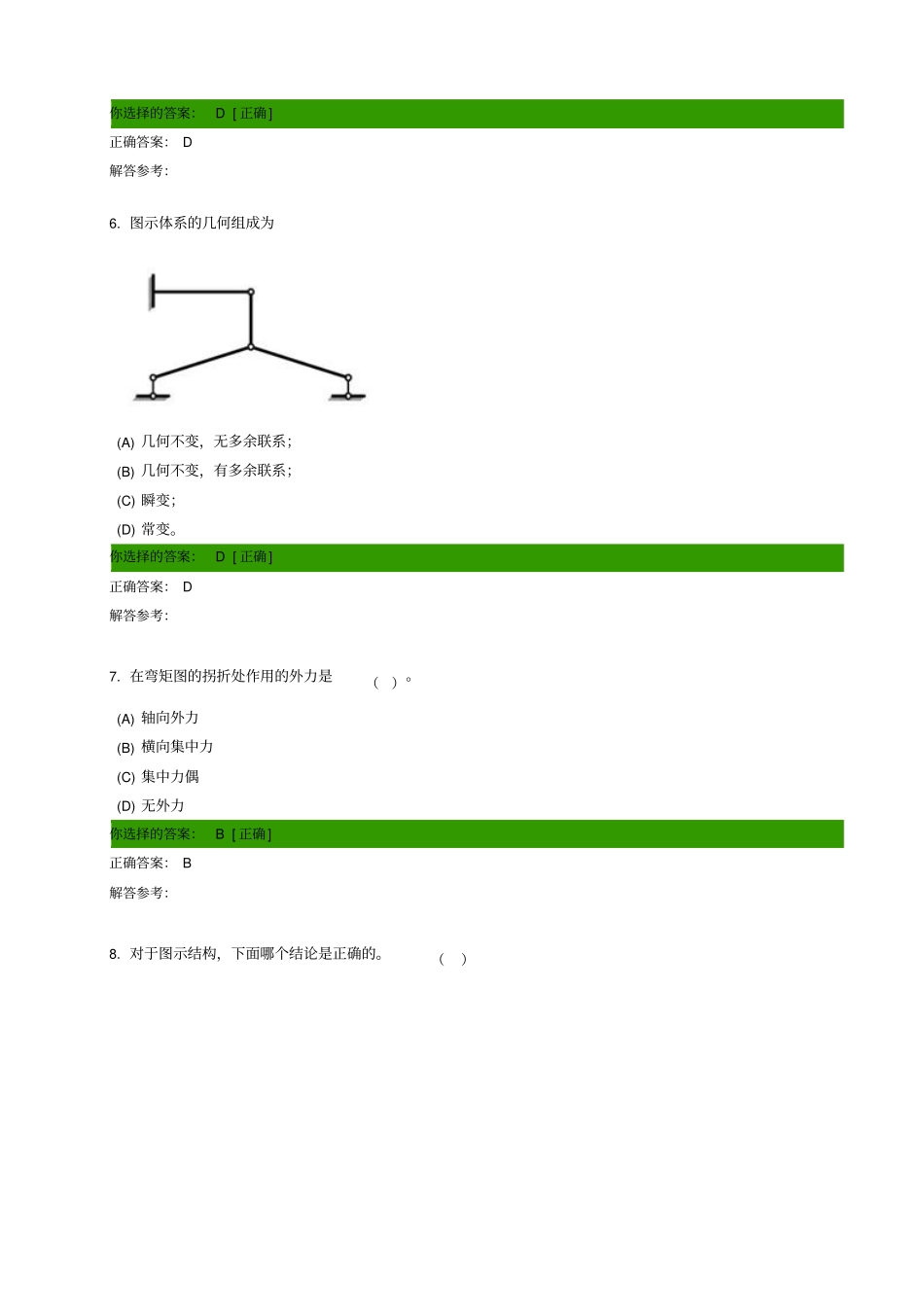

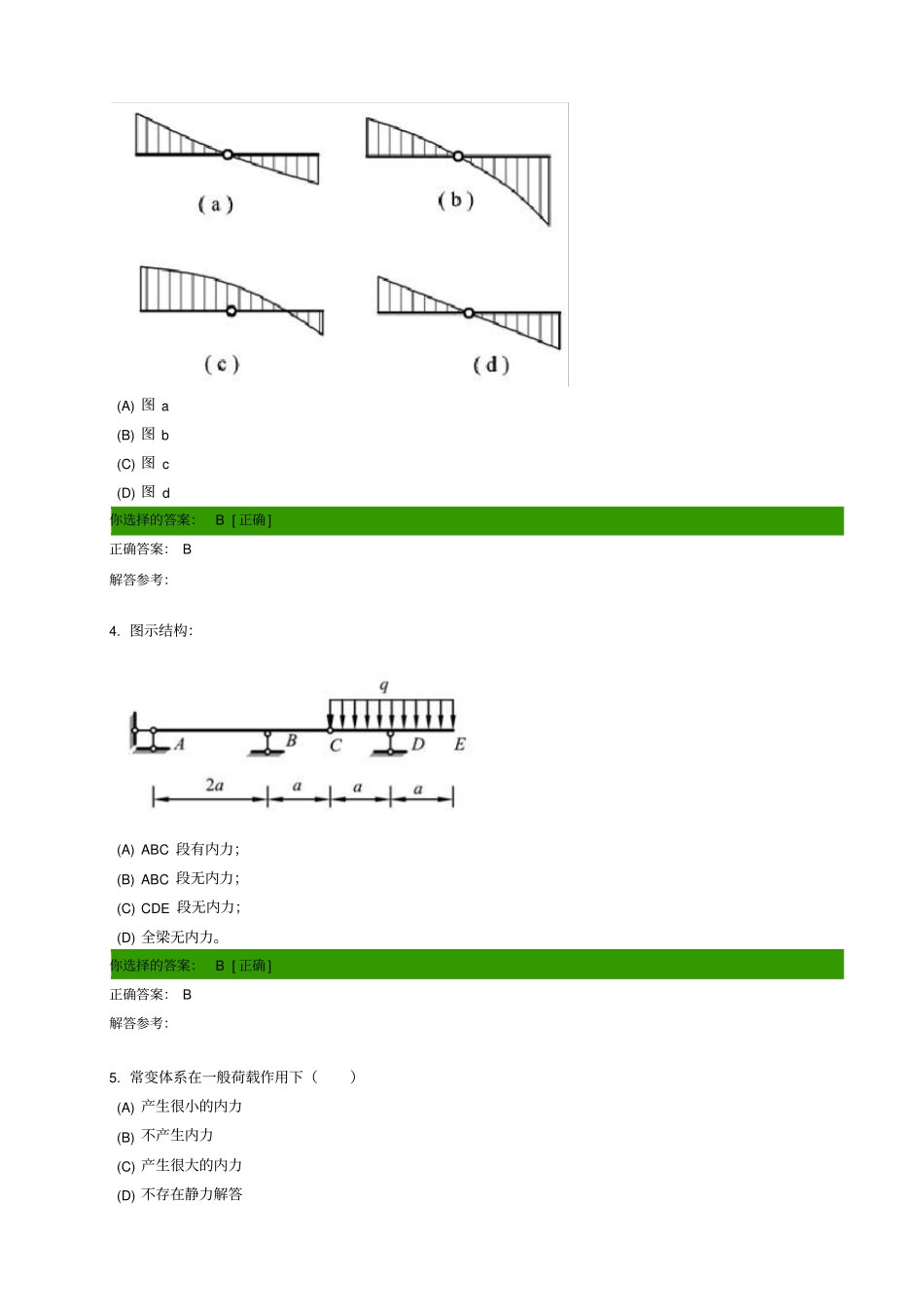

本次作业是本门课程本学期的第1 次作业，注释如下：一、单项选择题 (只有一个选项正确，共13 道小题 ) 1. 瞬变体系在一般荷载作用下( ) (A) 产生很小的内力 (B) 不产生内力 (C) 产生很大的内力 (D) 不存在静力解答你选择的答案： C [ 正确]正确答案： C 解答参考：2. 图示体系为： (A) 几何不变无多余约束 (B) 几何不变有多余约束； (C) 常变体系； (D) 瞬变体系。你选择的答案： B [ 正确]正确答案： B 解答参考：3. 图示某结构中的AB 杆的隔离体受力图，则其弯矩图的形状为( ) (A) 图 a (B) 图 b (C) 图 c (D) 图 d 你选择的答案： B [ 正确]正确答案： B 解答参考：4. 图示结构： (A) ABC 段有内力； (B) ABC 段无内力； (C) CDE 段无内力； (D) 全梁无内力。你选择的答案： B [ 正确]正确答案： B 解答参考：5. 常变体系在一般荷载作用下（） (A) 产生很小的内力 (B) 不产生内力 (C) 产生很大的内力 (D) 不存在静力解答你选择的答案： D [ 正确]正确答案： D 解答参考：6. 图示体系的几何组成为 (A) 几何不变，无多余联系； (B) 几何不变，有多余联系； (C) 瞬变； (D) 常变。你选择的答案： D [ 正确]正确答案： D 解答参考：7. 在弯矩图的拐折处作用的外力是（）。 (A) 轴向外力 (B) 横向集中力 (C) 集中力偶 (D) 无外力你选择的答案： B [ 正确]正确答案： B 解答参考：8. 对于图示结构，下面哪个结论是正确的。（） (A) 该结构为桁架结构； (B) 该结构是组合结构，其中只有57 杆是受拉或受压杆（二力杆）； (C) 只有杆 34 的内力有弯矩； (D) 除杆 123 外，其余各杆均为二力杆。你选择的答案： B [ 正确]正确答案： B 解答参考：9. 在径向均布荷载作用下，三铰拱的合理轴线为：( ) (A) 圆弧线； (B) 抛物线； (C) 悬链线； (D) 正弦曲线。你选择的答案： A [ 正确]正确答案： A 解答参考：10. 如图示各结构弯矩图的形状正确的是( ) (A) 如图 a (B) 如图 b (C) 如图 c (D) 如图 d 你选择的答案： B [ 正确]正确答案： B 解答参考：11. 静定结构在支座移动时，会产生：( ) (A) 内力； (B) 应力； (C) 刚体位移； (D) 变形。你选择的答案： C [ 正确]正确答案： C 解答参考：12. 图示桁架，各杆EA为常数，除支座链杆外，零杆数为：( ) (A) 四...
