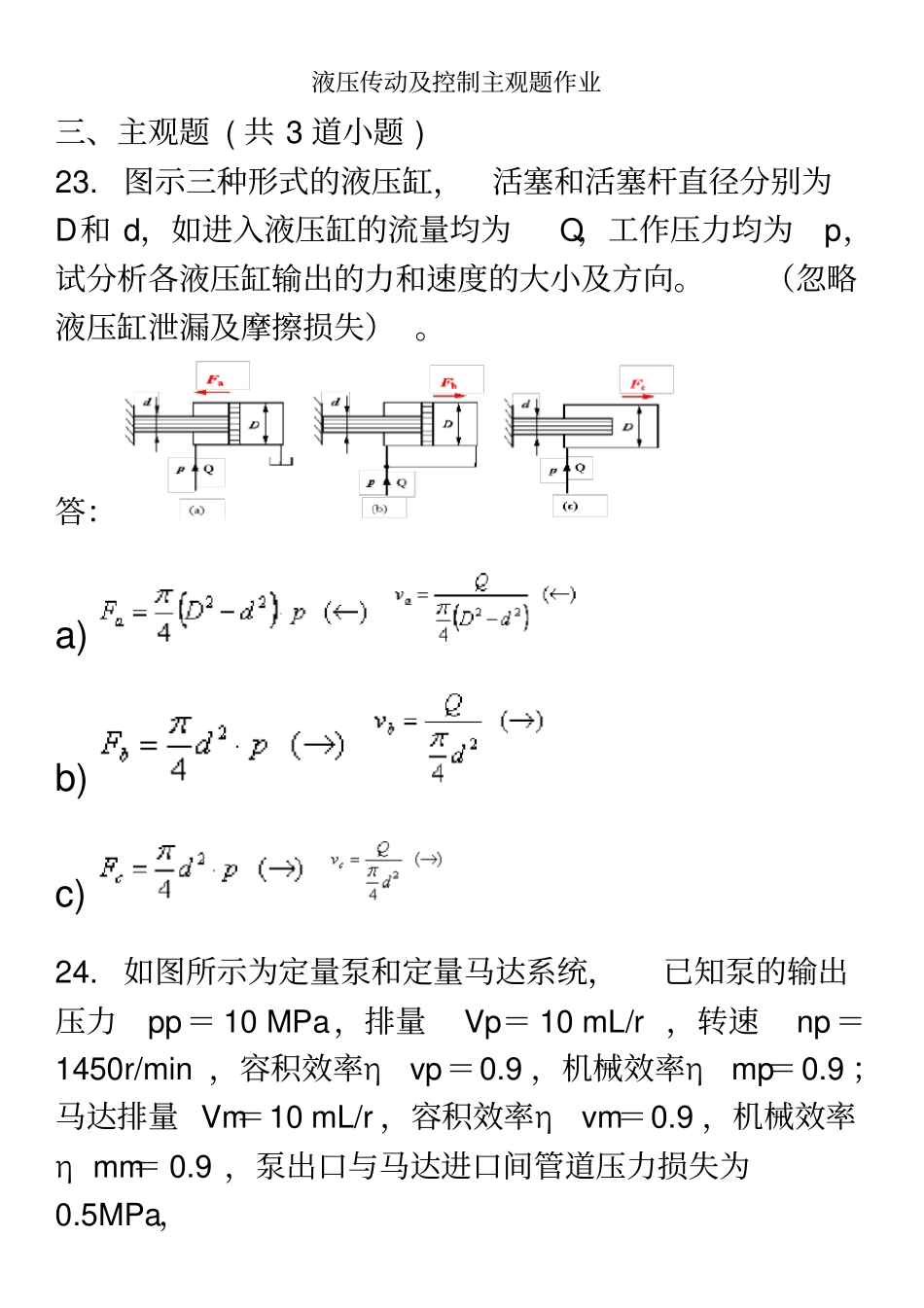

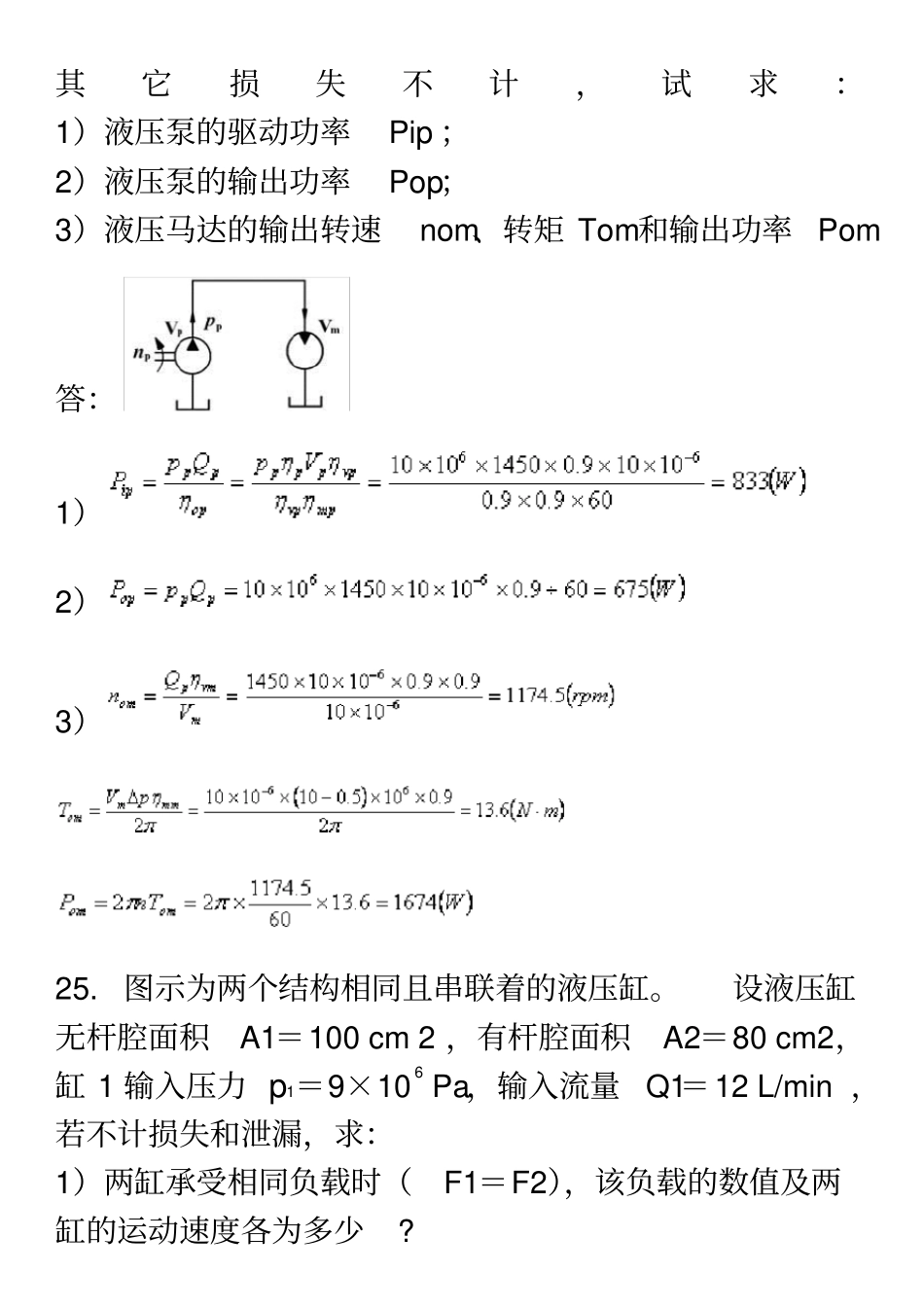

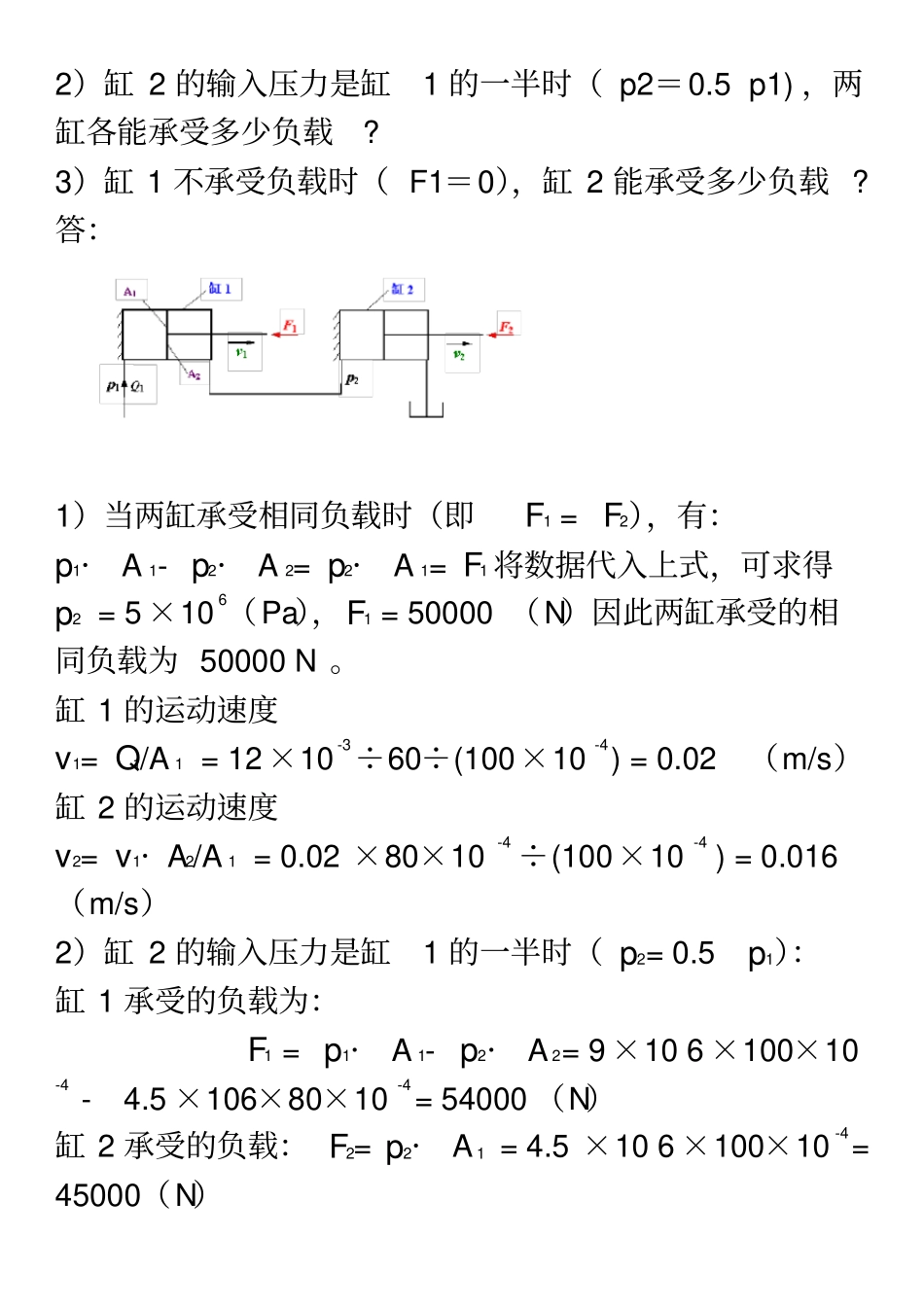

液压传动及控制主观题作业三、主观题 ( 共 3 道小题 ) 23. 图示三种形式的液压缸,活塞和活塞杆直径分别为D和 d,如进入液压缸的流量均为Q,工作压力均为p,试分析各液压缸输出的力和速度的大小及方向。(忽略液压缸泄漏及摩擦损失) 。答:a)b)c)24. 如图所示为定量泵和定量马达系统,已知泵的输出压力pp= 10 MPa,排量Vp= 10 mL/r ,转速np=1450r/min ,容积效率ηvp=0.9 ,机械效率ηmp=0.9 ;马达排量 Vm=10 mL/r ,容积效率ηvm=0.9 ,机械效率η mm= 0.9 ,泵出口与马达进口间管道压力损失为0.5MPa,其它损失不计,试求:1)液压泵的驱动功率Pip ;2)液压泵的输出功率Pop;3)液压马达的输出转速nom、转矩 Tom和输出功率Pom 答:1)2)3)25. 图示为两个结构相同且串联着的液压缸。设液压缸无杆腔面积A1=100 cm 2 ,有杆腔面积A2=80 cm2,缸 1 输入压力 p1=9×106 Pa,输入流量Q1=12 L/min ,若不计损失和泄漏,求:1)两缸承受相同负载时(F1=F2),该负载的数值及两缸的运动速度各为多少? 2)缸 2 的输入压力是缸1 的一半时( p2=0.5 p1) ,两缸各能承受多少负载? 3)缸 1 不承受负载时( F1=0),缸 2 能承受多少负载 ? 答:1)当两缸承受相同负载时(即F1 = F2),有:p1· A 1- p2· A 2= p2· A 1= F1 将数据代入上式,可求得p2 = 5 ×106(Pa),F1 = 50000 (N)因此两缸承受的相同负载为 50000 N 。缸 1 的运动速度v1= Q1/A 1 = 12 ×10-3÷60÷(100×10-4) = 0.02(m/s)缸 2 的运动速度v2= v1· A2/A 1 = 0.02 ×80×10 -4 ÷(100×10 -4 ) = 0.016(m/s)2)缸 2 的输入压力是缸1 的一半时( p2= 0.5 p1):缸 1 承受的负载为:F1 = p1· A 1- p2· A 2= 9 ×10 6 ×100×10-4 - 4.5 ×106×80×10-4= 54000 (N)缸 2 承受的负载: F2= p2· A 1 = 4.5 ×10 6 ×100×10-4= 45000(N)3)缸 1 不承受负载( F1=0),则有: p1· A 1- p2· A 2= 0 解得: p2 = 1.125 ×107(Pa)此时缸2 能承受的负载为:F2= p2· A 1 = 1.125 ×106×100×10-4=112500(N)三、主观题 ( 共 4 道小题 ) 22. 图示回路中,溢流阀的调定压力为5 MPa,减压阀调定压力为3 MPa,活塞运动时产生的负载压力为1MPa,其它损失不计,试分析:1)活塞在运动中和碰...
