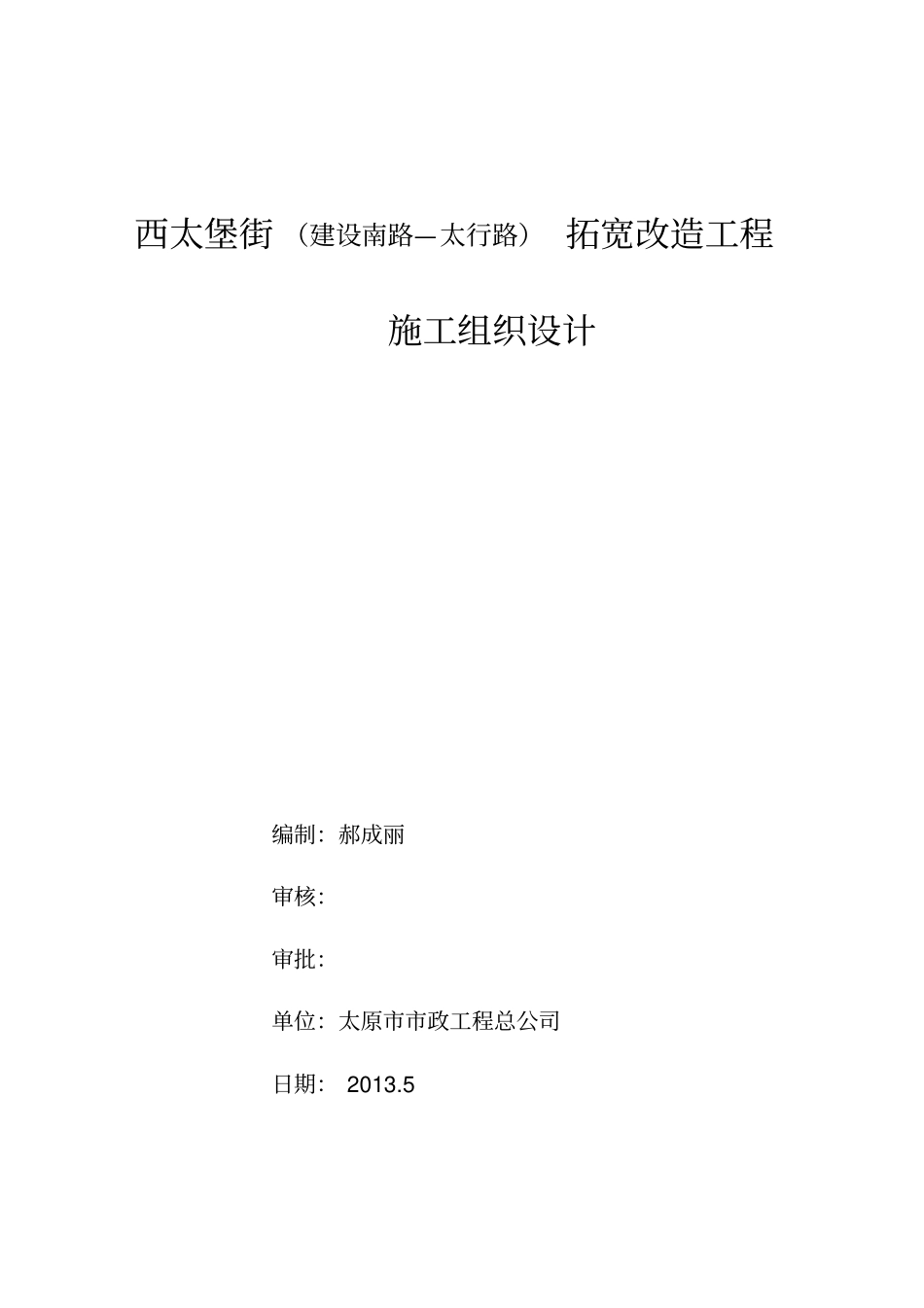

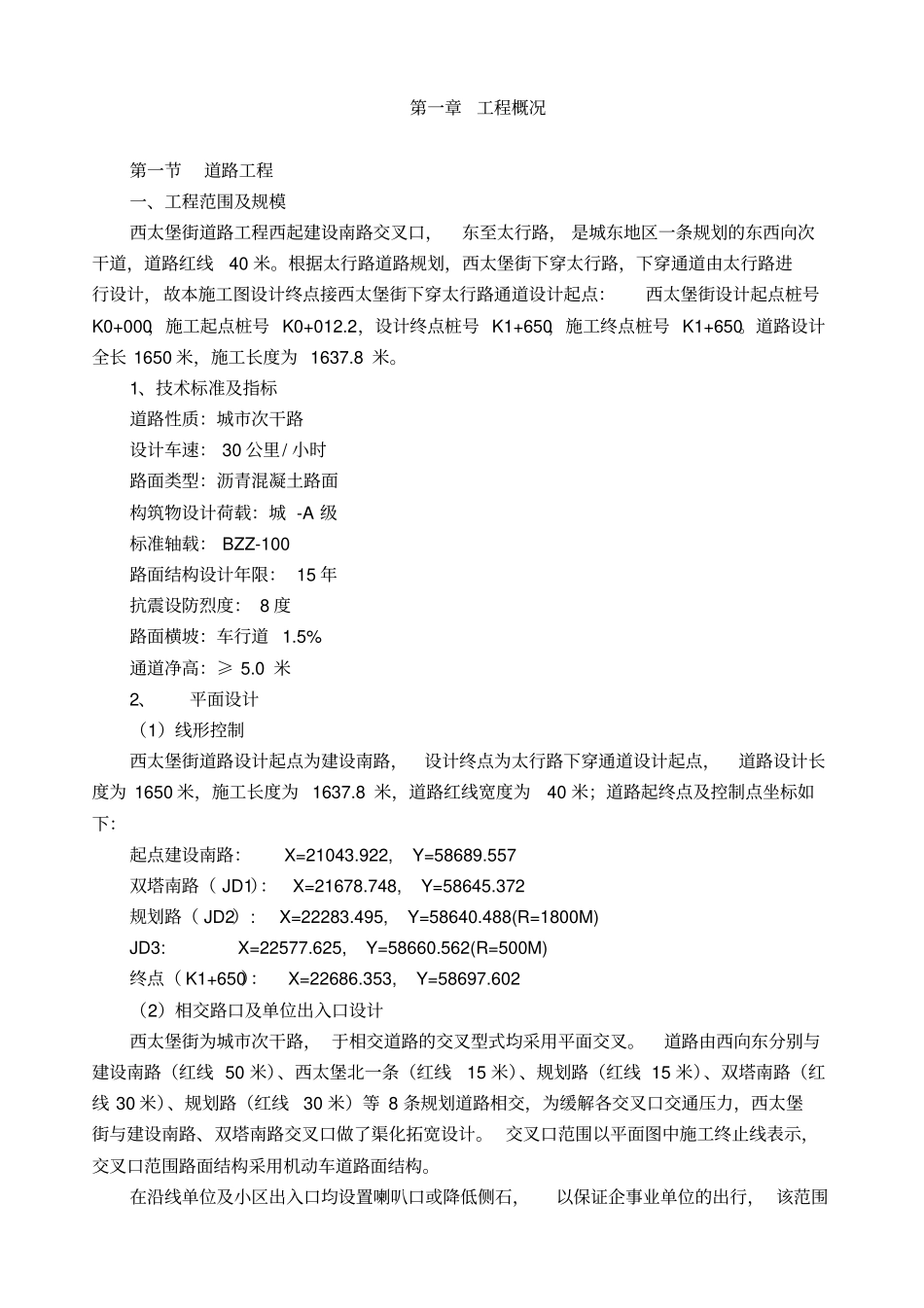

西太堡街 (建设南路—太行路) 拓宽改造工程施工组织设计编制:郝成丽审核:审批:单位:太原市市政工程总公司日期: 2013.5目录第一章工程概况第二章工期、质量、安全、文明施工承诺第三章施工总体安排第四章排水管道工程施工第五章钢筋混凝土检查井施工第六章道路工程施工第七章保证措施一、环保消防降噪声措施二、地下管线及其他地下设施的保护加固措施三、工期保证措施四、劳动力保证措施五、材料投入保证措施六 安全文明施工措施七、保证工程质量的措施八、雨季施工措施第八章关键施工技术、工艺、重点、难点分析和解决方案一、排水工程重点、难点分析和解决方案二、组织协调、文明环保工作重点、难点分析及解决方案第一章工程概况第一节道路工程一、工程范围及规模西太堡街道路工程西起建设南路交叉口,东至太行路, 是城东地区一条规划的东西向次干道,道路红线40 米。根据太行路道路规划,西太堡街下穿太行路,下穿通道由太行路进行设计,故本施工图设计终点接西太堡街下穿太行路通道设计起点:西太堡街设计起点桩号K0+000,施工起点桩号 K0+012.2,设计终点桩号 K1+650,施工终点桩号 K1+650。道路设计全长 1650 米,施工长度为 1637.8 米。1、技术标准及指标道路性质:城市次干路设计车速: 30 公里/ 小时路面类型:沥青混凝土路面构筑物设计荷载:城 -A 级标准轴载: BZZ-100 路面结构设计年限: 15 年抗震设防烈度: 8 度路面横坡:车行道 1.5% 通道净高:≥ 5.0 米2、平面设计(1)线形控制西太堡街道路设计起点为建设南路,设计终点为太行路下穿通道设计起点,道路设计长度为 1650 米,施工长度为 1637.8 米,道路红线宽度为40 米;道路起终点及控制点坐标如下:起点建设南路: X=21043.922, Y=58689.557 双塔南路( JD1): X=21678.748, Y=58645.372 规划路( JD2): X=22283.495, Y=58640.488(R=1800M) JD3: X=22577.625, Y=58660.562(R=500M) 终点( K1+650): X=22686.353, Y=58697.602 (2)相交路口及单位出入口设计西太堡街为城市次干路, 于相交道路的交叉型式均采用平面交叉。道路由西向东分别与建设南路(红线 50 米)、西太堡北一条(红线15 米)、规划路(红线 15 米)、双塔南路(红线 30 米)、规划路(红线30 米)等 8 条规划道路相交,为缓解各交叉口交通压力,西太堡街与建设南路、双塔南路交叉口做了渠化拓宽设计。 交叉口范围以平面图中施工...
