西安交大机械设计基础课后习题答案综合版重点讲义资料

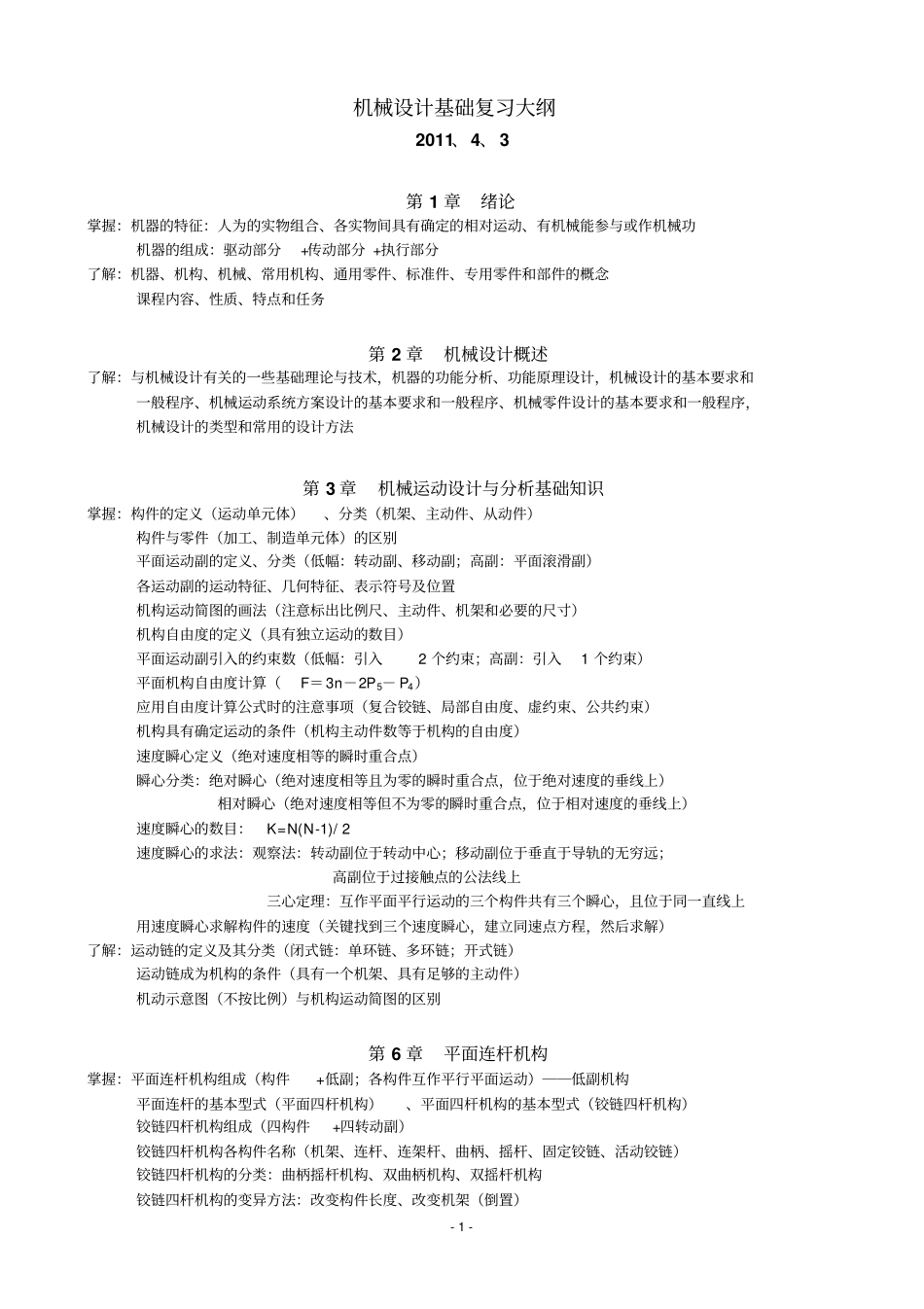

西安交大机械设计基础课后习题答案综合版重点讲义资料_第1页
1/39

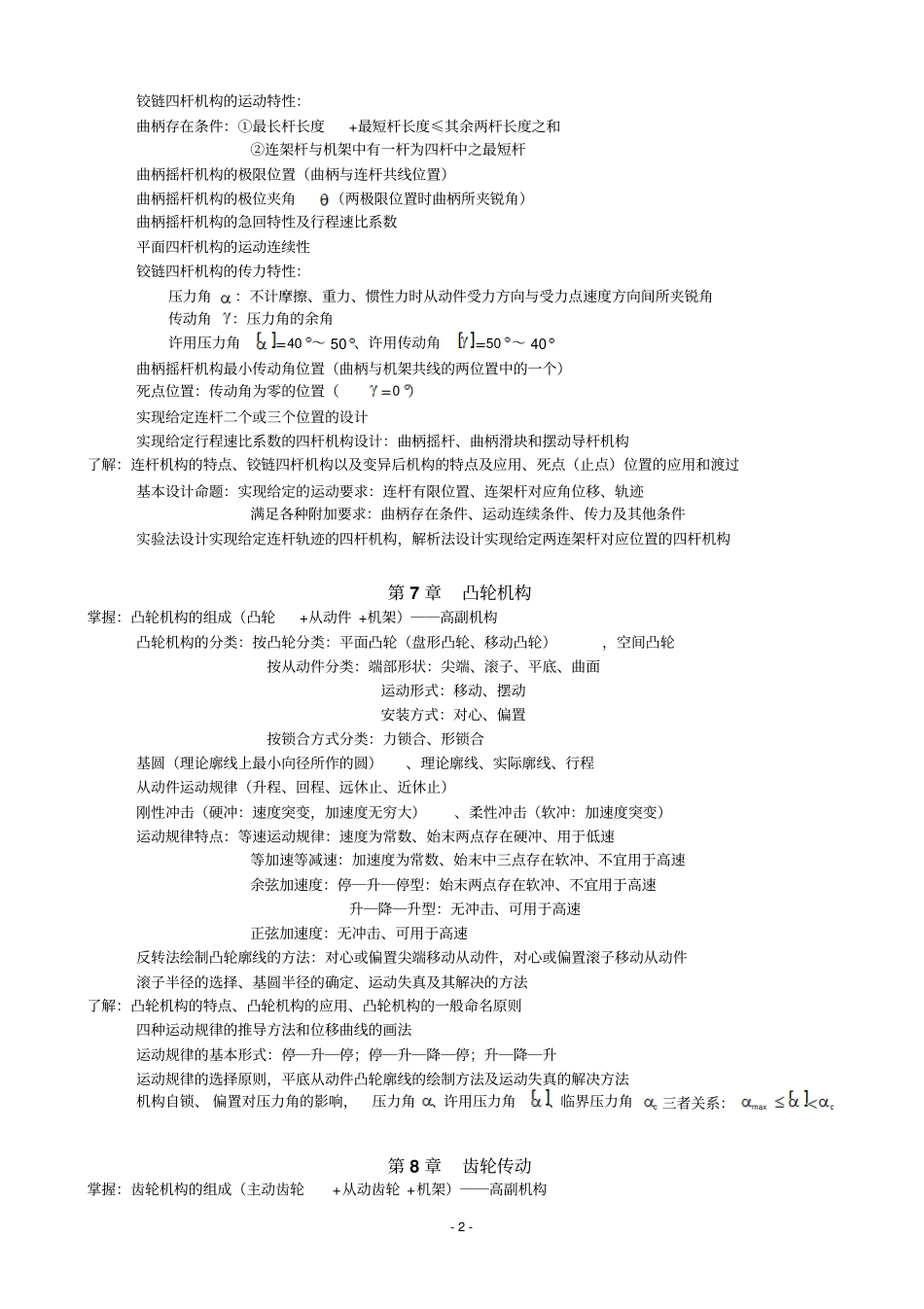

西安交大机械设计基础课后习题答案综合版重点讲义资料_第2页
2/39

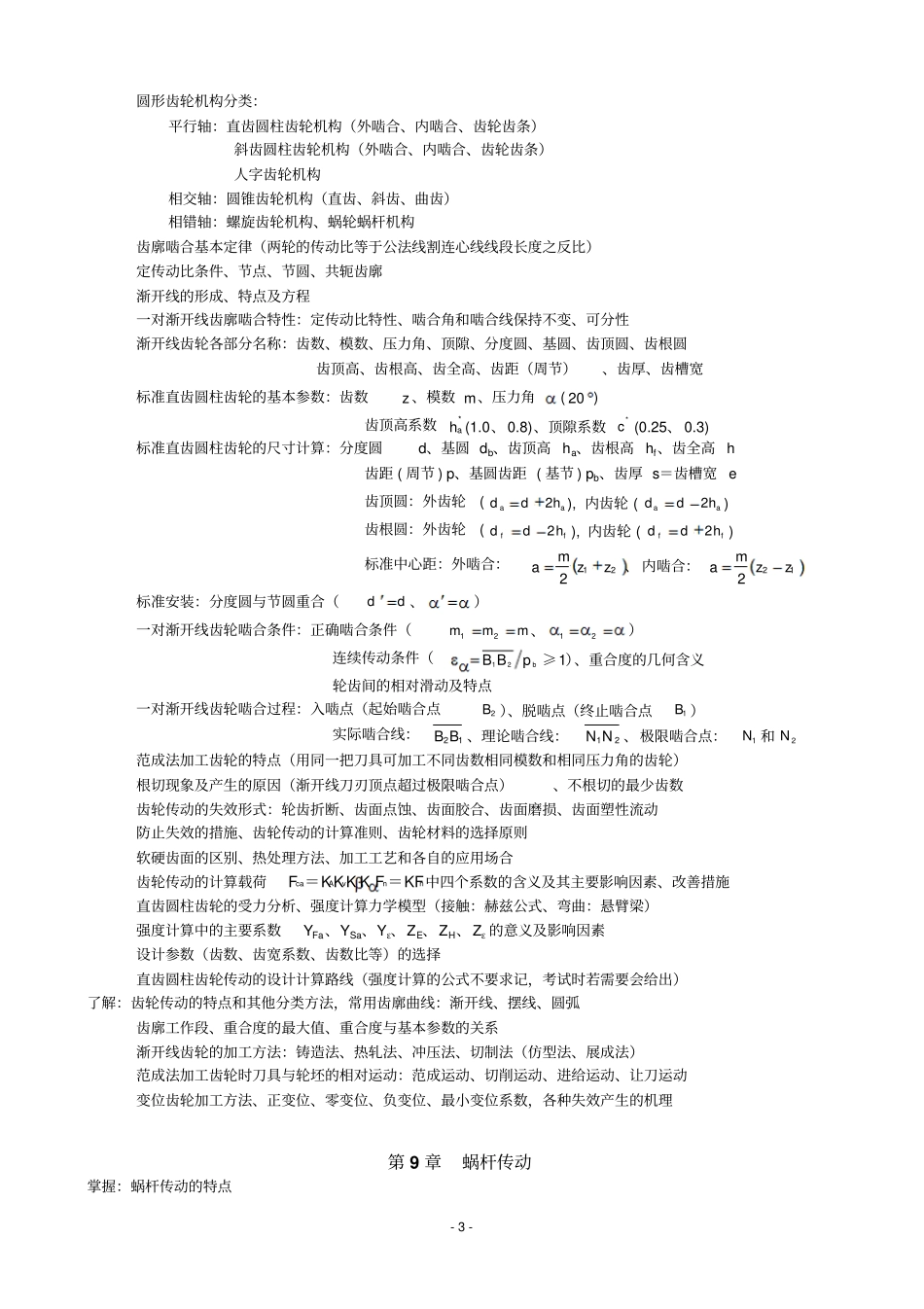

西安交大机械设计基础课后习题答案综合版重点讲义资料_第3页
3/39
- 1 - 机械设计基础复习大纲2011、4、 3 第 1 章绪论掌握:机器的特征:人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功机器的组成:驱动部分+传动部分 +执行部分了解:机器、机构、机械、常用机构、通用零件、标准件、专用零件和部件的概念课程内容、性质、特点和任务第 2 章机械设计概述了解:与机械设计有关的一些基础理论与技术,机器的功能分析、功能原理设计,机械设计的基本要求和一般程序、机械运动系统方案设计的基本要求和一般程序、机械零件设计的基本要求和一般程序,机械设计的类型和常用的设计方法第 3 章机械运动设计与分析基础知识掌握:构件的定义(运动单元体)、分类(机架、主动件、从动件)构件与零件(加工、制造单元体)的区别平面运动副的定义、分类(低幅:转动副、移动副;高副:平面滚滑副)各运动副的运动特征、几何特征、表示符号及位置机构运动简图的画法(注意标出比例尺、主动件、机架和必要的尺寸)机构自由度的定义(具有独立运动的数目)平面运动副引入的约束数(低幅:引入2 个约束;高副:引入1 个约束)平面机构自由度计算(F=3n-2P5- P4)应用自由度计算公式时的注意事项(复合铰链、局部自由度、虚约束、公共约束)机构具有确定运动的条件(机构主动件数等于机构的自由度)速度瞬心定义(绝对速度相等的瞬时重合点)瞬心分类:绝对瞬心(绝对速度相等且为零的瞬时重合点,位于绝对速度的垂线上)相对瞬心(绝对速度相等但不为零的瞬时重合点,位于相对速度的垂线上)速度瞬心的数目:K=N(N-1)/ 2速度瞬心的求法:观察法:转动副位于转动中心;移动副位于垂直于导轨的无穷远;高副位于过接触点的公法线上三心定理:互作平面平行运动的三个构件共有三个瞬心,且位于同一直线上用速度瞬心求解构件的速度(关键找到三个速度瞬心,建立同速点方程,然后求解)了解:运动链的定义及其分类(闭式链:单环链、多环链;开式链)运动链成为机构的条件(具有一个机架、具有足够的主动件)机动示意图(不按比例)与机构运动简图的区别第 6 章平面连杆机构掌握:平面连杆机构组成(构件+低副;各构件互作平行平面运动)──低副机构平面连杆的基本型式(平面四杆机构)、平面四杆机构的基本型式(铰链四杆机构)铰链四杆机构组成(四构件+四转动副)铰链四杆机构各构件名称(机架、连杆、连架杆、曲柄、摇杆、固定铰链、活动铰链)铰链四杆机构的分类:曲柄摇杆机构、双曲柄...
