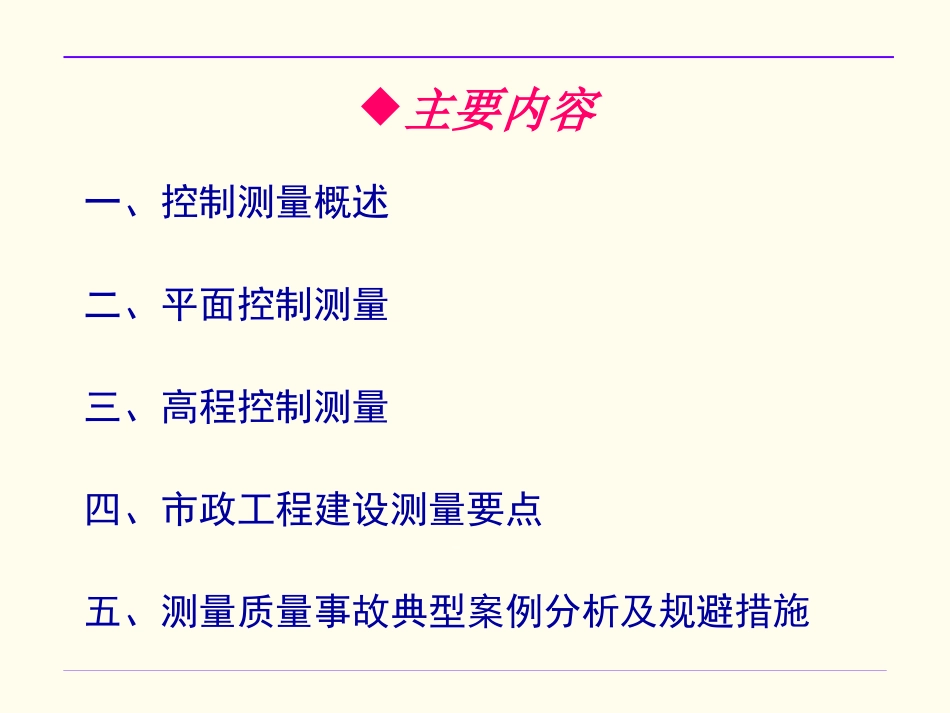

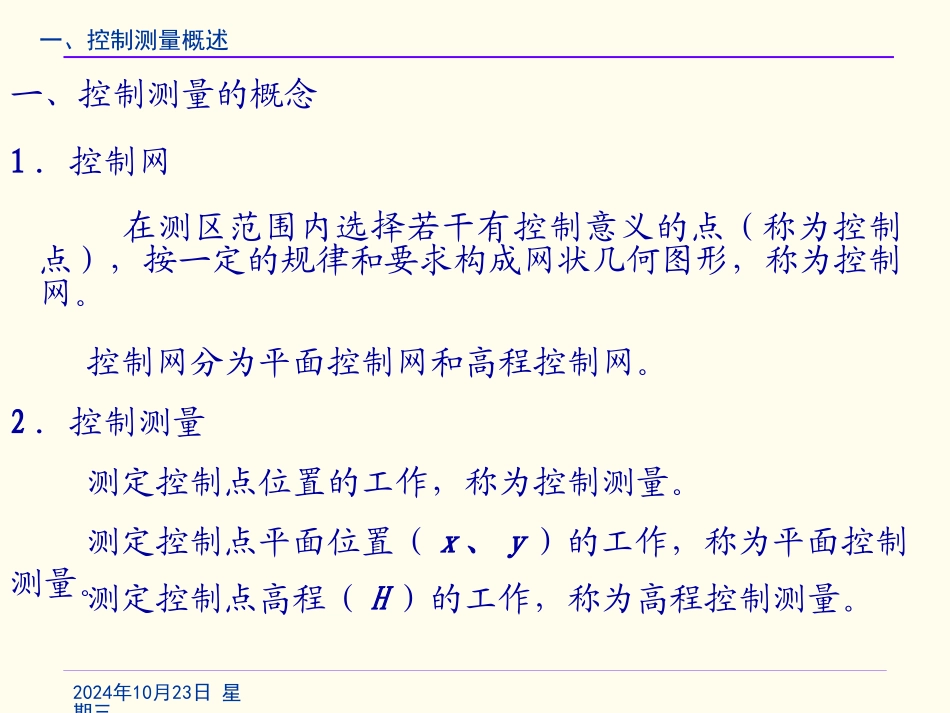

市政工程测量控制方案及控制要点一、控制测量概述二、平面控制测量三、高程控制测量四、市政工程建设测量要点五、测量质量事故典型案例分析及规避措施主要内容2024年10月23日星期三一、控制测量的概念1．控制网在测区范围内选择若干有控制意义的点（称为控制点），按一定的规律和要求构成网状几何图形，称为控制网。控制网分为平面控制网和高程控制网。2．控制测量测定控制点位置的工作，称为控制测量。测定控制点平面位置（x、y）的工作，称为平面控制测量。测定控制点高程（H）的工作，称为高程控制测量。一、控制测量概述2024年10月23日星期三控制网有国家控制网、城市控制网和小地区控制网等。二、国家控制网在全国范围内建立的控制网，称为国家控制网。它是全国各种比例尺测图的基本控制，并为确定地球形状和大小提供研究资料。国家平面控制网，主要布设成三角网，采用三角测量的方法。国家高程控制网，布设成水准网，采用精密水准测量的方法。一、控制测量概述2024年10月23日星期三国家三角网国家水准网一、控制测量概述2024年10月23日星期三三、城市控制网在城市地区，为测绘大比例尺地形图、进行市政工程和建筑工程放样，在国家控制网的控制下而建立的控制网，称为城市控制网。城市平面控制网一般布设为导线网。城市高程控制网一般布设为二、三、四等水准网。直接供地形测图使用的控制点，称为图根控制点，简称图根点。测定图根点位置的工作，称为图根控制测量。一、控制测量概述2024年10月23日星期三图根控制点的密度（包括高级控制点），取决于测图比例尺和地形的复杂程度。平坦开阔地区图根点的密度一般不低于下表的规定。测图比例尺1：5001：10001：20001：5000图根点密度（点/km2）15050155地形复杂地区、城市建筑密集区和山区，可适当加大图根点的密度。一、控制测量概述2024年10月23日星期三四、小地区控制测量在面积小于15km2范围内建立的控制网，称为小地区控制网。建立小地区控制网时，应尽量与国家（或城市）的高级控制网连测，将高级控制点的坐标和高程，作为小地区控制网的起算和校核数据。如果不便连测时，可以建立独立控制网。一、控制测量概述2024年10月23日星期三小地区平面控制网，应根据测区面积的大小按精度要求分级建立。在全测区范围内建立的精度最高的控制网，称为首级控制网；直接为测图而建立的控制网，称为图根控制网。首级控制网和图根控制网的关系如下表所示。测区面积/km首级控制网图根控制网1～10一级小三角或一级导线两级图根0.5～2二级小三角或二级导线两级图根0.5以下图根控制一、控制测量概述2024年10月23日星期三小地区高程控制网，也应根据测区面积大小和工程要求采用分级的方法建立。在全测区范围内建立三、四等水准路线和水准网，再以三、四等水准点为基础，测定图根点的高程。一、控制测量概述2024年10月23日星期三导线测量就是依次测定各导线边的长度和各转折角值，再根据起算数据，推算出各边的坐标方位角，从而求出各导线点的坐标。用经纬仪测量转折角，用钢尺测定导线边长的导线，称为经纬仪导线；若用光电测距仪测定导线边长，则称为光电测距导线。一、导线测量二、平面控制测量2024年10月23日星期三将测区内相邻控制点用直线连接而构成的折线图形，称为导线。构成导线的控制点，称为导线点。导线的布设型式分为：闭合导线、附合导线、支导线。ABxBA123CDxCD二、平面控制测量2024年10月23日星期三1．闭合导线AB1234xBA从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。导线闭合导线本身存在着严密的几何条件，具有检核作用。二、平面控制测量2024年10月23日星期三2．附合导线ABxBA123CDxCD从已知控制点B和已知方向BA出发，经过1、2、3点，最后附合到另一已知点C和已知方向CD上，这样的导线称为附合导线。这种布设形式，具有检核观测成果的作用。二、平面控制测量2024年10月23日星期三3．支导线ABxAB12由一已知点B和已知方向BA出发，既不附合到另一已知点，又不回到原起始点的导线，称为支导线。二、平面控制测量2024年10月23日星期三导线边长测量...
