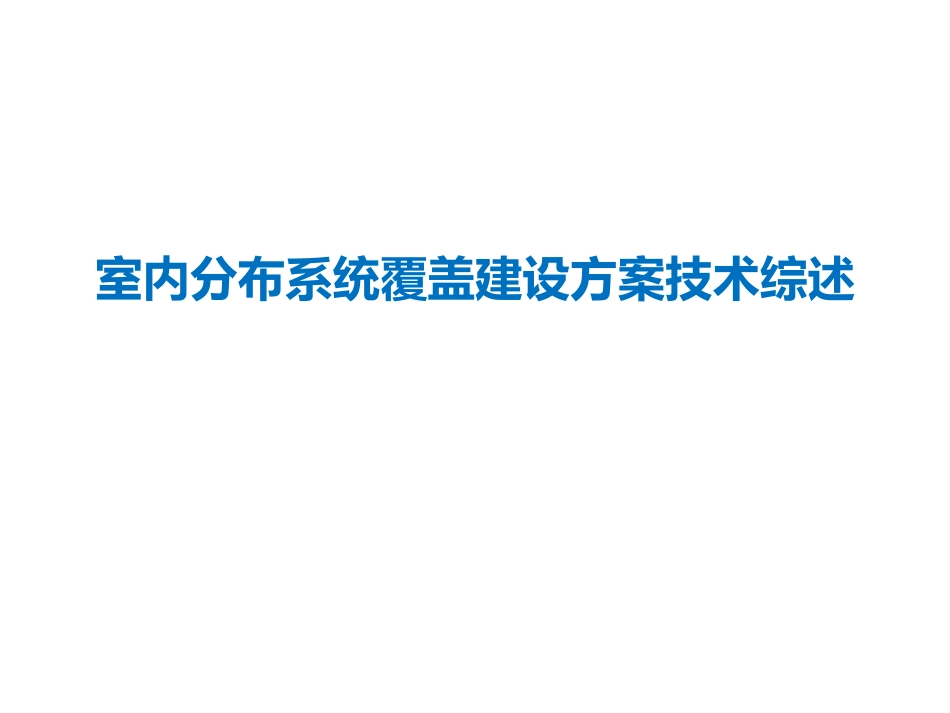

室内分布系统覆盖建设方案技术综述VIP免费

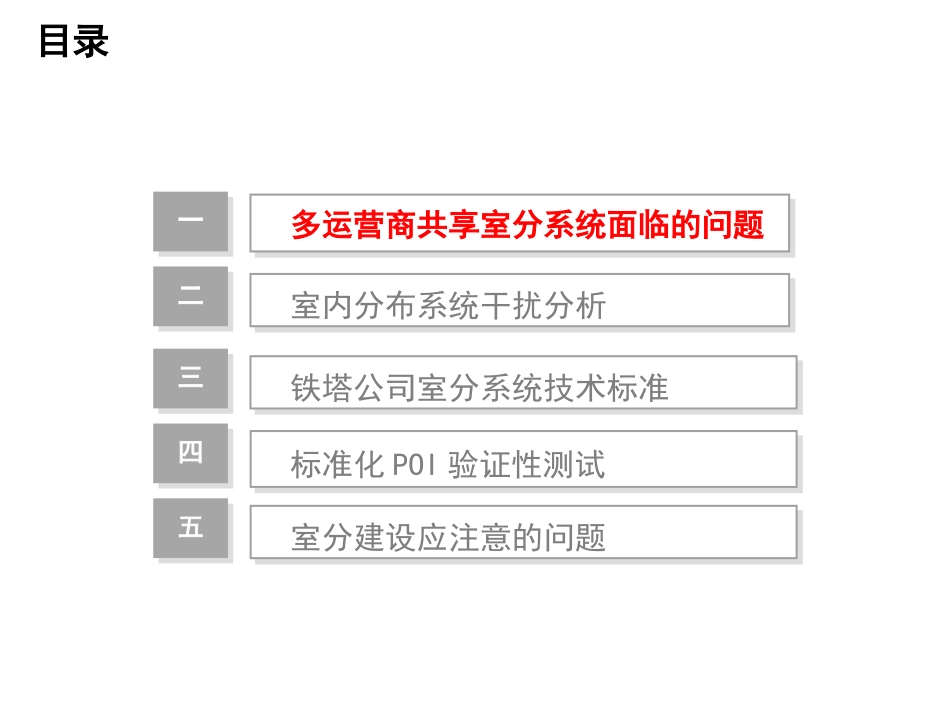

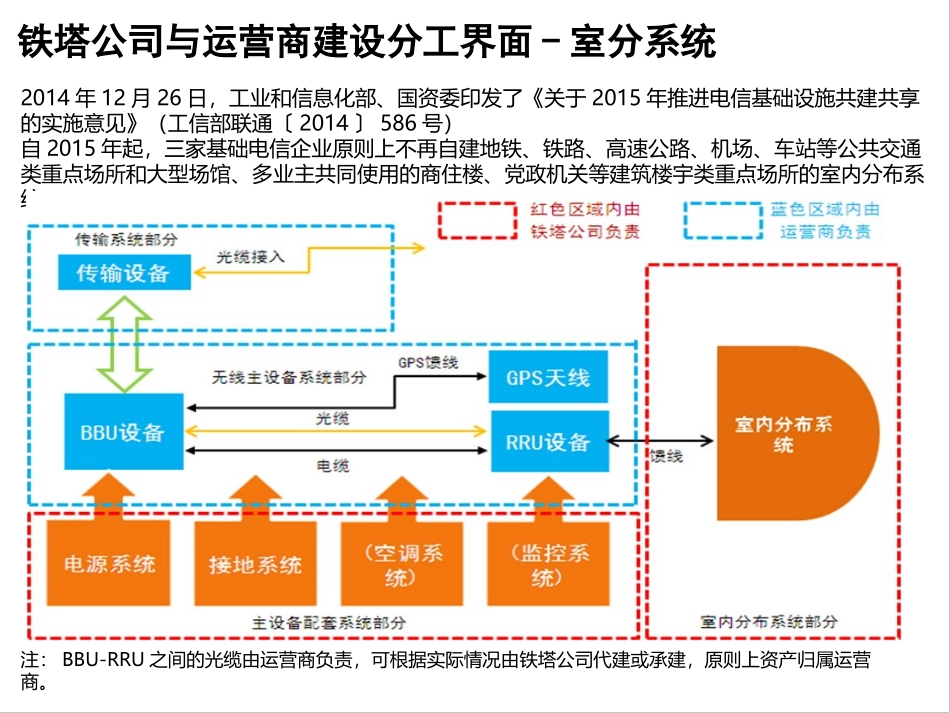

室内分布系统覆盖建设方案技术综述铁塔公司与运营商建设分工界面-室分系统2014年12月26日，工业和信息化部、国资委印发了《关于2015年推进电信基础设施共建共享的实施意见》（工信部联通〔2014〕586号）自2015年起，三家基础电信企业原则上不再自建地铁、铁路、高速公路、机场、车站等公共交通类重点场所和大型场馆、多业主共同使用的商住楼、党政机关等建筑楼宇类重点场所的室内分布系统注：BBU-RRU之间的光缆由运营商负责，可根据实际情况由铁塔公司代建或承建，原则上资产归属运营商。目录铁塔公司室分系统技术标准铁塔公司室分系统技术标准一一室分建设应注意的问题室分建设应注意的问题标准化POI验证性测试标准化POI验证性测试多运营商共享室分系统面临的问题多运营商共享室分系统面临的问题室内分布系统干扰分析室内分布系统干扰分析二二三三五五四四多个运营商、多个网络、多种频率在同一套系统中共存，存在诸多难题多运营商共享室分系统面临的问题可用于室内覆盖的网络制式有12个，其中移动TD-SCDMA2.0G、电信和联通TD-LTE2.3G还没有明确需求。在目前常用的9个网络制式使用过程中，存在比较严重的干扰12个网络制式一起使用，干扰情况将更为普遍和严重。网络制式带宽（MHz）下行（MHz）上行（MHz）GSM900（移动、联通）2*26934-960889-915移动GSM18002*251805-18301710-1735移动TD-LTE1.9G301885-1915移动TD-LTE2.3G502320-2370电信CDMA8002*15865-880820-835电信LTEFDD1.8G2*201860-18801765-1785电信LTEFDD2.1G2*202110-21301920-1940联通LTEFDD1.8G2*301830-18601735-1765联通WCDMA2.1G2*402130-21701940-1980移动TD-SCDMA2.0G152010-2025电信TD-LTE2.3G202370-2390联通TD-LTE2.3G202300-2320运营商建设情况无源分布系统技术使用最为广泛，POI仅在地铁、高铁隧道、大型场馆等共建的场景采用，支持的网络制式较少（武汉地铁不支持4G，杭州地铁支持8个制式），POI的性能指标较差（武汉-120dBc，杭州-138dBc），一般采用协商频率避让的方式规避干扰，且难以支持LTEMIMO。光纤分布系统主要是单运营商在住宅小区、城中村、校园等路由较复杂的场景使用，支持的网络制式一般为两个，功率都在0.5w以下，可以内置天线采用挂墙的方式直接覆盖，多运营商共建的场景还没有使用过。多运营商共享室分系统面临的问题室内分布系统信号源有源/无源器件电缆/光纤传输线路有源/无源天线无源/有源分布系统：技术成熟，各运营商使用最为广泛，但由于信号在馈线传输过程中存在损耗，每个节点的有效覆盖范围存在一定限制问题1：室分覆盖技术方案如何选择？（无源/有源分布系统、新型光纤分布系统、SmallCell）光纤分布系统：所有有源节点均能实现监控，主干线路主要采用光纤，在路由复杂、信源安装空间受限、施工困难的场景，具备更大的优势SmallCell分布系统：目前一套系统最多支持三种制式，对于多运营商共享，小型化存在难度，还没有相应的技术和产品信号源+信号源+选择更高性价比、更高共享能力、更强扩展能力的技术方案行业标准运营商企业标准问题2：行标和运营商企标，缺乏针对多运营商、多制式、多频率共享的技术标准和设备规范无源分布系统标准行业标准运营商企业标准光纤分布系统标准•中国移动的企标采用GSM+TD-LTE两种制式，0.1w和0.5w两种功率等级。•中国联通的企标采用WCDMA+LTEFDD两种制式，0.2w和0.5w两种功率等级。•对于多运营商共享，没有相应的技术标准和设备规范•行标目前正在制定，只有技术指标要求，没有针对多运营商共享的指标要求•行标有射频电缆、无源器件、室分天线等通用性技术标准。•没有针对多运营商共享的指标要求•运营商都有室内分布系统的技术规范或设备规范，没有POI的规范•对于多运营商共享，没有相应的技术标准和设备规范多运营商共享室分系统面临的问题铁塔公司制定多制式、多频率共享并且满足各运营商系统需求的技术标准和设备规范，并推动相关行业标准的制定问题3：多运营商共享，意味着更多的系统、更高的功率输入无源分布系统，因此无源器件带来更大的冲击多运营商共享室分系统面临的问题原有的室内系统：•容量小•制...
