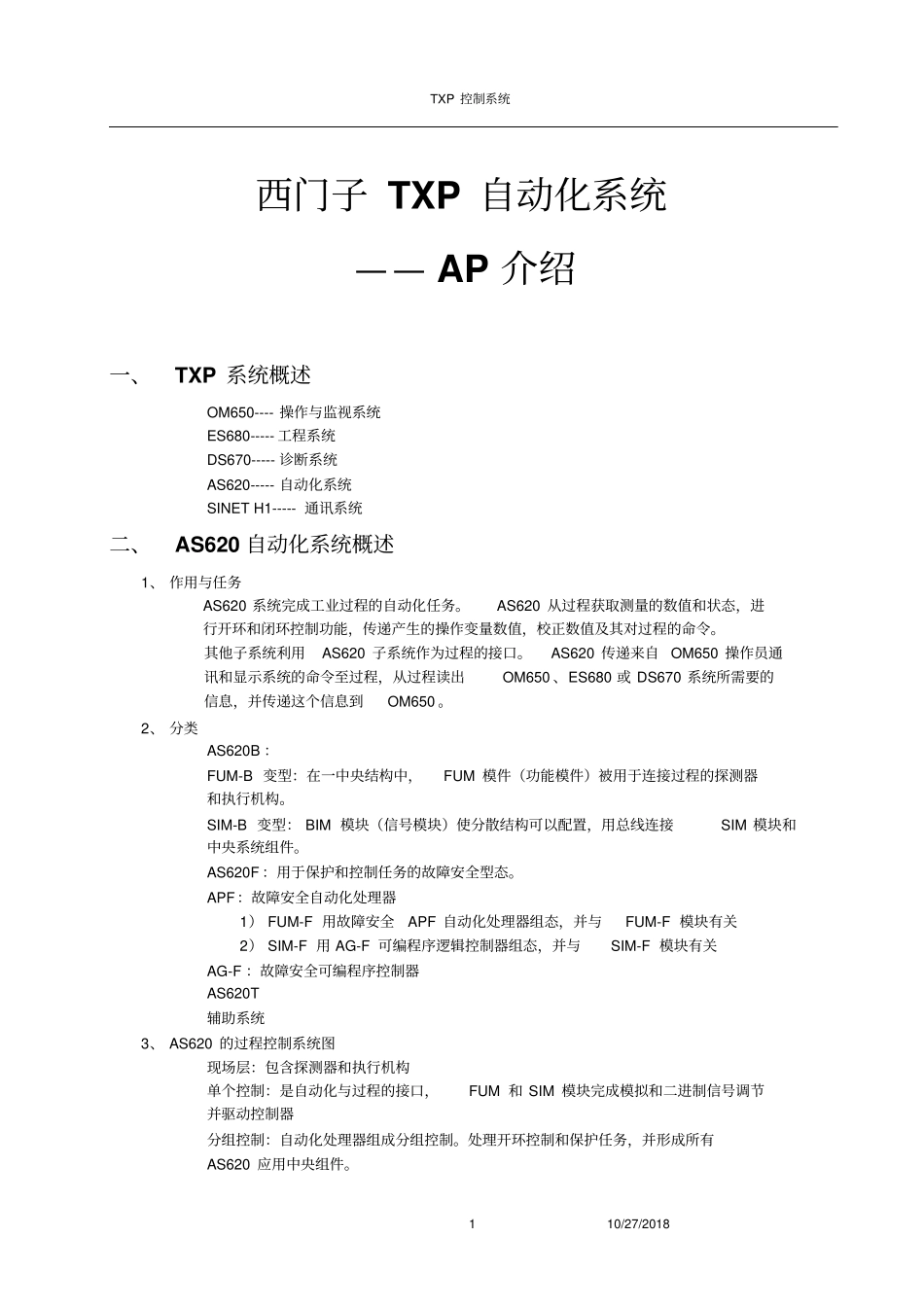

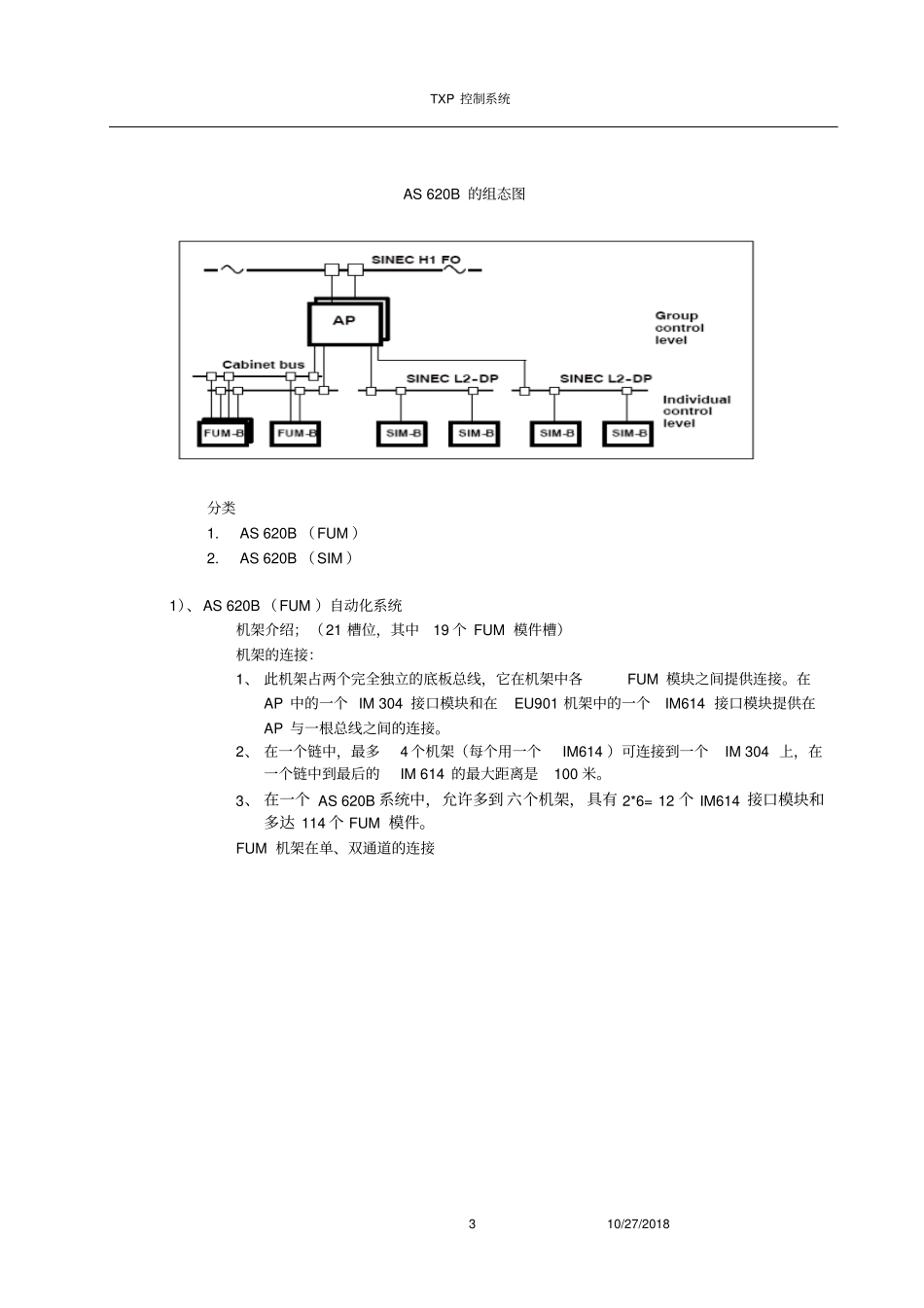

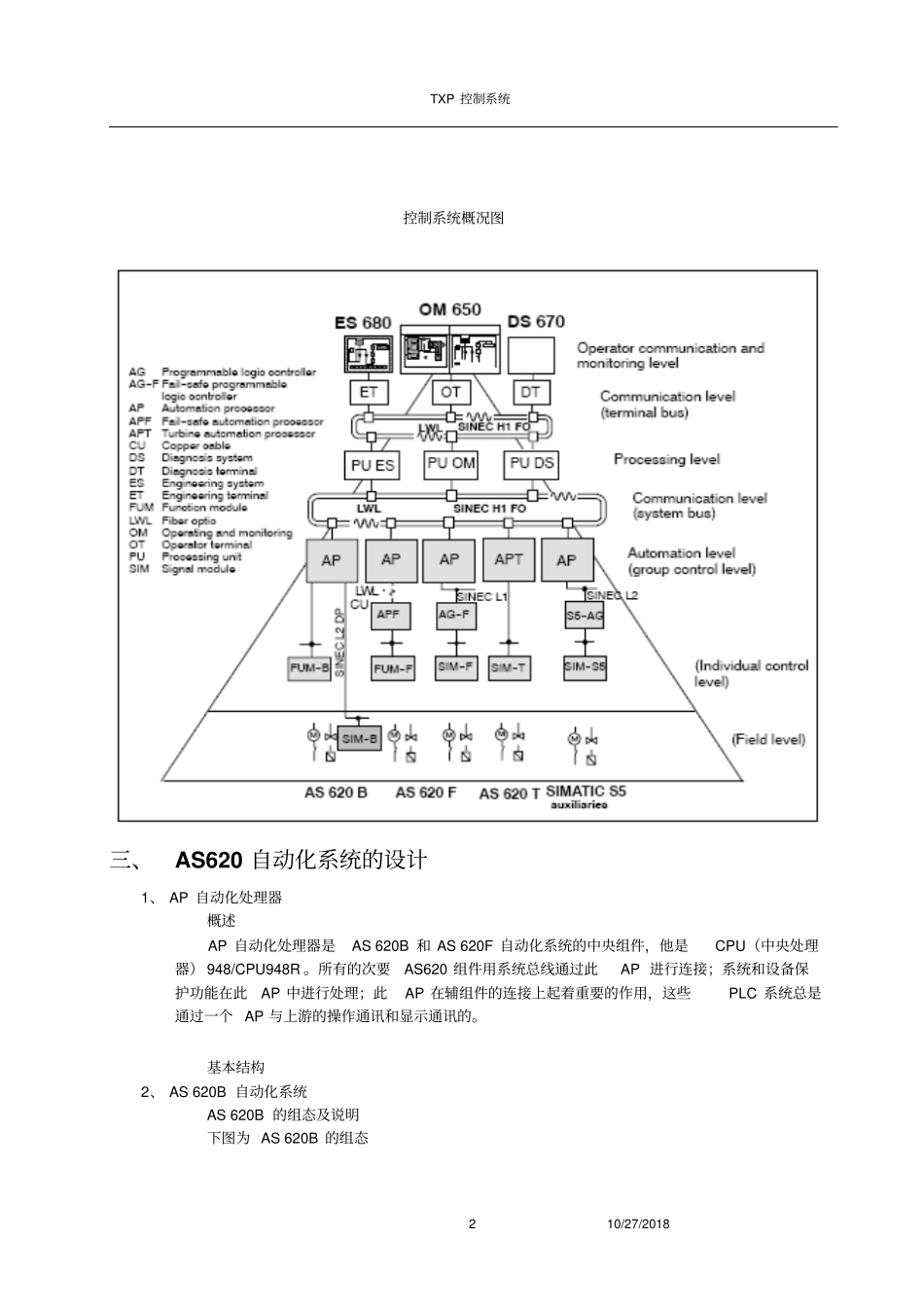

TXP 控制系统10/27/2018 1 西门子 TXP 自动化系统—— AP 介绍一、TXP 系统概述OM650---- 操作与监视系统ES680----- 工程系统DS670----- 诊断系统AS620----- 自动化系统SINET H1----- 通讯系统二、AS620 自动化系统概述1、 作用与任务AS620 系统完成工业过程的自动化任务。AS620 从过程获取测量的数值和状态，进行开环和闭环控制功能，传递产生的操作变量数值，校正数值及其对过程的命令。其他子系统利用AS620 子系统作为过程的接口。AS620 传递来自 OM650 操作员通讯和显示系统的命令至过程，从过程读出OM650 、ES680 或 DS670 系统所需要的信息，并传递这个信息到OM650 。2、 分类AS620B ：FUM-B 变型：在一中央结构中，FUM 模件（功能模件）被用于连接过程的探测器和执行机构。SIM-B 变型： BIM 模块（信号模块）使分散结构可以配置，用总线连接SIM 模块和中央系统组件。AS620F ：用于保护和控制任务的故障安全型态。APF：故障安全自动化处理器1） FUM-F 用故障安全APF 自动化处理器组态，并与FUM-F 模块有关2） SIM-F 用 AG-F 可编程序逻辑控制器组态，并与SIM-F 模块有关AG-F ：故障安全可编程序控制器AS620T 辅助系统3、 AS620 的过程控制系统图现场层：包含探测器和执行机构单个控制：是自动化与过程的接口，FUM 和 SIM 模块完成模拟和二进制信号调节并驱动控制器分组控制：自动化处理器组成分组控制。处理开环控制和保护任务，并形成所有AS620 应用中央组件。TXP 控制系统10/27/2018 2 控制系统概况图三、AS620 自动化系统的设计1、 AP 自动化处理器概述AP 自动化处理器是AS 620B 和 AS 620F 自动化系统的中央组件，他是CPU（中央处理器） 948/CPU948R 。所有的次要AS620 组件用系统总线通过此AP 进行连接；系统和设备保护功能在此AP 中进行处理；此AP 在辅组件的连接上起着重要的作用，这些PLC 系统总是通过一个 AP 与上游的操作通讯和显示通讯的。基本结构2、 AS 620B 自动化系统AS 620B 的组态及说明下图为 AS 620B 的组态TXP 控制系统10/27/2018 3 AS 620B 的组态图分类1.AS 620B （FUM ）2.AS 620B （SIM ）1）、AS 620B （FUM ）自动化系统机架介绍；（21 槽位，其中19 个 FUM 模件槽）机架的连接：1、 此机架占两个完全独立的底板总线，它在机架中各FUM 模块之间提供连接。在AP 中的一个 IM 304 接口模块和在EU901 机...
