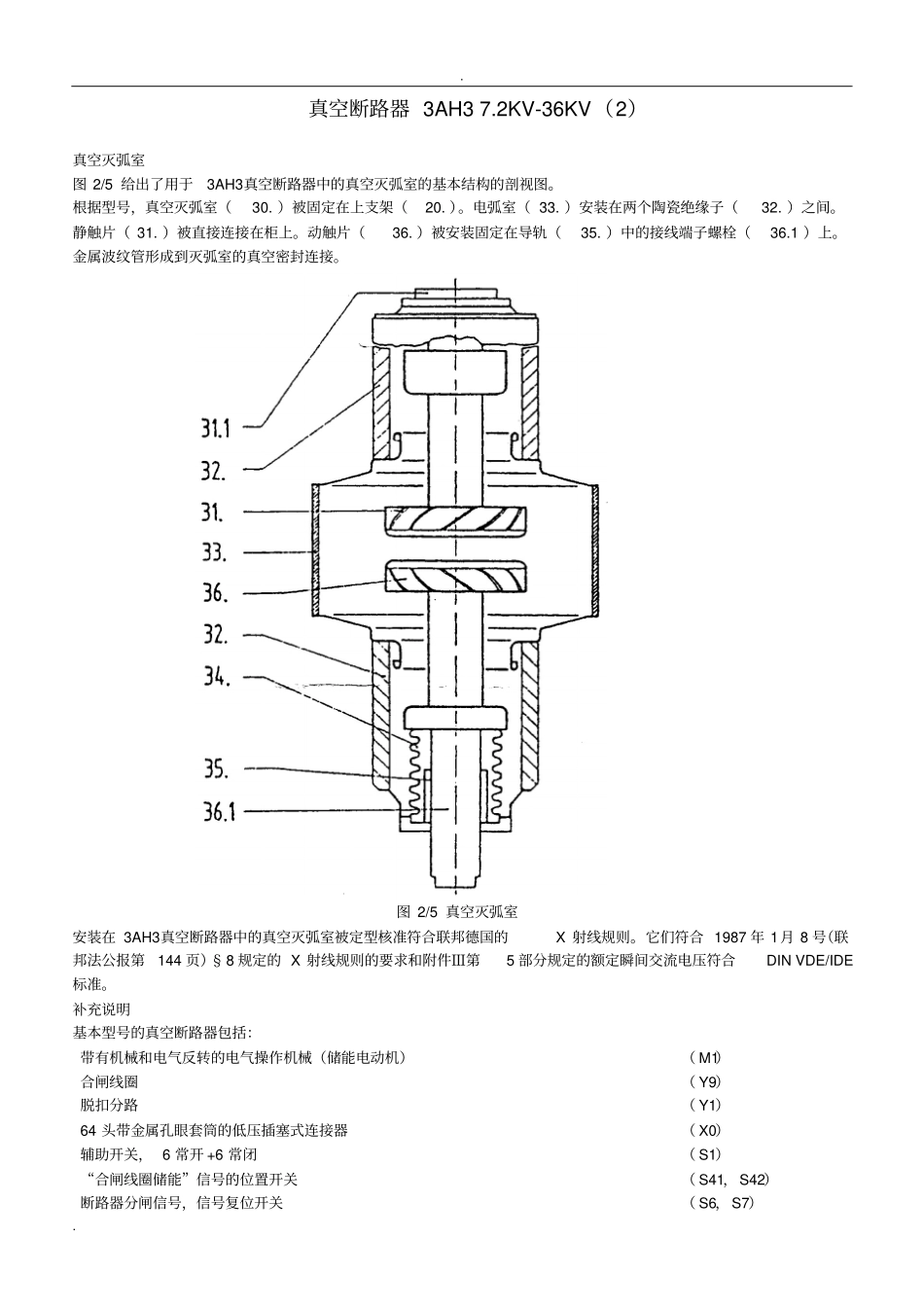

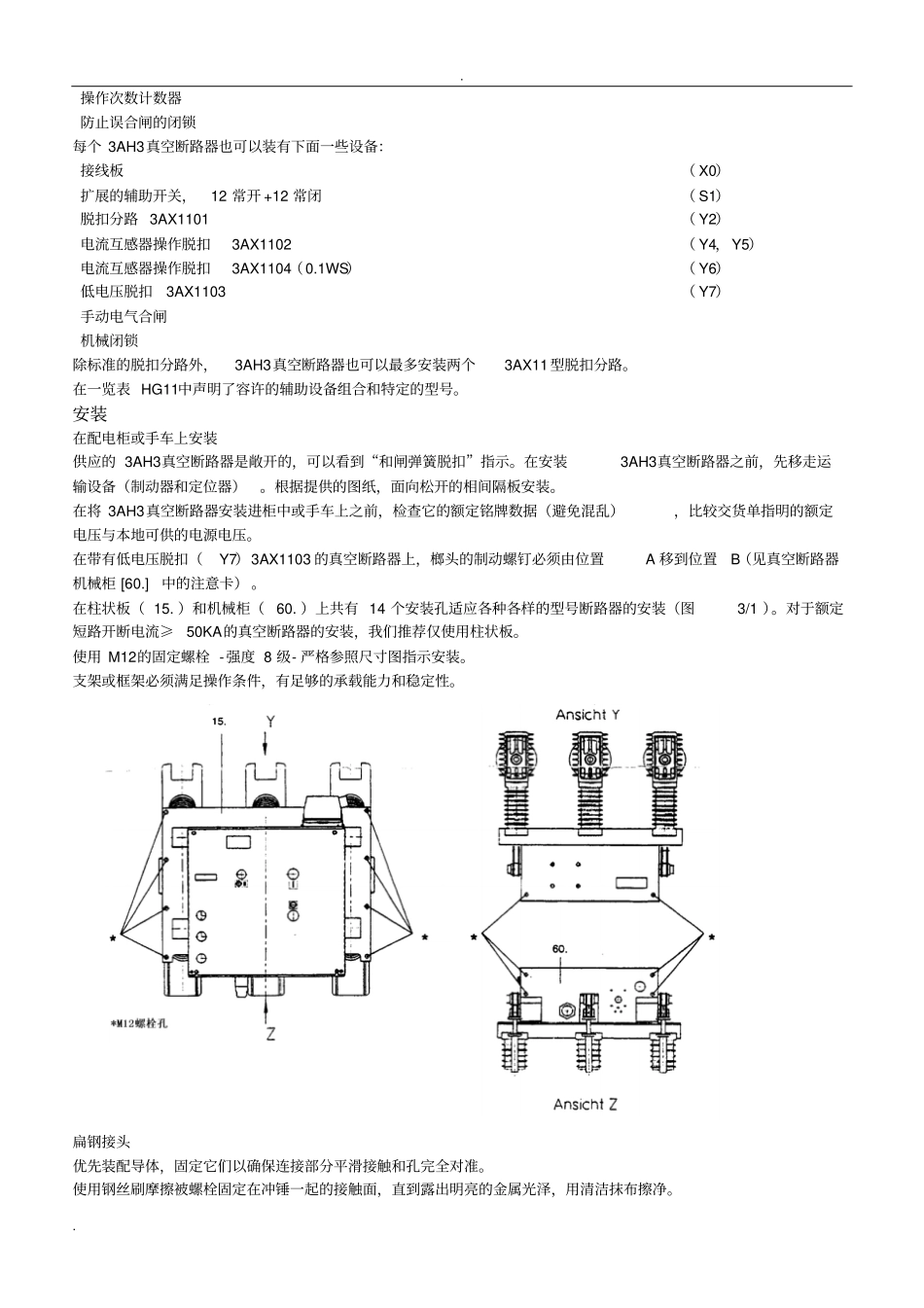

. . 真空断路器 3AH3 7.2KV-36KV（2）真空灭弧室图 2/5 给出了用于3AH3真空断路器中的真空灭弧室的基本结构的剖视图。根据型号，真空灭弧室（30. ）被固定在上支架（20. ）。电弧室（ 33. ）安装在两个陶瓷绝缘子（32. ）之间。静触片（ 31. ）被直接连接在柜上。动触片（36. ）被安装固定在导轨（35. ）中的接线端子螺栓（36.1 ）上。金属波纹管形成到灭弧室的真空密封连接。图 2/5 真空灭弧室安装在 3AH3真空断路器中的真空灭弧室被定型核准符合联邦德国的X 射线规则。它们符合 1987 年 1月 8 号（联邦法公报第144 页）§8 规定的 X 射线规则的要求和附件Ⅲ第5 部分规定的额定瞬间交流电压符合DIN VDE/IDE标准。补充说明基本型号的真空断路器包括：带有机械和电气反转的电气操作机械（储能电动机）（ M1）合闸线圈（ Y9）脱扣分路（ Y1）64 头带金属孔眼套筒的低压插塞式连接器（ X0）辅助开关， 6 常开 +6 常闭（ S1）“合闸线圈储能”信号的位置开关（ S41，S42）断路器分闸信号，信号复位开关（ S6，S7）. . 操作次数计数器防止误合闸的闭锁每个 3AH3真空断路器也可以装有下面一些设备：接线板（ X0）扩展的辅助开关，12 常开 +12 常闭（ S1）脱扣分路 3AX1101 （ Y2）电流互感器操作脱扣3AX1102 （ Y4，Y5）电流互感器操作脱扣3AX1104（0.1WS）（ Y6）低电压脱扣3AX1103 （ Y7）手动电气合闸机械闭锁除标准的脱扣分路外，3AH3真空断路器也可以最多安装两个3AX11型脱扣分路。在一览表 HG11中声明了容许的辅助设备组合和特定的型号。安装在配电柜或手车上安装供应的 3AH3真空断路器是敞开的，可以看到“和闸弹簧脱扣”指示。在安装3AH3真空断路器之前，先移走运输设备（制动器和定位器）。根据提供的图纸，面向松开的相间隔板安装。在将 3AH3真空断路器安装进柜中或手车上之前，检查它的额定铭牌数据（避免混乱），比较交货单指明的额定电压与本地可供的电源电压。在带有低电压脱扣（Y7）3AX1103 的真空断路器上，榔头的制动螺钉必须由位置A 移到位置B（见真空断路器机械柜 [60.]中的注意卡） 。在柱状板（ 15. ）和机械柜（ 60. ）上共有 14 个安装孔适应各种各样的型号断路器的安装（图3/1 ）。对于额定短路开断电流≥50KA的真空断路器的安装，我们推荐仅使用柱状板。使用 M12的固定螺栓 -强度 8 级- 严格参照尺寸图指示安装。支架或框架必须满足操作条件，...
