西门子马保配置说明

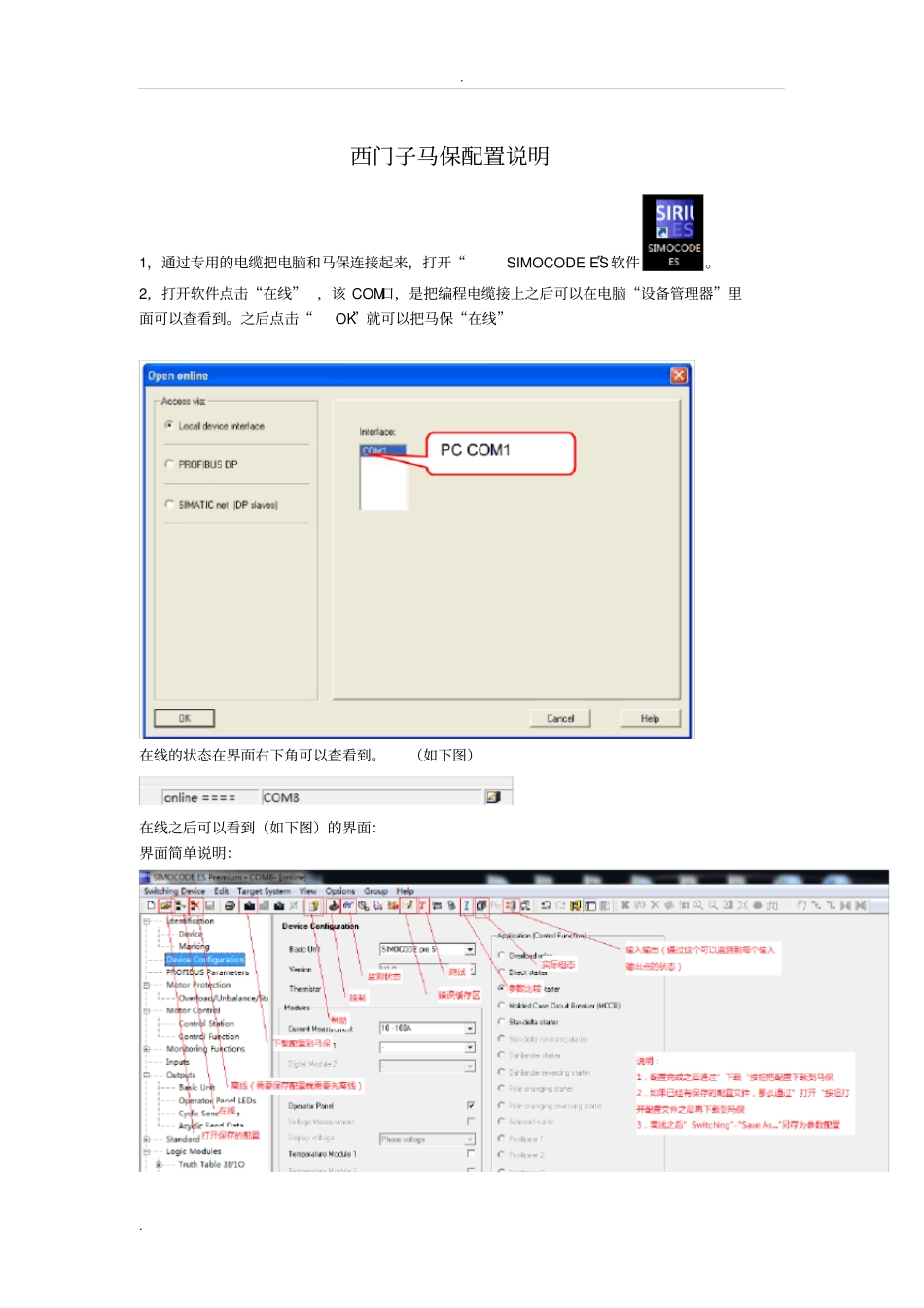

西门子马保配置说明_第1页
1/8

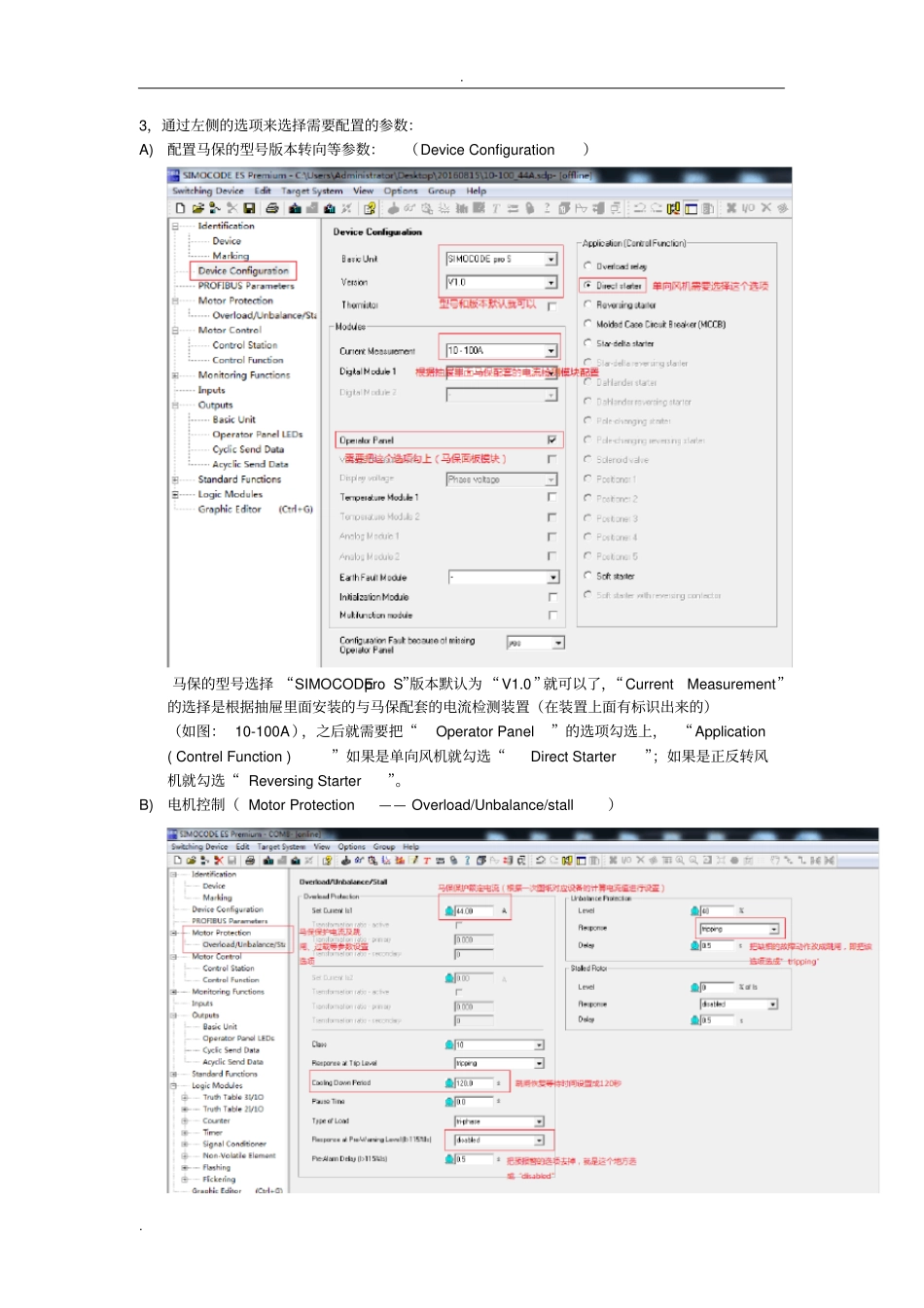

西门子马保配置说明_第2页
2/8

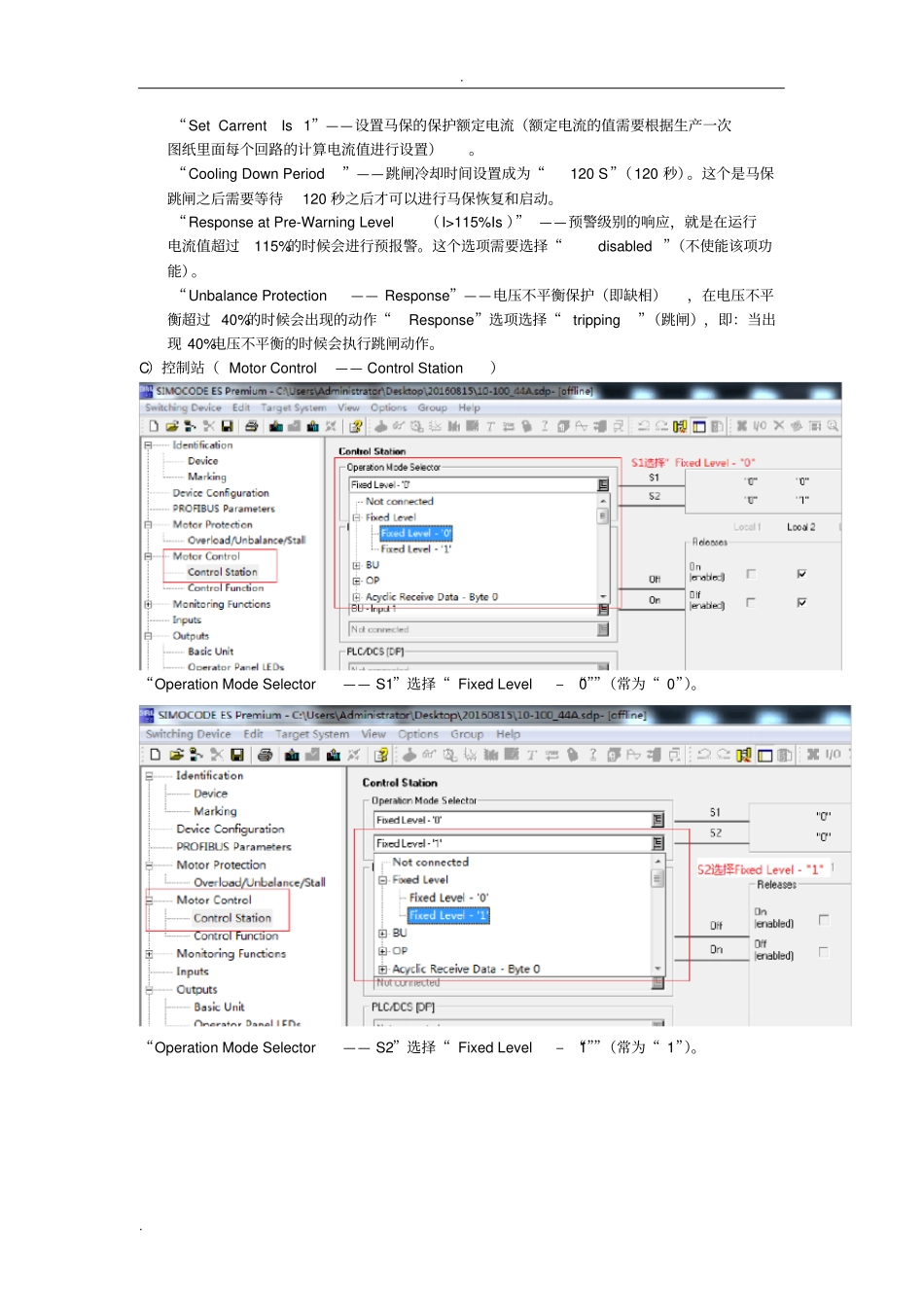

西门子马保配置说明_第3页
3/8
. . 西门子马保配置说明1,通过专用的电缆把电脑和马保连接起来,打开“SIMOCODE ES”软件。2,打开软件点击“在线” ,该 COM口,是把编程电缆接上之后可以在电脑“设备管理器”里面可以查看到。之后点击“OK”就可以把马保“在线”在线的状态在界面右下角可以查看到。(如下图)在线之后可以看到(如下图)的界面:界面简单说明:. . 3,通过左侧的选项来选择需要配置的参数:A)配置马保的型号版本转向等参数:(Device Configuration)马保的型号选择 “SIMOCODE pro S”版本默认为 “V1.0”就可以了,“Current Measurement”的选择是根据抽屉里面安装的与马保配套的电流检测装置(在装置上面有标识出来的)(如图: 10-100A ),之后就需要把“Operator Panel”的选项勾选上, “Application ( Contrel Function )”如果是单向风机就勾选“Direct Starter”;如果是正反转风机就勾选“ Reversing Starter”。B)电机控制( Motor Protection—— Overload/Unbalance/stall). . “Set Carrent Is 1”——设置马保的保护额定电流(额定电流的值需要根据生产一次图纸里面每个回路的计算电流值进行设置)。“Cooling Down Period”——跳闸冷却时间设置成为“120 S”(120 秒)。这个是马保跳闸之后需要等待120 秒之后才可以进行马保恢复和启动。“Response at Pre-Warning Level(I>115%Is )” ——预警级别的响应,就是在运行电流值超过115%的时候会进行预报警。这个选项需要选择“disabled ”(不使能该项功能)。“Unbalance Protection—— Response”——电压不平衡保护(即缺相),在电压不平衡超过 40%的时候会出现的动作“Response”选项选择“ tripping”(跳闸),即:当出现 40%电压不平衡的时候会执行跳闸动作。C)控制站( Motor Control—— Control Station)“Operation Mode Selector—— S1”选择“ Fixed Level – “0””(常为“ 0”)。“Operation Mode Selector—— S2”选择“ Fixed Level – “1””(常为“ 1”)。. . 完成上面 2 步选择完 “S1/S2”之后就需要勾选 “ Local Control[LC]”的对应“0”、“1”的那一列。(即使能“ Local Control[LC]”(就地控制)的启动和停机两个功能)。“Local Control[LC]—— Off ”(就地停止):根据控制原理图的停止按钮输入点,选择“BU – Input 2”即马保的第二个输入点。“Loc...
